Trạm làm lại video BGA màn hình cảm ứng

Trạm làm lại bga video màn hình cảm ứng

Xem trước nhanh:

Giá khuyến mãi! Máy Rework BGA DH-A1L trang bị màn hình cảm ứng HD hiện đã có hàng. Chúng tôi cống hiến hết mình cho việc làm lại bga

& máy móc tự động, bao phủ hầu hết Ấn Độ, Châu Âu và thị trường Mỹ. Chúng tôi hy vọng sẽ trở thành đối tác lâu dài của bạn tại Trung Quốc.



1. Đặc điểm kỹ thuật

1 Quyền lực 4900W 2 Máy sưởi hàng đầu Khí nóng 800W 3 Máy sưởi đáy Lò sưởi sắt Khí nóng 1200W, Hồng ngoại 2800W 90w 4 Nguồn điện AC220V±10%50/60Hz 5 Kích thước 640*730*580mm 6 Định vị Rãnh chữ V, hỗ trợ PCB có thể được điều chỉnh theo bất kỳ hướng nào với bộ cố định đa năng bên ngoài 7 Kiểm soát nhiệt độ Cặp nhiệt điện loại K, điều khiển vòng kín, sưởi ấm độc lập 8 Độ chính xác nhiệt độ ±2 độ 9 kích thước PCB Tối đa 500*400 mm Tối thiểu 22*22 mm 10 chip BGA 2*2-80*80mm 11 Khoảng cách chip tối thiểu 0.15mm 12 Cảm biến nhiệt độ bên ngoài 1 (tùy chọn) 13 trọng lượng tịnh 45kg

2.Các tính năng chính của trạm làm lại BGA DH-A1L

Thông số kỹ thuật chính/Tính năng đặc biệt:

3.Tại sao bạn nên chọn trạm làm lại BGA DH-A1L?





4. Kiến thức liên quan:

4.1 LẮP ĐẶT THÀNH PHẦN CÓ ĐỘ TIN CẬY CAO

Các Mục tiêu và Nguyên tắc Quy trình cụ thể để lắp đặt thành phần an toàn, có độ tin cậy cao như sau:

Linh kiện gắn trên bề mặt

-Đổ đất hoặc bôi kem hàn

-Căn chỉnh và đặt các bộ phận vào mặt đất (dán lại nếu cần thiết)

-Áp dụng chất hàn dán vào khu vực chì/đất nếu không được áp dụng trước khi lắp đặt linh kiện

-Bộ phận và/hoặc bộ phận nhiệt trước/phụ trợ nếu cần

-Kem hàn được bôi khô trước

Giải pháp và hệ thống hàn, làm lại và sửa chữa thiết bị điện tử



4.2Sách hướng dẫn hàn tay để làm lại/sửa chữa & lắp ráp

Tổng quan

-Reflow các mối hàn (riêng lẻ, theo nhóm hoặc tất cả cùng nhau) với nhiệt "mục tiêu" tập trung một cách nhanh chóng, có thể kiểm soát được

trong khi vẫn duy trì sự liên kết giữa đất và chì. Các mối nối phải duy trì ở nhiệt độ mục tiêu (trên điểm nóng chảy của hợp kim hàn) trong

thời gian thích hợp để đạt được sự hình thành liên kim tối ưu.

-Tránh hư hỏng nhiệt và/hoặc cơ học đối với linh kiện, bo mạch, các bộ phận lân cận và các mối nối của chúng.

-Làm sạch và kiểm tra



4.3Thành phần xuyên lỗ

-Lắp linh kiện mới vào bo mạch

-Bộ phận và/hoặc bộ phận nhiệt trước/phụ trợ nếu cần

-Hàn các mối nối (riêng lẻ, theo nhóm hoặc tất cả cùng nhau) với nhiệt "mục tiêu" tập trung một cách nhanh chóng,

cách có thể kiểm soát được. Các mối nối phải duy trì ở nhiệt độ mục tiêu (trên điểm nóng chảy của hợp kim hàn) trong thời gian thích hợp để đạt được

sự hình thành liên kim loại tối ưu.

-Tránh hư hỏng nhiệt và/hoặc cơ học đối với linh kiện, bo mạch, các bộ phận lân cận và các khớp nối của chúng

-Làm sạch và kiểm tra

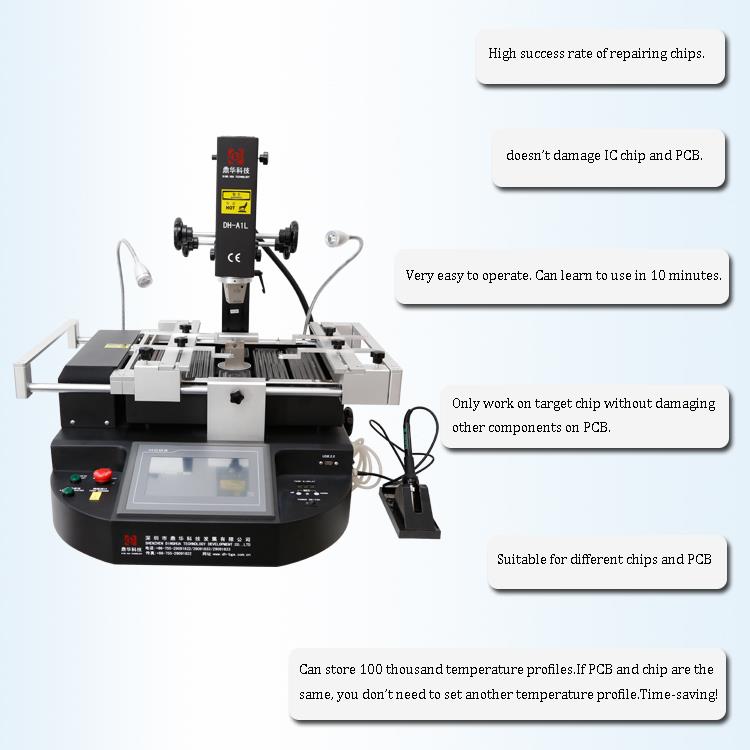

5. Hình ảnh chi tiết TRẠM LÀM LẠI BGA DH-A1L



6. Chi tiết đóng gói và giao hàng của TRẠM LÀM LẠI BGA DH-A1L

Danh sách đóng gói:





Chi tiết giao hàng của TRẠM LÀM LẠI BGA DH-A1L

Chúng tôi sẽ sử dụng FedEx/DHL/UPS/TNT/EMS để vận chuyển nhanh chóng và an toàn. Chúng tôi sẽ sử dụng cách thuận tiện nhất khi bạn

mua sản phẩm.

· Trước khi vận chuyển, chúng tôi sẽ đóng gói cẩn thận từng sản phẩm cho bạn. Và vui lòng kiểm tra gói bên ngoài khi bạn nhận được

bưu kiện tốt

· Nếu bạn có yêu cầu đặc biệt về vận chuyển, vui lòng cho chúng tôi biết trước.

Vận chuyển:

1. Lô hàng sẽ được thực hiện trong vòng 5 ngày làm việc sau khi nhận được thanh toán.

2. Giao hàng nhanh bằng DHL, FedEX, TNT, UPS và các cách khác bao gồm bằng đường biển hoặc đường hàng không.
