Trạm Reballing BGA quang học không khí nóng

Trạm reballing BGA quang học không khí nóng

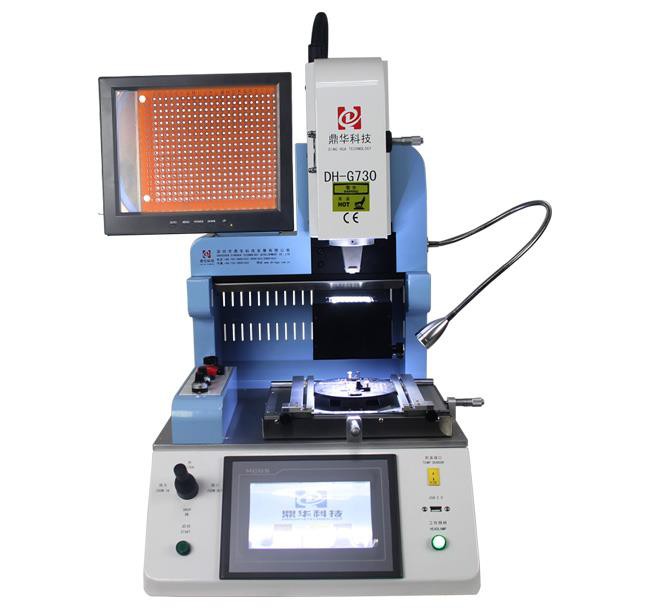

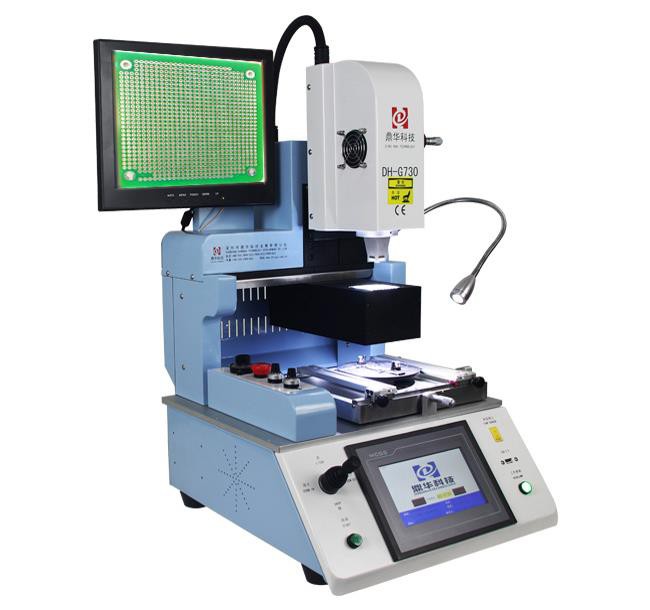

Máy này DH-G730 là một trạm làm lại IC tự động, với màn hình 15 inch, và 1080P, và camera CCD quang nhập khẩu có thể chia hai màu cho chip và PCB, đặc biệt được sử dụng cho IC của điện thoại di động như iphone, Samsung , Huawei và Xiaomi, v.v.

Các chi tiết sản phẩm của trạm reballing BGA quang học không khí nóng

Chi tiết sản phẩm của hot air quang bga trạm reballing

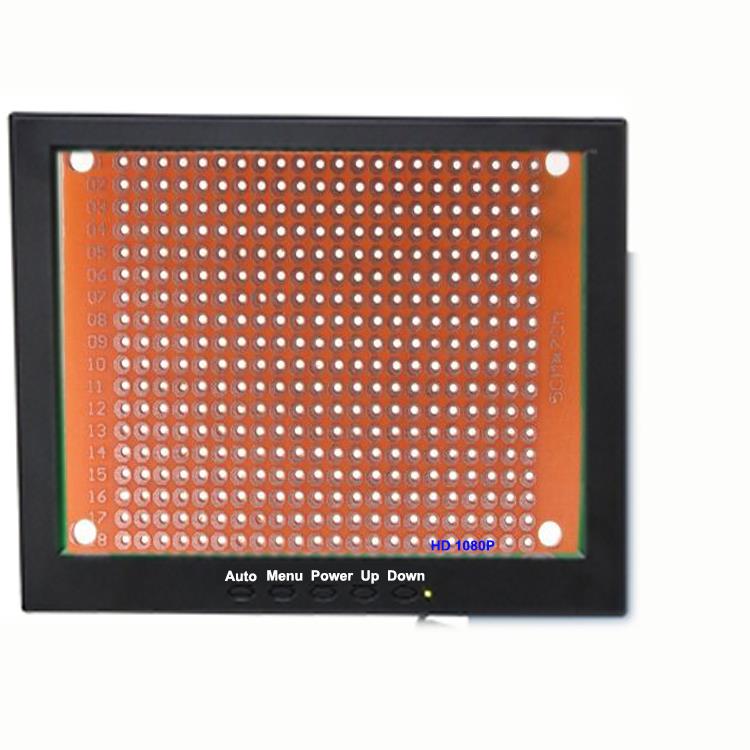

Màn hình màn hình HD, 1080P, các chấm của chip và PCBA có thể được chụp ảnh trên đó, khi quan sát hai loại màu sắc gấp lại, chỉ cần nhấp vào “bắt đầu” để khởi động máy.

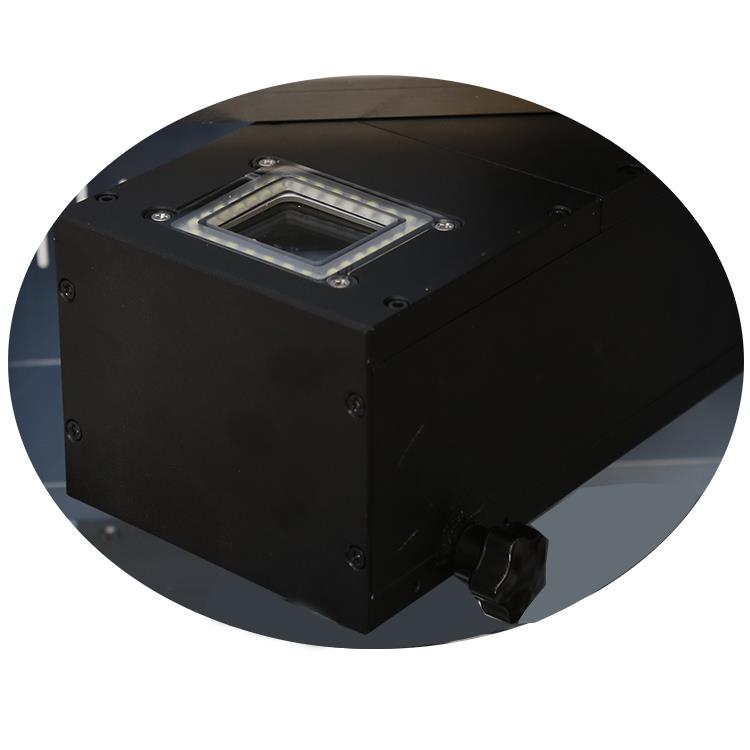

Camera CCD quang học nhập khẩu, có thể hình ảnh hai loại màu sắc trên màn hình điều khiển đó, để căn chỉnh cho bga, IC và QFN, v.v.

Micromet cho PCB tinh chỉnh sang phải hoặc trái và đi về phía sau hoặc lạc hậu khi sắp xếp cho chip đến PCB.

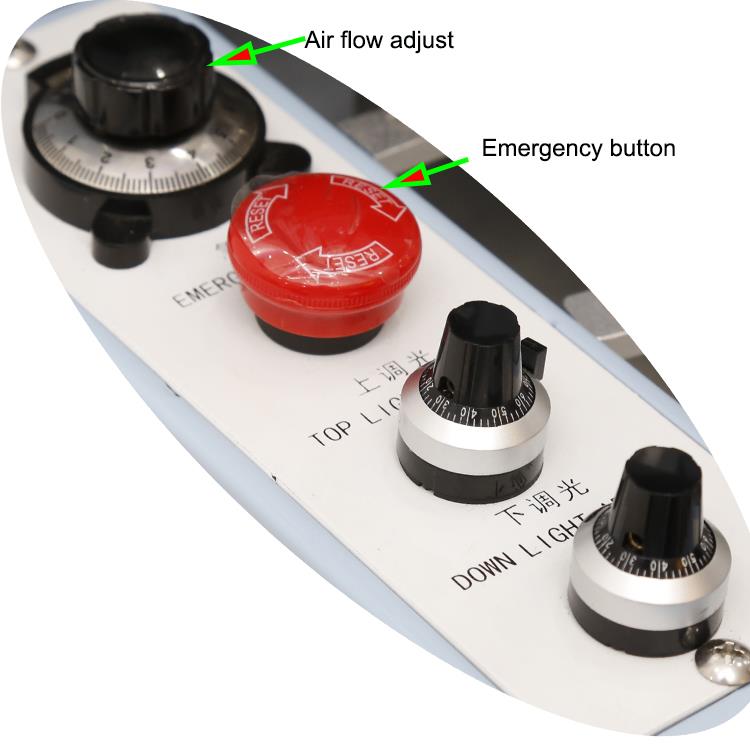

Các nút chức năng của trạm làm lại bga, chẳng hạn như, luồng không khí điều chỉnh cho không khí nóng hàng đầu khi khử hoặc hàn, nút khẩn cấp và điều chỉnh ánh sáng cho máy ảnh CCD.

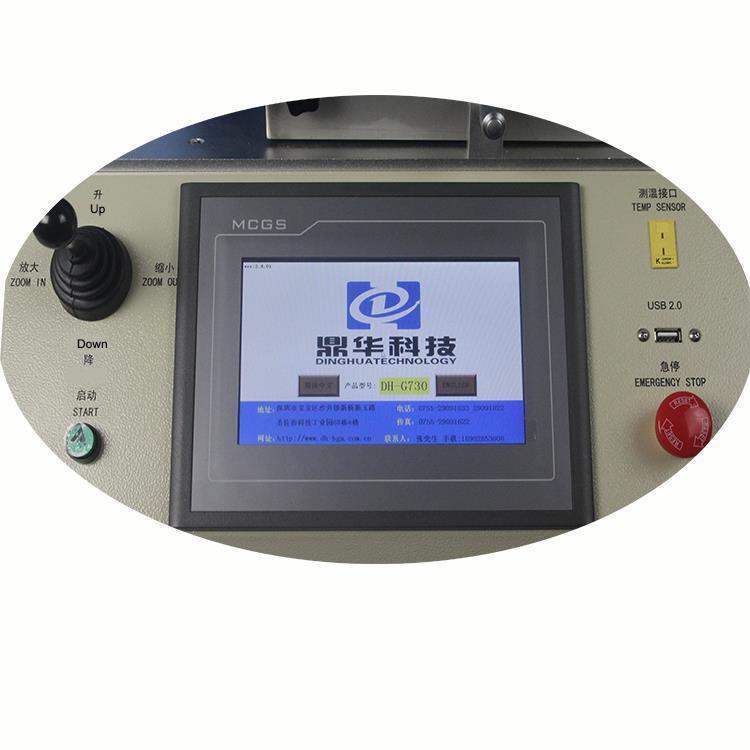

DH-G730 bga trạm làm lại giao diện hoạt động, đơn giản và dễ dàng để hoạt động, tất cả các tham số có thể được thiết lập trên màn hình cảm ứng, nó là trung tâm điều khiển của toàn bộ máy này.

Về nhà máy của chúng tôi

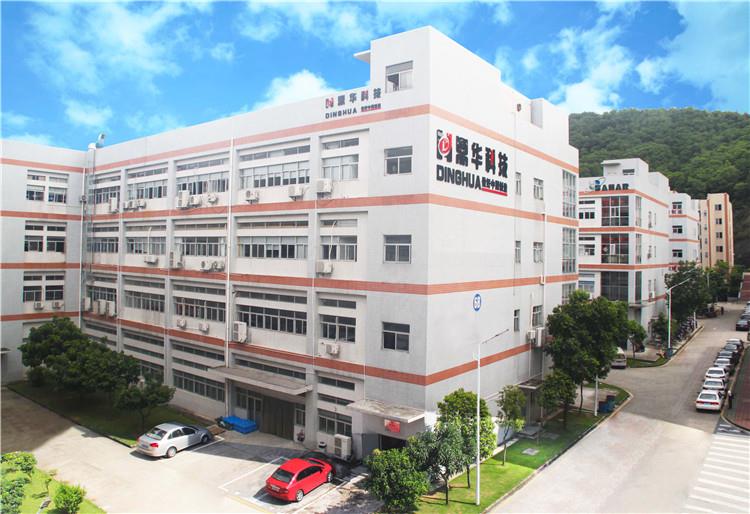

Nhà máy của chúng tôi bên ngoài

Bộ phận phát triển và nghiên cứu cho trạm làm lại Bga phong cách mới đang phát triển

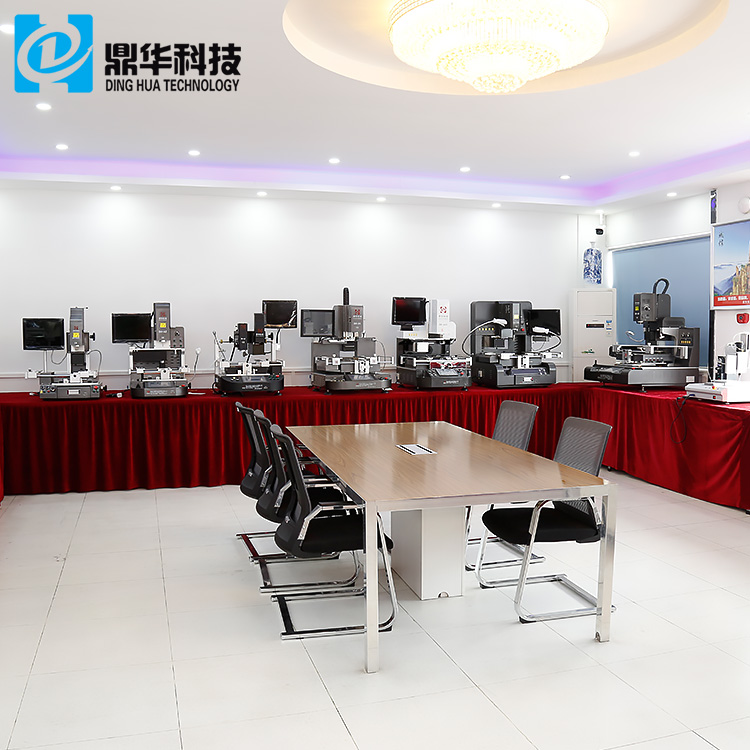

Sáng và rộng phòng triển lãm cho BGA trạm làm lại hiển thị cho khách hàng ghé thăm

Một trong những văn phòng của chúng tôi

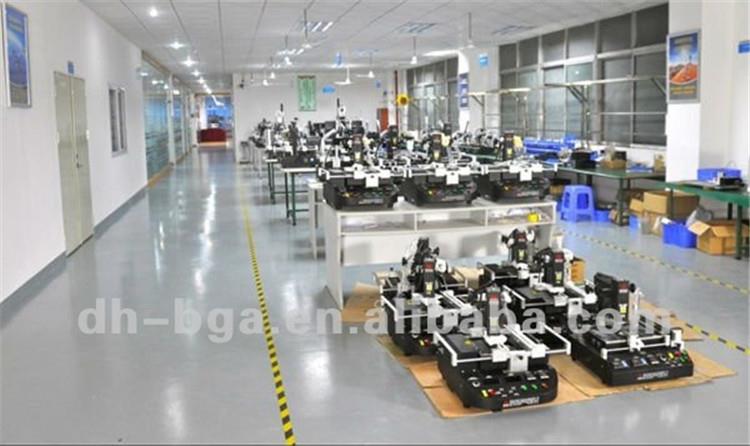

Hội thảo của chúng tôi để lắp ráp trạm làm lại BFA

Giao hàng, vận chuyển và phục vụ trạm nóng bga quang không khí nóng

Tất cả các máy sẽ được đóng gói trong trường hợp ván ép (không cần khử trùng), và đặt thanh gỗ, bọt và thùng carton nhỏ giấy vv, cho máy cố định.

Mỗi máy sẽ có ít nhất một năm bảo hành cho toàn bộ máy, và 3 năm đối với máy sưởi, nếu đặt hàng hơn 10 bộ cùng một lúc, năm bảo hành sẽ là 3 năm.

Câu hỏi thường gặp về trạm thu hồi quang bga quang không khí nóng

1. Q: Nếu tôi phải sử dụng một vòi phun cho không khí nóng?

A: Vâng, nếu kích thước của chip của bạn là không thường xuyên, các vòi phun có thể được tùy chỉnh.

2. Q: Khi tôi làm sạch phần còn lại, tôi có phải dùng rượu không?

A: Không, bạn cũng có thể sử dụng dung môi, dù sao đi nữa, sau khi sử dụng nó, bạn nên rửa tay.

3. Q: bao nhiêu liều máy có máy sưởi?

A: 2 máy sưởi, cả hai đều là không khí nóng, vì tất cả các điện thoại di động PCBs là rất nhỏ, họ không cần phải được làm nóng trước.

4. Q: Những gì kích thước nó có thể nhặt bởi được xây dựng trong chân không bút?

A: Kích thước có sẵn là từ 1 * 1 ~ 80 * 80mm

Sửa chữa kiến thức hoặc mẹo

Sửa chữa lỗ, phương pháp cấy ghép

ĐỀ CƯƠNG

Phương pháp này được sử dụng để sửa chữa hư hỏng nghiêm trọng cho một lỗ hoặc để sửa đổi kích thước, hình dạng hoặc vị trí của một dụng cụ không được hỗ trợ hoặc lỗ gắn. Lỗ có thể có các thành phần dẫn, dây, ốc vít, chốt, thiết bị đầu cuối hoặc phần cứng khác chạy qua nó. Phương pháp sửa chữa này sử dụng một chốt của vật liệu hội đồng quản trị phù hợp và epoxy cường độ cao để đảm bảo chốt tại chỗ. Sau khi vật liệu mới được liên kết tại chỗ một lỗ mới có thể được khoan. Phương pháp này có thể được sử dụng trên các bo mạch PC và một mặt, hai mặt hoặc nhiều lớp.

THẬN TRỌNG

Các kết nối lớp bên trong bị hỏng có thể yêu cầu thêm dây bề mặt.

TÀI LIỆU THAM KHẢO

1.0 Lời nói đầu

2.1 Xử lý hội đồng điện tử

2.2 Vệ sinh

2.5 nướng và sấy sơ bộ

2.7 Trộn và xử lý Epoxy

CÔNG CỤ & VẬT LIỆU

Thanh vật liệu cơ bản

Sạch hơn

End Mills

Epoxy

Hệ thống Micro-Drill

Kính hiển vi

Trộn Sticks

Lò nướng

Dao chính xác

Hệ thống khoan chính xác

Dao cạo cưa

Băng, nhiệt độ cao

Khăn lau

THỦ TỤC

1. làm sạch khu vực.

2.Do hết các lỗ bị hỏng hoặc không đúng cách bằng cách sử dụng một máy nghiền cuối cacbua hoặc khoan. Mill lỗ bằng cách sử dụng một máy khoan chính xác báo chí hoặc máy phay cho độ chính xác. Đường kính của công cụ cắt nên càng nhỏ càng tốt nhưng vẫn bao gồm toàn bộ khu vực bị hư hỏng.

CHÚ THÍCH

Các hoạt động mài mòn có thể tạo ra các điện tích tĩnh điện.

3. cắt một mảnh của vật liệu cơ sở thay thế thanh. Thanh vật liệu cơ bản được làm từ cổ phiếu FR-4. Cắt chiều dài khoảng 12,0 mm (0,50 ") dài hơn mức cần thiết.

4. làm sạch khu vực làm lại.

5.Sử dụng băng nhiệt độ cao để bảo vệ các bộ phận tiếp xúc của bo mạch PC tiếp giáp với khu vực làm lại.

6. trộn epoxy.

7.Coat cả hai dowel và lỗ với epoxy và phù hợp với nhau. Áp dụng thêm epoxy xung quanh chu vi của vật liệu mới. Loại bỏ epoxy thừa.

8.Cure epoxy trên mỗi thủ tục 2.7 Epoxy trộn và xử lý.

THẬN TRỌNG

Một số thành phần có thể nhạy cảm với nhiệt độ cao.

9. Tháo băng và cắt bỏ vật liệu dư thừa bằng cưa dao cạo. Mill hoặc tập tin các tuôn ra tuôn ra với bề mặt hội đồng quản trị.

10.Hoàn tất quy trình bằng cách redrilling lỗ và thêm mạch theo yêu cầu.
