Trạm Reballing BGA quang học hoàn toàn tự động

Trạm làm lại BGA hoàn toàn tự động HD-A5 là máy sửa chữa/lắp ráp cao cấp, với đầu quang nhập khẩu

Camera CCD, bộ nạp chip tự động có thể nạp chip lên tới 80*80mm và trọng lượng dưới 5 kg,

đặc biệt là việc ghi lại hồ sơ nhiệt độ đầy đủ của nó rất hữu ích cho các công ty quốc tế vì họ cần

phân tích kết quả hàn và khử mối hàn ở nhiệt độ và thời gian khác nhau, v.v.

Thông số sản xuất của trạm bga quang học hoàn toàn tự động

Chi tiết sản xuất của trạm bga quang học hoàn toàn tự động

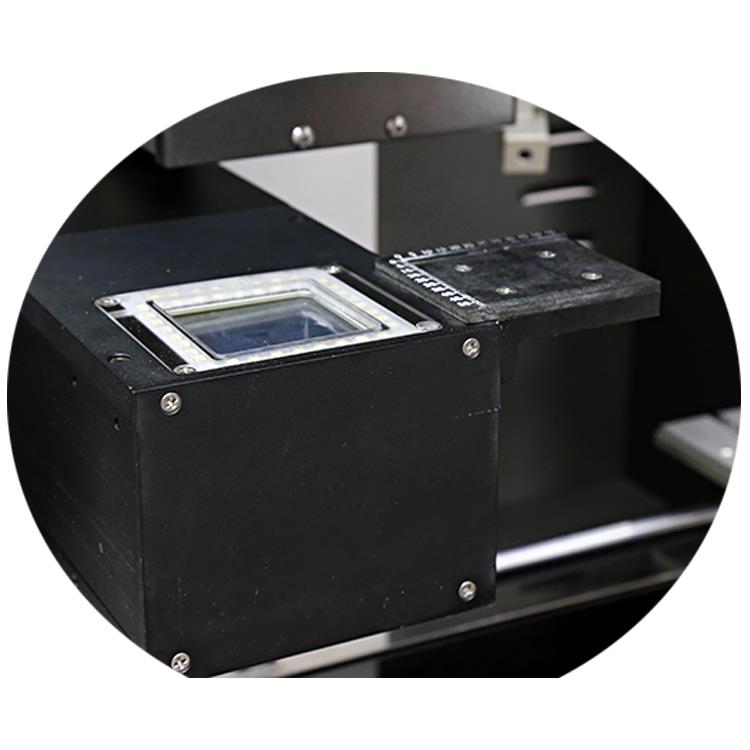

Camera CCD quang và bộ nạp chip

Camera CCD quang nhập khẩu có chức năng phân chia hai màu, một màu là chấm chip, một là chấm PCB,

cả hai đều hiển thị trên màn hình hiển thị.

Bộ nạp chip, nó có thể tự động mang chip để lấy hoặc thay thế, kích thước chip có thể lên tới 80 * 80mm, và

tải ít hơn 5 kg.

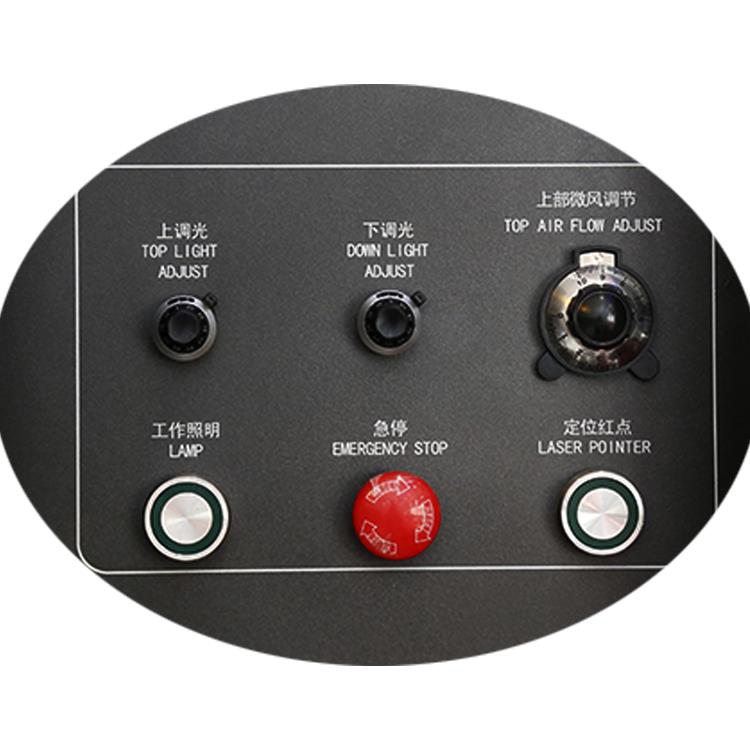

Điều chỉnh luồng khí phía trên có thể bằng tay hoặc tự động, đặc biệt đối với việc sửa chữa vi chip rất hữu ích.

Điều chỉnh ánh sáng trên/dưới, dùng cho đèn CCD quang hiển thị trên màn hình điều khiển.

Nút khẩn cấp, có thể nhấn xuống bất cứ lúc nào nếu cần, sau đó máy sẽ dừng ngay lập tức.

Định vị bằng laser, có thể giúp PCB hoặc chip tìm đúng vị trí trên bàn làm việc.

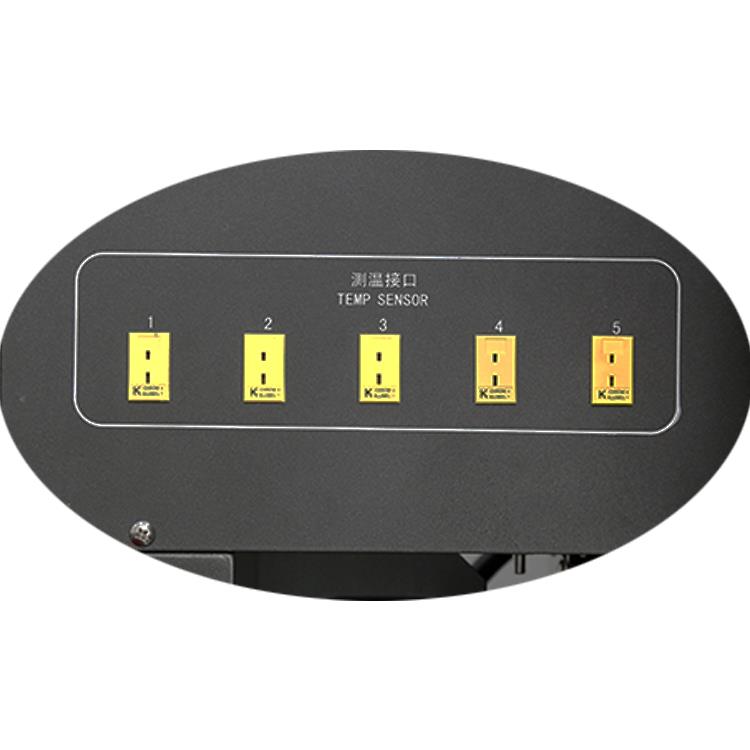

Nhiều cặp nhiệt điện có thể kiểm tra và xác minh tốt hơn các khu vực gia nhiệt khác nhau, để hiệu chỉnh nhiệt độ tốt hơn

trong trường hợp nhiệt độ thấp hơn hoặc cao hơn.

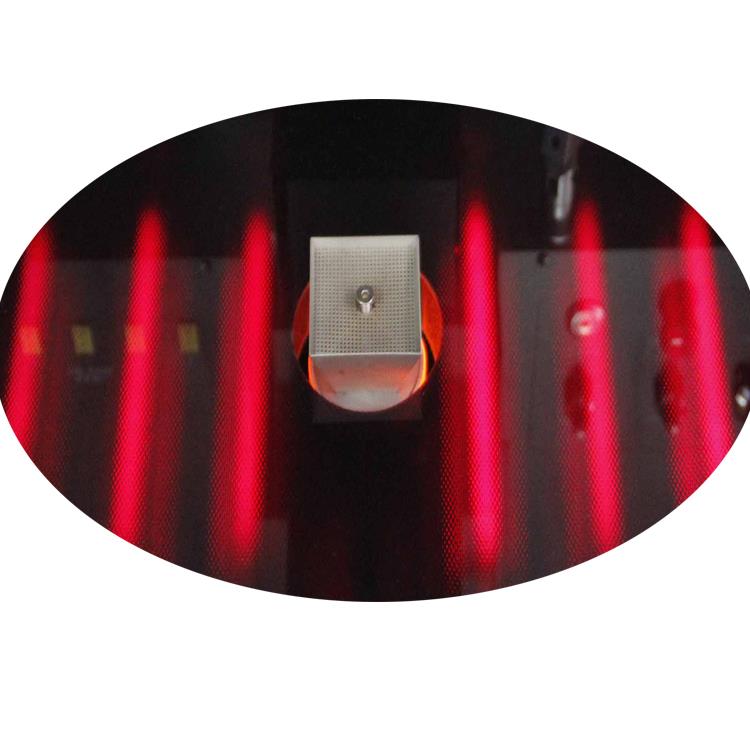

Khu vực gia nhiệt sơ bộ bằng tia hồng ngoại, bao gồm 6 miếng ống gia nhiệt bằng sợi và được bao phủ bởi tấm chắn galss có thể ngăn chặn

bất kỳ thành phần nhỏ nào dù bụi rơi vào và ánh sáng rực rỡ này rất dễ bị ánh sáng hấp thụ

PCB, khi sửa chữa PCB nhỏ, 4 trong số chúng có thể bị tắt.

Trạm làm lại BGA tự động hoạt động như thế nào:

Trình độ sản phẩm của trạm bga quang học tự động hoàn toàn

Cho đến nay, khách hàng của chúng tôi có Foxconn, Lenovo và Huawei, v.v., một số người trong số họ đã sử dụng bga rework

trạm trong hơn 7 năm, và phản ánh rất tốt .

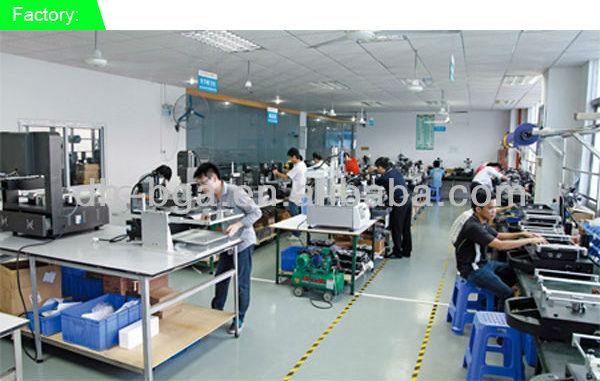

Đây là một trong những phần nổi của tảng băng trôi của xưởng và trạm làm lại BGA DH-A5 đang được lắp ráp, còn lại là

Điều chỉnh, sàn nhà sạch sẽ và sắp xếp gọn gàng là một trong những điều kiện cần thiết để có chất lượng tốt.

Được trao tặng CE, Bằng sáng chế và hệ thống chứng nhận về chất lượng sản phẩm, v.v. Đó là dấu hiệu của sản phẩm xuất sắc.

Câu hỏi thường gặp :

Một số lời khuyên về sửa chữa

Kích thước của bảng mạch bạn thường sửa chữa là bao nhiêu?

Xác định kích thước bề mặt làm việc của bàn làm lại BGA mà bạn mua. Nói chung, kích thước của máy tính xách tay và bo mạch chủ máy tính thông thường là nhỏ hơn 420x400mm. Đây là nguyên tắc cơ bản khi lựa chọn mô hình.

Kích thước của chip thường được hàn

Điều quan trọng là phải biết cả kích thước chip tối đa và tối thiểu. Thông thường, nhà cung cấp sẽ cung cấp bốn vòi phun. Kích thước chip lớn nhất và nhỏ nhất sẽ quyết định kích thước đầu phun bạn cần lựa chọn.

Kích thước của nguồn điện

Thông thường, cáp nguồn chính ở các cửa hàng sửa chữa riêng lẻ là loại 2,5mm2. Khi chọn trạm làm lại BGA, định mức công suất không được vượt quá 4500W. Nếu vậy, nó có thể gây khó khăn khi đưa cáp nguồn vào.

Có chức năng

Nó có 3 vùng nhiệt độ phải không?

Ba vùng nhiệt độ phải bao gồm đầu gia nhiệt phía trên, đầu gia nhiệt phía dưới và vùng gia nhiệt sơ bộ bằng tia hồng ngoại. Ba vùng này là cấu hình tiêu chuẩn. Hiện nay, một số sản phẩm trên thị trường chỉ có hai vùng nhiệt độ gồm đầu sưởi phía trên và vùng sấy sơ bộ hồng ngoại. Tỷ lệ hàn thành công của các mẫu này là rất thấp, vì vậy hãy nhớ kiểm tra điều này khi mua.

Đầu sưởi phía dưới có thể di chuyển lên xuống được không?

Đầu sưởi phía dưới phải có khả năng di chuyển lên xuống. Đây là một trong những tính năng thiết yếu của trạm làm lại BGA. Khi làm việc với các bảng mạch tương đối lớn, vòi phun của đầu sưởi phía dưới được thiết kế để cung cấp hỗ trợ phụ trợ thông qua thiết kế kết cấu. Nếu không thể di chuyển lên xuống thì sẽ không hoàn thành được vai trò này và tỷ lệ hàn thành công sẽ giảm đi rất nhiều.

Nó có chức năng thiết lập đường cong thông minh không?

Cài đặt cấu hình nhiệt độ là một trong những khía cạnh quan trọng nhất khi sử dụng trạm làm lại BGA. Nếu đường cong nhiệt độ không được đặt chính xác, tỷ lệ hàn thành công sẽ rất thấp và có thể không thể hàn hoặc tháo rời. Hiện nay trên thị trường có các sản phẩm, chẳng hạn như GM5360 của Goldpac Technology, cung cấp các cài đặt đường cong nhiệt độ thuận tiện.

Nó có chức năng hàn lại không?

Nếu cài đặt đường cong nhiệt độ không chính xác, việc sử dụng chức năng này có thể cải thiện đáng kể tỷ lệ hàn thành công. Nhiệt độ hàn có thể được điều chỉnh trong quá trình gia nhiệt.

Nó có chức năng làm mát không?

Nói chung, quạt dòng chéo được sử dụng để làm mát.

Có máy bơm chân không tích hợp không?

Máy bơm chân không tích hợp thuận tiện cho việc hấp thụ chip BGA khi tháo rời.
