Máy ảnh quang Trạm làm lại Bga

Máy ảnh quang trạm làm lại BGA

DH-A4D trạm làm lại cao cấp, dùng cho điện thoại, MacBook, PCB điều khiển ô tô và PCB thông minh của AI, v.v.

với điểm laser dọc, bộ nạp chip thông minh, CCD quang học hoàn toàn tự động, v.v. Nó đã được sử dụng bởi một công ty thuộc tập đoàn và

các công ty quốc tế ở nước ngoài, chẳng hạn như Foxconn, Google, Volvo, v.v.

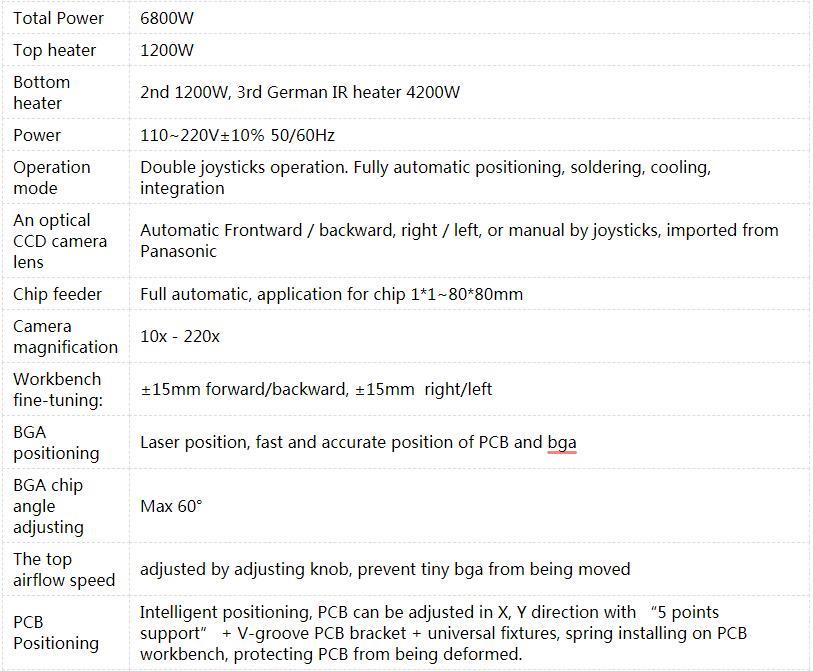

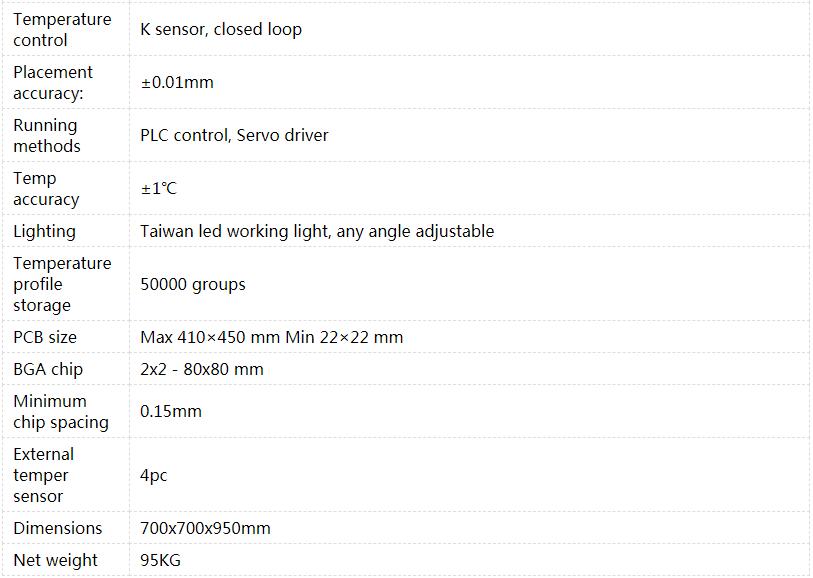

Thông số sản phẩm của trạm làm lại BGA máy ảnh quang học

Một số tính năng của trạm làm lại máy ảnh quang học BGA

Đầu sưởi lai 6800W hiệu quả cao

Sưởi ấm đáy IR diện tích lớn ở 3 vùng sưởi ấm (4200 W)

Tích hợp pipet chân không để loại bỏ và đặt thành phần

Vị trí chính xác cao với cảm biến lực tích hợp

Trợ lý trực quan nâng cao

Vị trí thành phần hỗ trợ máy tính

Kiểm soát quy trình và tài liệu có thể được lưu trong máy hoặc xuất qua USB 2.0

Thích hợp sử dụng cho nhà máy, phòng thí nghiệm của trường đại học, v.v.

Các chi tiết sản phẩm của trạm làm lại máy ảnh quang học BGA

Màn hình điều khiển, 15 inch, HD 1080P, có thể phóng to hoặc thu nhỏ 10~220x, dùng để chấm PCB và chụp ảnh chip.

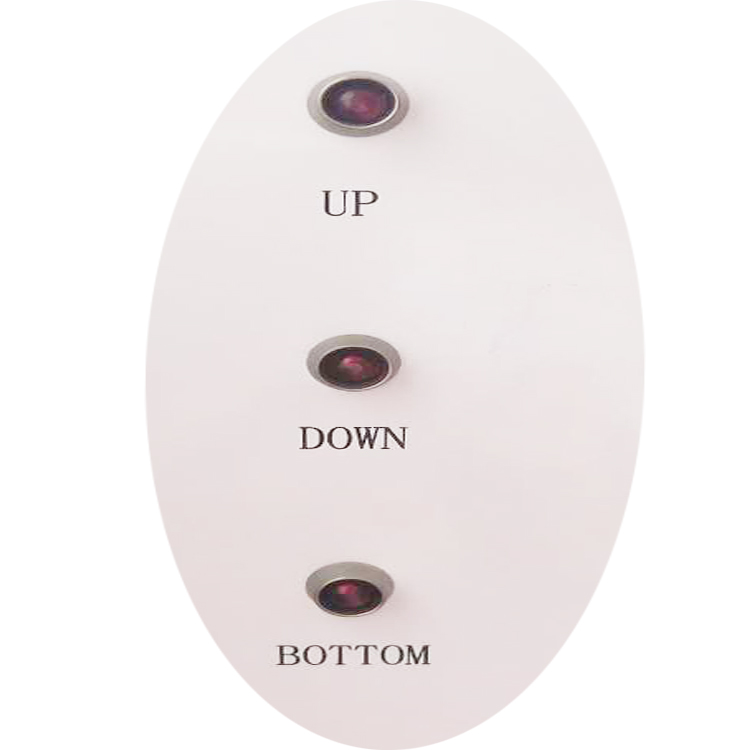

Đèn báo hiệu 3 vùng sưởi độc lập, khi đang nóng đèn sẽ nhấp nháy liên tục cho đến khi

nhiệt độ đạt được tại đó đã được thiết lập.

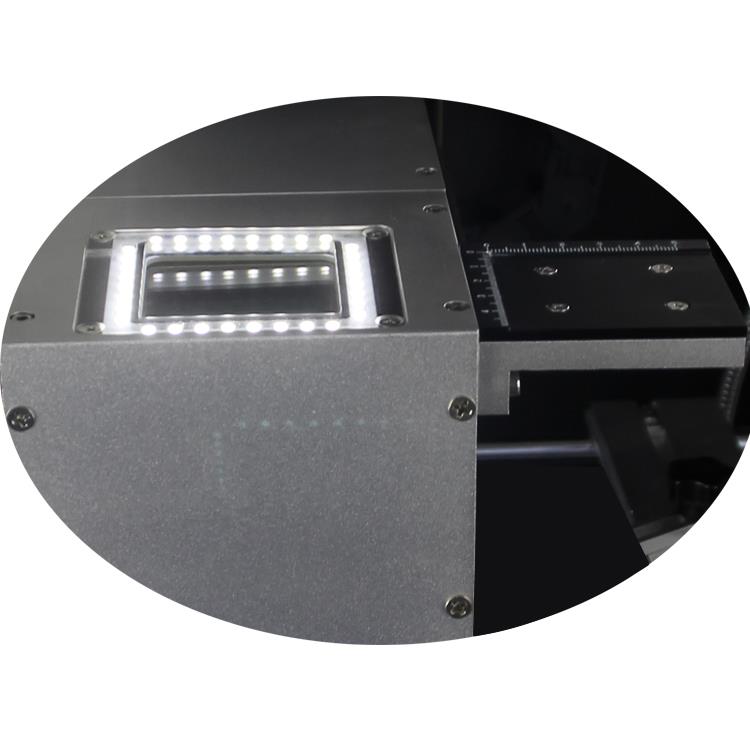

Bộ nạp chip thông minh và ống kính CCD quang hoàn toàn tự động, bộ nạp có thể có sẵn cho 1*1~80*80 mm, ống kính CCD quang được nhập từ

Panasonnic, chất lượng cao và độ bền cao, cả feeder và CCD quang có thể hoạt động cùng nhau về phía trước, phía sau, trái hoặc phải.

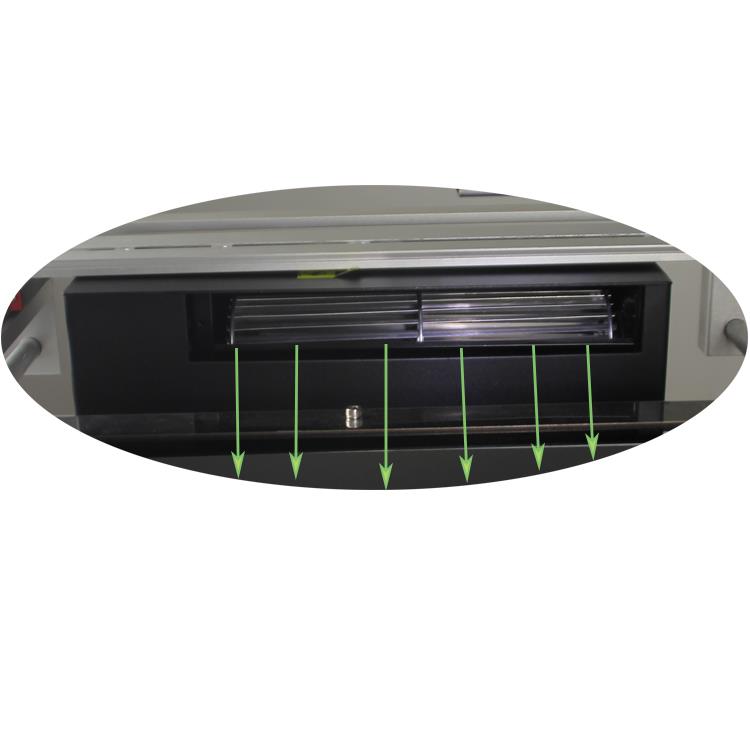

Quạt làm mát cho PCB được làm mát sau khi hàn hoặc tháo hàn, để đảm bảo rằng nó có thể giảm xuống nhiệt độ bình thường càng sớm càng tốt.

Nếu nút khẩn cấp được nhấn xuống hoặc thao tác đè lên, nút này sẽ tự động hoạt động để làm mát.

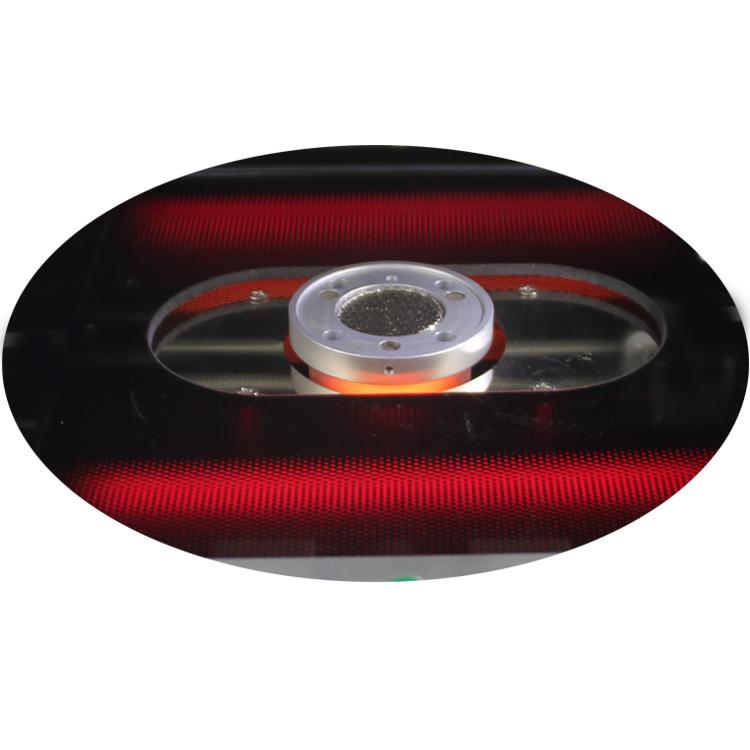

Khu vực gia nhiệt sơ bộ IR có thể di chuyển, tốt hơn cho việc gia nhiệt sơ bộ PCB và chip chính xác, toàn bộ khu vực IR có thể được di chuyển sang phải hoặc trái 10 cm.

Các ống sưởi bằng sợi carbon được bao phủ bởi tấm chắn thủy tinh, ánh sáng tối dễ bị PCB hoặc chip hấp thụ và tấm chắn thủy tinh

có thể chặn các bộ phận nhỏ hoặc bụi rơi vào bên trong, để đảm bảo bên trong máy rõ ràng và không có 4 mảnh

ống, hai trong số đó có thể được tắt nếu không cần thiết.

Khách hàng có giá trị của chúng tôi sử dụng máy của chúng tôi

Những khách hàng như trên đang sử dụng trạm làm lại TÚI, Máy khóa vít tự động hoặc Trạm hàn tự động của chúng tôi,

mặc dù, Apple và Google mua máy của chúng tôi theo hợp đồng của nhà sản xuất.

Chúng tôi có khoảng 100 bằng sáng chế và nó đang được tăng lên, chỉ để quảng bá sản phẩm mới nhằm đáp ứng các yêu cầu khác nhau của khách hàng

trong các lĩnh vực khác nhau.

Vận chuyển sản phẩm, dịch vụ và đóng gói của trạm làm lại BGA máy ảnh quang học này

1. Trước khi giao máy sẽ được chạy thử rung ít nhất 24h giống như xe đang chạy trên đường, chỉ để kiểm tra xem máy có bị vấn đề gì không, sau đó cho máy chạy thử 24h xem sao nếu nó là bình thường.

2. Một chiếc máy sẽ được đóng gói trong một hộp gỗ dán có xốp bên trong và sử dụng các thanh gỗ để cố định, một cuốn sách hướng dẫn sử dụng và đĩa CD giảng dạy sẽ được đặt trong một chiếc hộp.

3. Bảo hành 3 năm cho máy sưởi (chúng là vật tư tiêu hao duy nhất trên máy), 1 năm cho toàn bộ máy (2 năm cho nhà phân phối) và hỗ trợ trọn đời cho việc cung cấp kỹ thuật máy.

Câu hỏi thường gặp về trạm làm lại BGA máy ảnh quang học

1. Q: Tôi có thể thiết kế (thay đổi) một chút gì đó trên máy không?

Trả lời: Thông thường, máy này là xưởng của chúng tôi thì không sao, nhưng nếu bạn đã nhận được máy, bạn không thể cố gắng thay đổi cấu trúc của nó mà không được phép.

2. Q: Các bước sửa chữa BGA là gì?

A: Đầu tiên, loại bỏ các thành phần; Tiếp theo, loại bỏ hàn dư. Khi bạn đã loại bỏ tất cả các chất hàn thừa và BGA đã được hàn lại, cuối cùng là hàn.

3. Q: Đầu trên của máy có rơi xuống nhanh sau đó làm hỏng chip và PCB không?

Trả lời: Để bảo vệ PCB và chip không bị nghiền nát, có một thiết bị kiểm tra áp suất tích hợp trong đầu lắp. Khi thiết bị kiểm tra áp suất phát hiện bất kỳ áp suất nào, đầu trên của máy sẽ tự động dừng.

4.Q: Chân không tích hợp trong đầu lắp sẽ tự động lấy chip BGA sau khi quá trình khử hàn hoàn tất.

A: Trong quá trình nung nóng, nhiệt độ rất cao. Sau khi quá trình gia nhiệt kết thúc, tôi có cần chọn chip trên PCB không?

Kiến thức về trạm làm lại BGA máy ảnh quang học

Trạm làm lại không khí nóng so với hồng ngoại: Sự khác biệt cơ bản

Sự khác biệt chính giữa các trạm làm lại bằng không khí nóng và IR là phương pháp mà chúng làm nóng một thành phần PCB. Như tên tương ứng của chúng ngụ ý, các trạm khí nóng sử dụng không khí nóng trong khi các trạm IR sử dụng tia hồng ngoại. Trên một trạm khí nóng, một loạt các vòi phun có kích thước khác nhau hướng dẫn lưu thông không khí và đảm bảo phân phối nhiệt đều. Mặt khác, các hệ thống hồng ngoại có thể sử dụng bộ gia nhiệt gốm cố định, bộ gia nhiệt loại đèn hồng ngoại hoặc chùm tia hội tụ. Các máy giá rẻ hơn sử dụng lò sưởi kiểu gốm để tỏa nhiệt. Đây không phải là IR thực sự, nhưng đó là những gì các nhà sản xuất quảng cáo. Máy giá tầm trung sử dụng đèn hồng ngoại và có thể sử dụng cửa chớp để kiểm soát khu vực được sưởi ấm. Cả bộ sưởi gốm và IR có cửa chớp không phải lúc nào cũng làm tốt việc tập trung khu vực được sưởi ấm. Các bộ phận xung quanh BGA có thể cần được che chắn để bảo vệ chúng khỏi tác hại của nhiệt. Với IR chùm tia hội tụ thực sự, bạn có thể dễ dàng điều chỉnh chùm tia từ một khu vực nhỏ đến một khu vực rộng lớn. Các bộ phận xung quanh BGA không bị ảnh hưởng và chùm tia tập trung rất chính xác vào khu vực mà bạn chọn để sưởi ấm. Một ưu điểm của loại IR này là bạn không cần phải mua các đầu phun nhiệt khác nhau như khi làm với các máy khí nóng. Hạn chế là đèn IR và Tia hồng ngoại có thể không làm nóng một số bộ phận sáng hơn hoặc màu bạc. Bạn có thể phải dán một loại băng dính đen đặc biệt để làm nóng các bộ phận.
