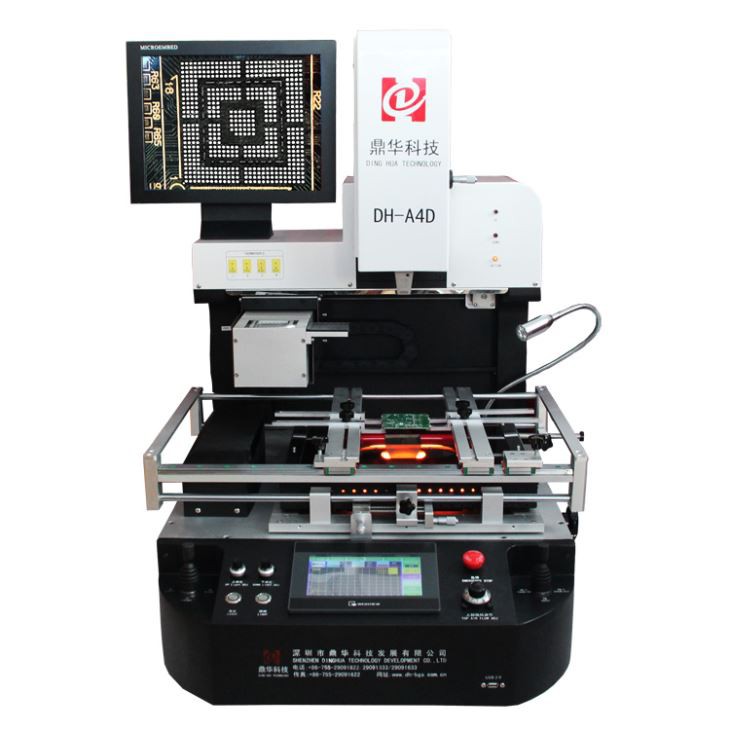

Cáp VGA VGA Rework Station

Cáp VGA VGA Rework Station

1. Ứng dụng của trạm VGA Card quang Rework

Bo mạch chủ của máy tính, điện thoại thông minh, máy tính xách tay, bảng logic MacBook, máy ảnh kỹ thuật số, điều hòa không khí, TV và các thiết bị điện tử khác từ ngành y tế, công nghiệp truyền thông, công nghiệp ô tô, v.v.

Thích hợp cho các loại chip khác nhau: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, chip LED.

2. Các tính năng sản phẩm của Trạm VGA VGA quang Rework Station

• Tự động, lắp và hàn tự động.

• Một hệ thống căn chỉnh quang chính xác

Với 15 inch và 1980P, ngay cả sau khi các chấm hàn nhỏ có thể được quan sát hoàn toàn, hãy phóng to lên gấp 10 ~ 220 lần.

• Máy tính là bộ não của máy, được điều khiển cho PLC và PID.

• Chân không tích hợp trong đầu lắp sẽ tự động lấy chip BGA sau khi hoàn thành quá trình giảm giá.

• Khu vực sưởi ấm hồng ngoại, ống sưởi bằng sợi carbon, ánh sáng tối dễ dàng được hấp thụ bởi PCB và khu vực sưởi ấm IR có thể được di chuyển đến đúng vị trí.

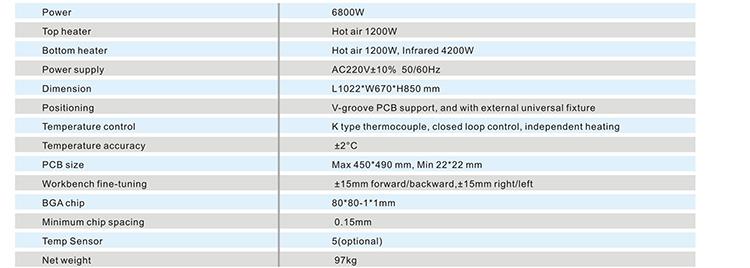

3. Đặc điểm kỹ thuật của trạm VGA Card quang VGA

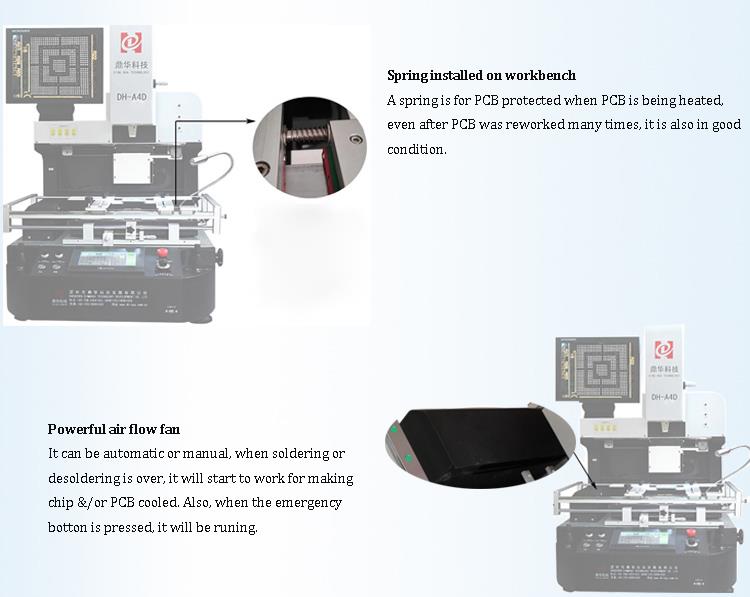

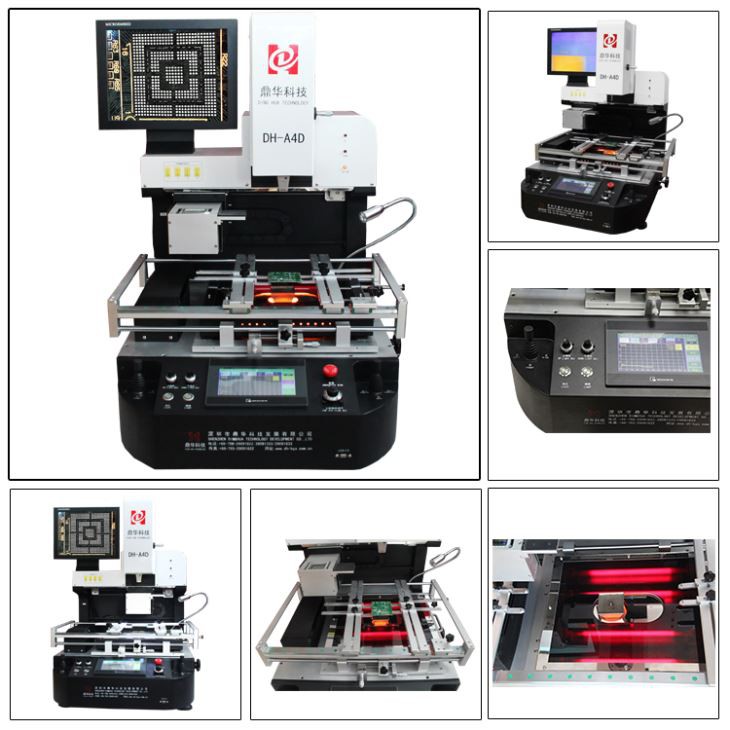

4.Chi tiết của trạm VGA Card quang BGA Trạm làm lại

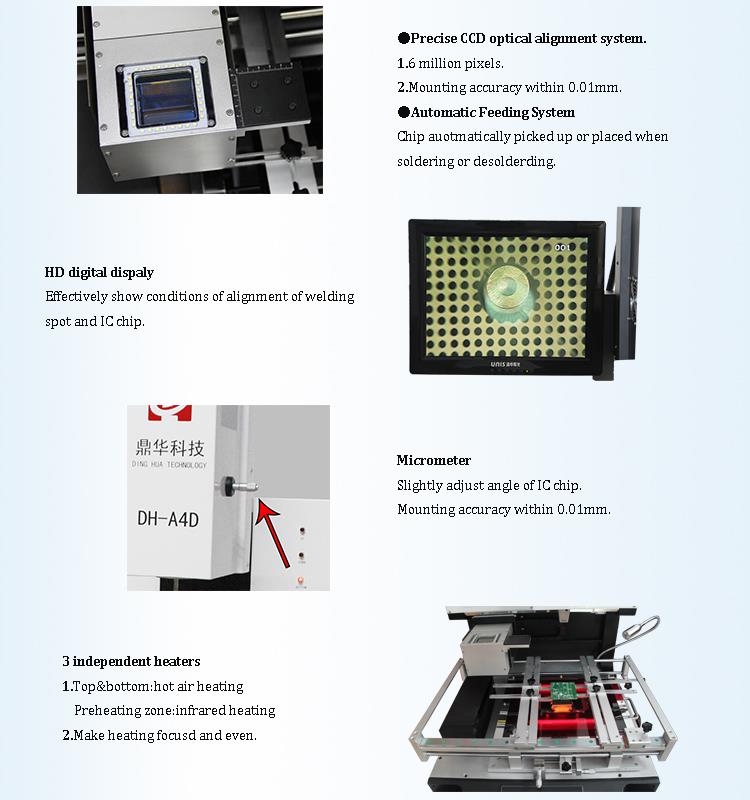

Camera 1.A (hệ thống căn chỉnh quang chính xác);

Màn hình kỹ thuật số 2.HD;

3. Micromet (điều chỉnh một góc của chip);

4.3 máy sưởi độc lập (không khí nóng & hồng ngoại);

5. Định vị laser;

6. Giao diện màn hình cảm ứng HD, điều khiển PLC;

7. Đèn pha led.

5. Tại sao chọn Trạm VGA Card quang của chúng tôi?

6. Giấy chứng nhận của trạm VGA Card quang BGA Trạm làm lại

7. Đóng gói & Giao hàng của VGA VGA Card Rework Station

8. Câu hỏi thường gặp về trạm VGA Card quang BGA Trạm làm lại

Làm thế nào để đo tín hiệu theo gói BGA?

Để đo tín hiệu bên dưới BGA, có khoảng hai kịch bản: Kịch bản A: Đo dạng sóng khi hoạt động IO tốc độ thấp của chip; Kịch bản B: Đo chất lượng tín hiệu ở IO tốc độ cao. Kịch bản Một kịch bản: Đo IO tốc độ thấp. Bạn có thể để điểm kiểm tra trong pha sơ đồ và đặt nó ở vị trí đo tốt. Nếu bạn không có điểm kiểm tra, bạn chỉ có thể bay. Có hai trường hợp ở đây: Thứ nhất, nếu pin cần kiểm tra nằm sát mép chip, bạn có thể bay trực tiếp từ miếng đệm. Phương pháp đường bay: 1, trước tiên hãy tháo chip ra, quan sát tình hình của quả bóng, nếu không có thiếc liên tục và hình dạng tốt hơn, con chip này có thể được đặt lại đúng vị trí. Tất nhiên, nếu bạn không chọn nó, bạn chỉ có thể vứt nó đi và thay đổi nó. 2. Dây tráng men bị đốt cháy với một đầu rất nhỏ và sắt hàn được sử dụng trên miếng đệm PCB. Làm phẳng đường kẻ để đảm bảo nó không chặt, nếu không, nó sẽ bật ra khi súng hơi thổi. 3, chip trở lại vị trí. Súng hơi thổi. Tham khảo câu trả lời khác của tôi "hàn hàn tay". Thứ hai, nếu pin được kiểm tra ở xa rìa, chẳng hạn như hàng thứ ba, tỷ lệ thành công là khá thấp. Chúng tôi khuyên bạn nên tháo chip và bay tất cả các chân lên miếng đệm. Thử nghiệm nào để đo. Sơ đồ kịch bản B: Đối với IO tốc độ cao, chẳng hạn như USB, MIPI, DDR, v.v., không nên để lại điểm kiểm tra và đường bay, do đó chỉ có thể đo được tín hiệu và chất lượng tín hiệu không thể đo chính xác. Hơn nữa, điểm kiểm tra tự nó chiếm một khu vực dây có giá trị và mang lại ảnh hưởng xấu đến trở kháng chấm dứt. Chip chỉ có thể được gỡ bỏ và các thông số S được đo trực tiếp trên miếng đệm được thử nghiệm.
