Trạm làm lại mảng lưới bóng
DH-A2E thể hiện bước nhảy vọt trong công nghệ làm lại, kết hợp tự động hóa công nghiệp với độ chính xác dưới- milimet để giải quyết những công việc sửa chữa PCB khó khăn nhất. Trạm làm lại mảng lưới bóng có-đầy đủ tính năng này được xây dựng cho những môi trường có độ lặp lại, thời gian hoạt động và kết quả hoàn hảo là không thể-thương lượng được.
Mô tả

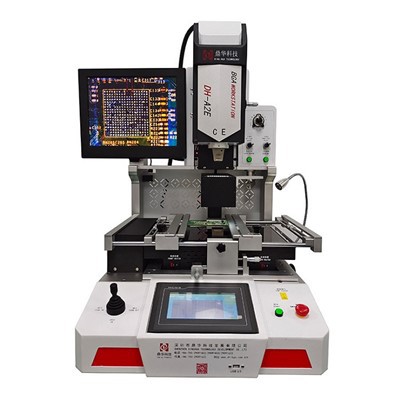

DH-A2E: Bước phát triển tiếp theo trong việc tự động làm lại chính xác
DH-A2E đặt ra tiêu chuẩn mới cho việc sửa chữa PCB tự động,{2}}có độ chính xác cao. Được thiết kế như một nâng caotrạm làm lại mảng lưới bóng, nó tích hợp tính năng căn chỉnh quang học với các chu trình chọn{0}}và-chọn, tháo mối hàn và hàn hoàn toàn tự động, giúp giảm đáng kể sự phụ thuộc của người vận hành và lỗi của con người.
Được thiết kế để đảm bảo cả độ chính xác và dễ sử dụng, tính năng nàytrạm làm lại smdđạt được các thông số kỹ thuật vượt trội: kiểm soát nhiệt độ trong phạm vi ±1 độ và độ chính xác định vị là 0,01mm. Giao diện màn hình cảm ứng-trực quan với các chương trình-được tải sẵn cho phép kỹ thuật viên thuộc mọi cấp độ kỹ năng thực hiện các công việc phức tạplàm lại bga tự độngxử lý một cách tự tin. Từ các BGA-vi mô tinh vi đến các bộ phận lớn, DH-A2E xử lý nhiều loại sửa chữa SMT, khiến nó trở thành nền tảng lý tưởng cho bất kỳ phòng thí nghiệm sửa chữa điện tử hoặc dây chuyền sản xuất hiện đại nào đang tìm cách tăng năng suất và tính nhất quán.
Ưu điểm sản phẩm

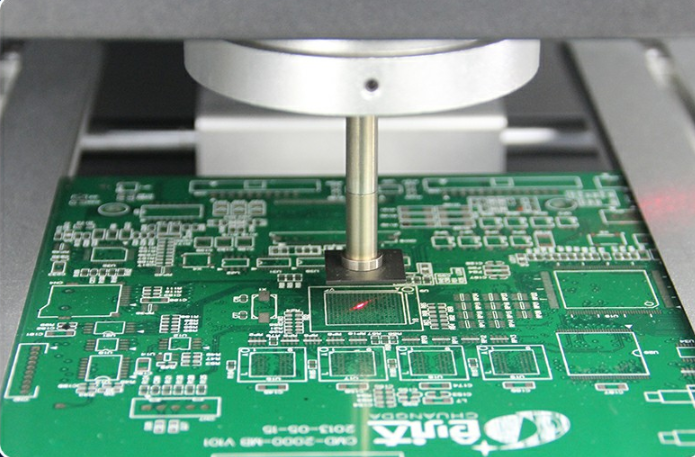

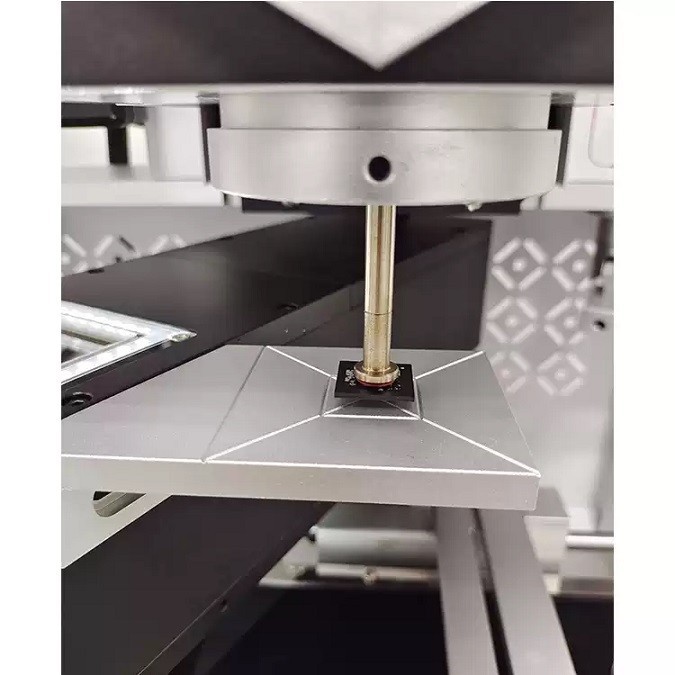

1. Chu trình làm lại hoàn toàn tự động:Trải nghiệm thao tác thực sự{0}}không cần dùng tay với tính năng loại bỏ, đặt và hàn chip tự động. Hệ thống quan sát tích hợp và xử lý vật liệu tự động (gắp, nạp, định vị camera) hoàn thành một quy trìnhlàm lại bga tự độngquy trình giảm thiểu sự can thiệp thủ công và tối đa hóa thông lượng.

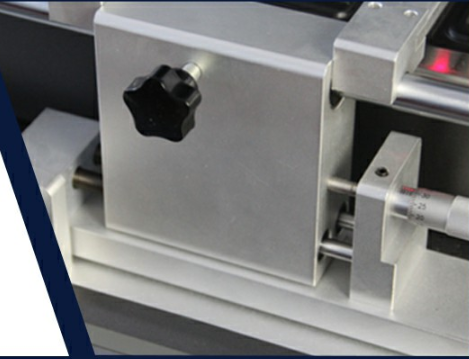

2.Sub-Căn chỉnh chính xác đến từng milimet:Hệ thống căn chỉnh quang-có độ chính xác cao tích hợp, kết hợp với thanh trượt tuyến tính có động cơ (điều chỉnh tinh tế trục X, Y, Z-), đảm bảo vị trí thành phần với độ chính xác0,01mm, hầu như loại bỏ sự sai lệch.

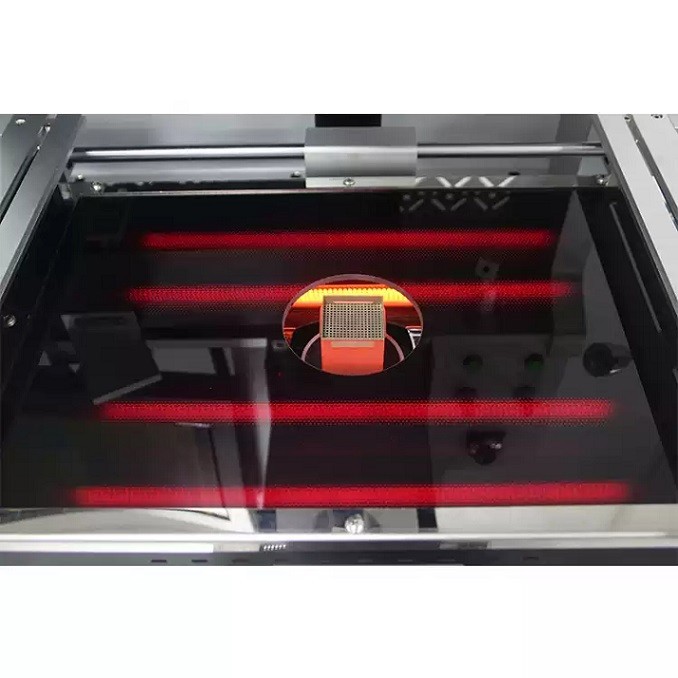

3.Quản lý nhiệt cấp công nghiệp-:Hệ thống sưởi độc lập ba vùng-(trên, dưới, làm nóng trước) với điều khiển cặp nhiệt điện loại-vòng K{2}}đóng duy trì độ lệch nhiệt độ trong phạm vi±1 độ. Bộ sưởi-có diện tích lớn bên dưới chứa nhiều kích thước PCB khác nhau để sưởi ấm đồng đều.

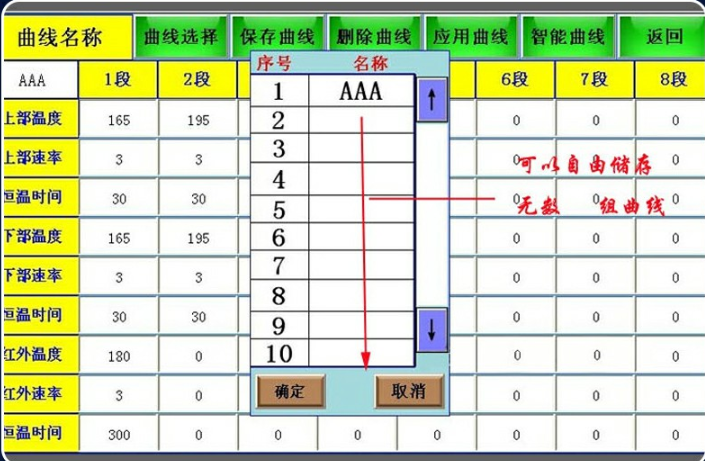

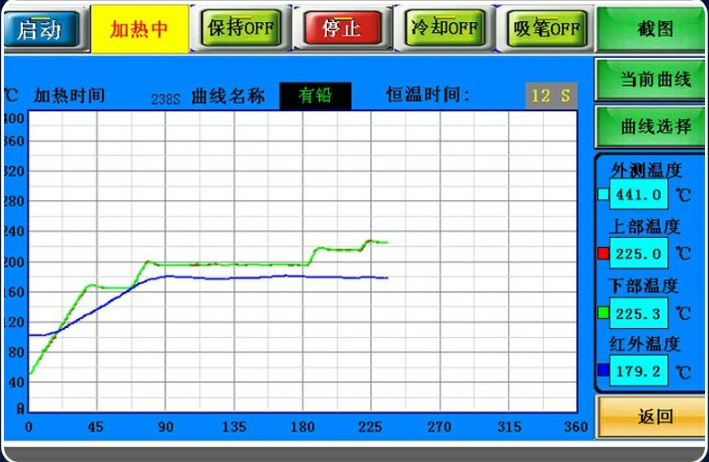

4.Điều khiển màn hình-Cảm ứng trực quan:PC công nghiệp với màn hình cảm ứng HD và điều khiển PLC cung cấp cả chế độ thủ công và tự động. Nó cung cấp khả năng-phân tích, vẽ đồ thị đường cong nhiệt độ theo thời gian thực và lưu trữ nhiều cấu hình cho thao tác một-chạm, đơn giản hóa các tác vụ phức tạp.
Thông số sản phẩm
| Loại | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | Đ-A2E |
| Tổng công suất | 5700W |
| Khu sưởi ấm | 3 (Trên cùng: 1200W, Dưới cùng Vùng 2: 1200W, Vùng 3: 3200W) |
| Nguồn điện | AC220V ±10%, 50/60Hz |
| Kiểm soát nhiệt độ | Vòng-đóng với Cặp nhiệt điện loại K- |
| Độ chính xác nhiệt độ | ±1 độ |
| Định vị chính xác | 0,01mm |
| Tối đa. Kích thước PCB | 450x500mm |
| Tối thiểu. Kích thước PCB | 10x10mm |
| Kích thước chip tương thích | 2x2 mm đến 80x80 mm |
| Tối thiểu. sân chip | 0,1mm |
| Kích thước (LxWxH) | 600x700x850mm |
| Trọng lượng tịnh | 70 kg |
Được thiết kế cho Hội thảo chuyên nghiệp:
Ngoài các thông số kỹ thuật cốt lõi, DH{0}}A2E còn được thiết kế để sử dụng chuyên nghiệp hàng ngày. Các tính năng như luồng khí có thể điều chỉnh cho các bộ phận nhỏ, vòi phun xoay 360 độ, thiết bị cố định đa năng, làm mát nhanh và cảnh báo bằng giọng nói tạo nên một quy trình làm việc liền mạch. Nó gồ ghềtrạm làm lại smdkết cấu, chứng nhận CE và các tính năng an toàn khẩn cấp đảm bảo hoạt động đáng tin cậy và an toàn trong những môi trường đòi hỏi khắt khe.
Lý tưởng cho:Dịch vụ Sản xuất Điện tử (EMS), các trung tâm sửa chữa có độ tin cậy-cao (ô tô, hàng không vũ trụ, y tế), bộ phận R&D và bất kỳ hoạt động nào yêu cầu làm lại chính xác, đáng tin cậy.
Chi tiết sản phẩm
