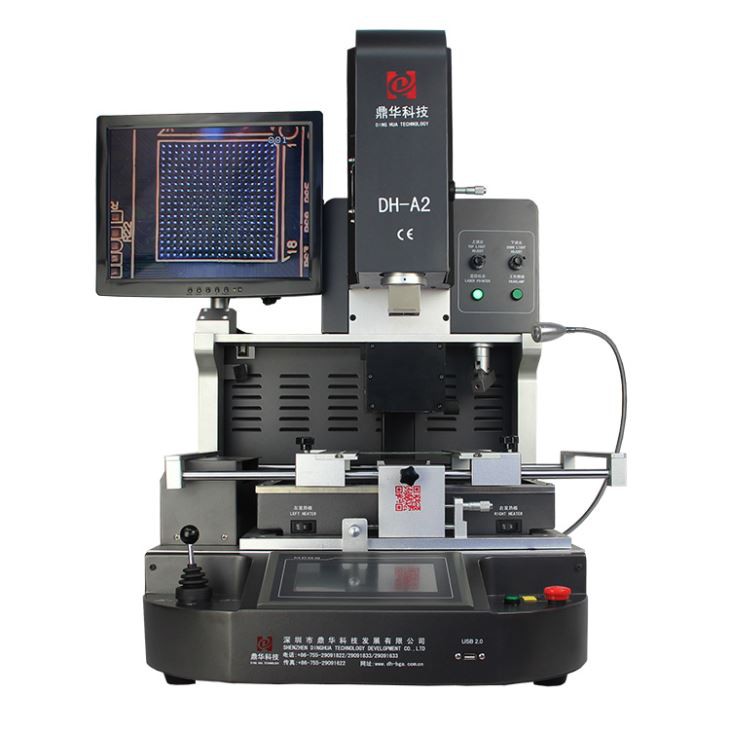

Trạm làm lại BGA cầu quang phía Bắc

Trạm làm lại BGA cầu quang phía Bắc



1.Ứng dụng Trạm làm lại BGA cầu Bắc quang

Thích hợp cho PCB của các sản phẩm điện tử khác nhau.

Bo mạch chủ của máy tính, điện thoại thông minh (iPhone, Huawei, Samsung), máy tính xách tay, bảng logic MacBook, máy ảnh kỹ thuật số, điều hòa, TV và các thiết bị điện tử khác trong ngành y tế, công nghiệp truyền thông, công nghiệp ô tô, v.v.

Thích hợp cho các loại chip khác nhau: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,chip LED.



2.Tính năng sản phẩm của Trạm làm lại BGA cầu Bắc quang





• Tự động tháo, lắp và hàn.

•Tỷ lệ sửa chữa chip và PCB thành công cao.

•Máy sẽ không làm hỏng các bộ phận xung quanh chip mục tiêu trên PCB do được kiểm soát nhiệt độ nghiêm ngặt.

• Hệ thống căn chỉnh quang học chính xác

Ống kính camera CCD của Panasonic tăng hiệu quả độ chính xác của việc căn chỉnh và tỷ lệ sửa chữa thành công. Hình ảnh được hiển thị trên màn hình điều khiển.

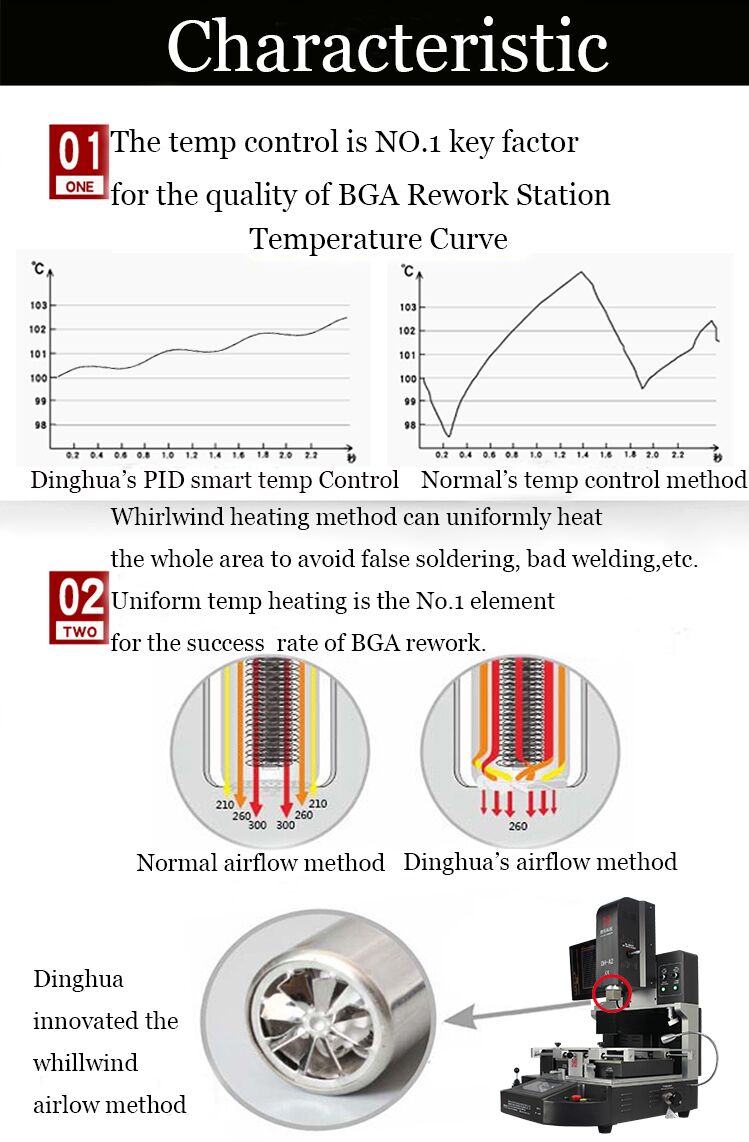

• Ba lò sưởi được điều khiển độc lập. Nó sử dụng điều khiển vòng kín cặp nhiệt điện loại k và hệ thống bù nhiệt độ tự động PID, cùng với PLC và mô-đun nhiệt độ để cho phép độ lệch nhiệt độ chính xác đến ± 2 độ C.



3.Đặc điểm kỹ thuật của Trạm làm lại BGA cầu bắc quang quang

Quyền lực	5300w
Máy sưởi hàng đầu	Khí nóng 1200w
Máy sưởi đáy	Khí nóng 1200W. Hồng ngoại 2700w
Nguồn điện	AC220V% c2% b110% 25 50% 2f60Hz
Kích thước	L530*W670*H790mm
Định vị	Hỗ trợ PCB rãnh chữ V và với thiết bị cố định phổ quát bên ngoài
Kiểm soát nhiệt độ	Cặp nhiệt điện Ktype, điều khiển vòng kín, sưởi ấm độc lập
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 450*490mm, Tối thiểu 22*22mm
Tinh chỉnh bàn làm việc	±15mm tiến/lùi, ±15mm phải/trái
chip BGA	80*80-1*1mm
Khoảng cách chip tối thiểu	{0}.15mm
Cảm biến nhiệt độ	1 (tùy chọn)
trọng lượng tịnh	70kg

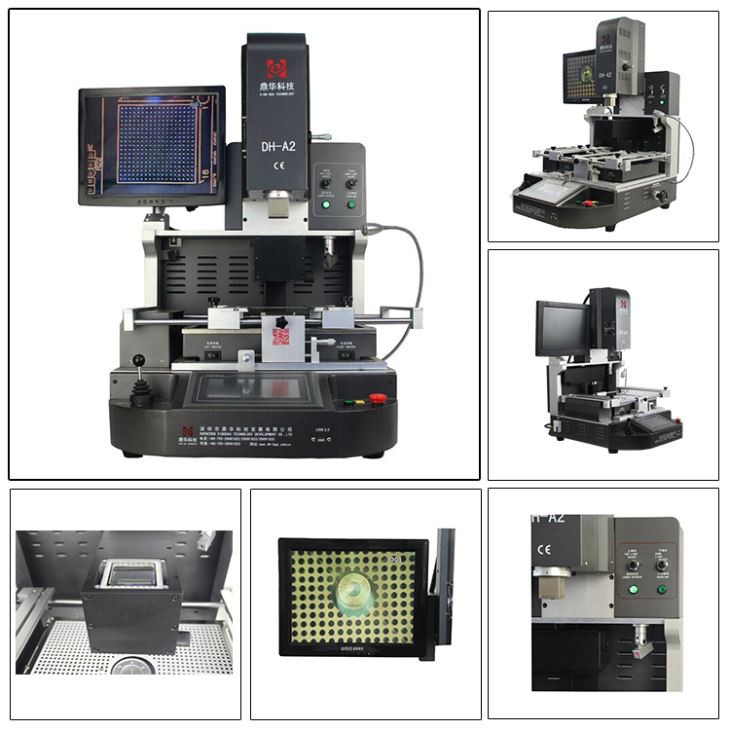

4.Chi tiết về trạm làm lại BGA cầu quang phía Bắc

Camera 1.CCD (hệ thống căn chỉnh quang học chính xác);

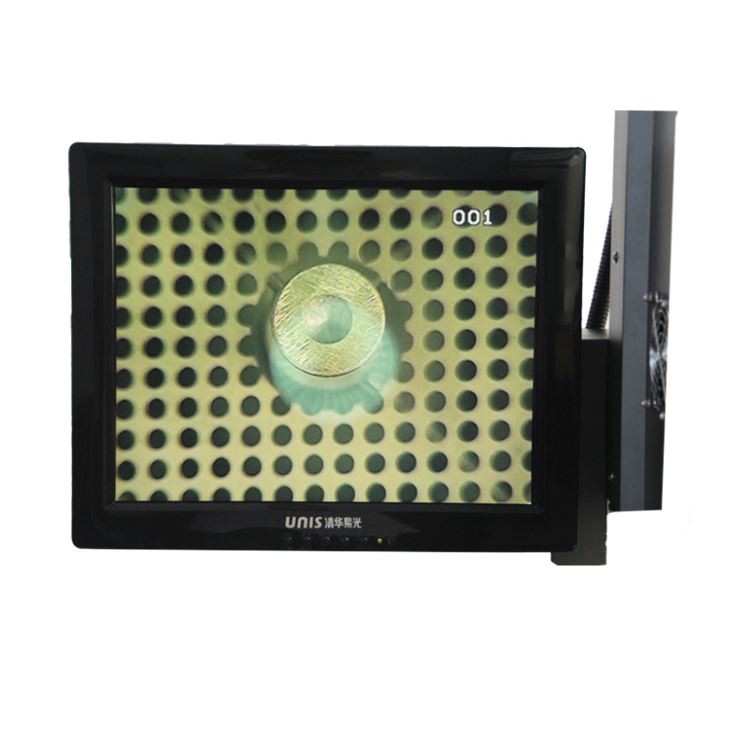

Màn hình kỹ thuật số 2.HD;

3. Micromet (điều chỉnh góc của chip);

4.3 máy sưởi độc lập (khí nóng & hồng ngoại);

5. Định vị bằng laser;

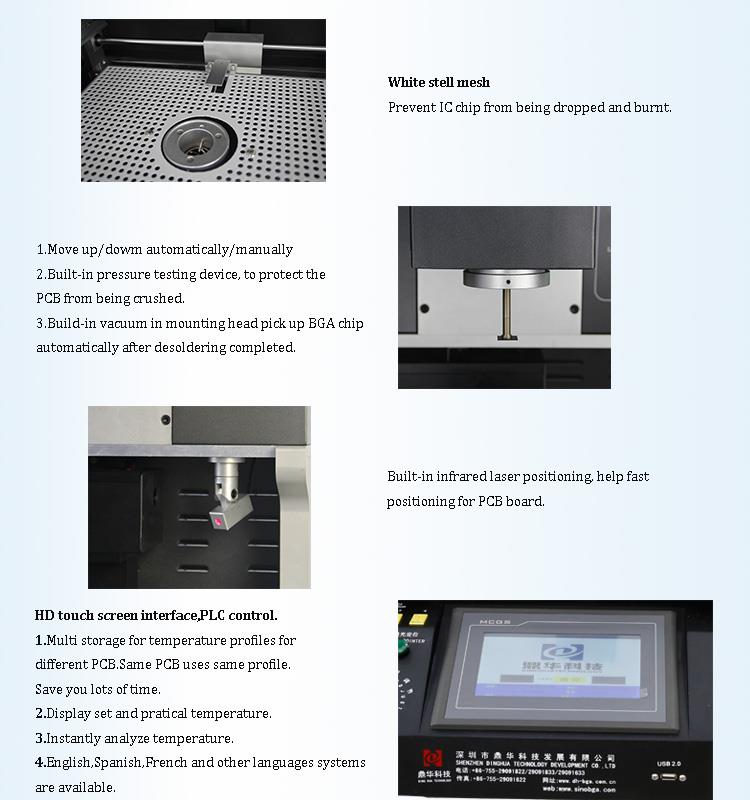

6. Giao diện màn hình cảm ứng HD, điều khiển PLC;

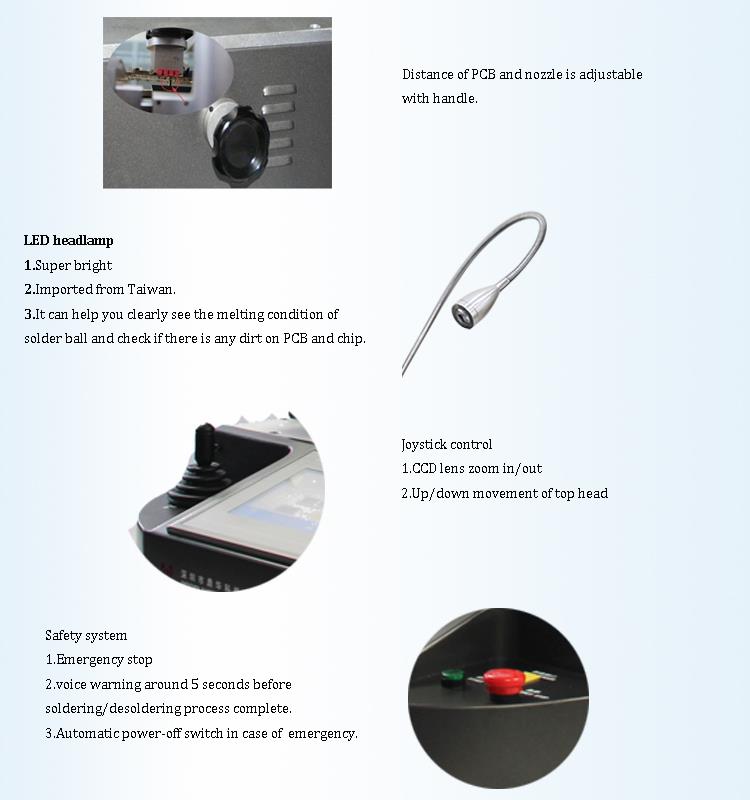

7. Đèn pha LED;

8. Điều khiển cần điều khiển.







5.Tại sao chọn trạm làm lại BGA cầu bắc quang của chúng tôi?







6.Giấy chứng nhận trạm làm lại BGA quang cầu Bắc

Để cung cấp những sản phẩm chất lượng, CÔNG TY TNHH PHÁT TRIỂN CÔNG NGHỆ SHENZHEN DINGHUA là công ty đầu tiên vượt qua các chứng chỉ UL, E-MARK, CCC, FCC, CE ROHS. Trong khi đó, để cải tiến và hoàn thiện hệ thống chất lượng, Dinghua đã thông qua chứng nhận kiểm toán tại chỗ ISO, GMP, FCCA, C-TPAT.





7. Đóng gói & Vận chuyển Trạm làm lại BGA cầu quang phía Bắc



8. Câu hỏi thường gặp

• Chức năng của màn hình cảm ứng trong trạm làm lại BGA cầu bắc quang của bạn là gì?

A:1.Màn hình cảm ứng, PC thông minh là bộ não của máy. Hệ thống PLC, giao diện người-máy với màn hình cảm ứng

để vận hành dễ dàng và làm lại có độ chính xác cao.

2. Quản lý cấu hình nhiệt độ: cài đặt, lưu trữ, ứng dụng, phân tích và gỡ lỗi. Lên đến 16-đoạn

kiểm soát nhiệt độ, lưu trữ 100,{1}} nhóm cho cấu hình nhiệt độ làm lại của BGA khác nhau.

3. Điều khiển máy.



•Chức năng định vị bằng laser là gì?

Trả lời: Định vị laser hồng ngoại tích hợp, giúp định vị nhanh cho bảng PCB.



•Sưởi ấm bằng khí nóng hay hồng ngoại?

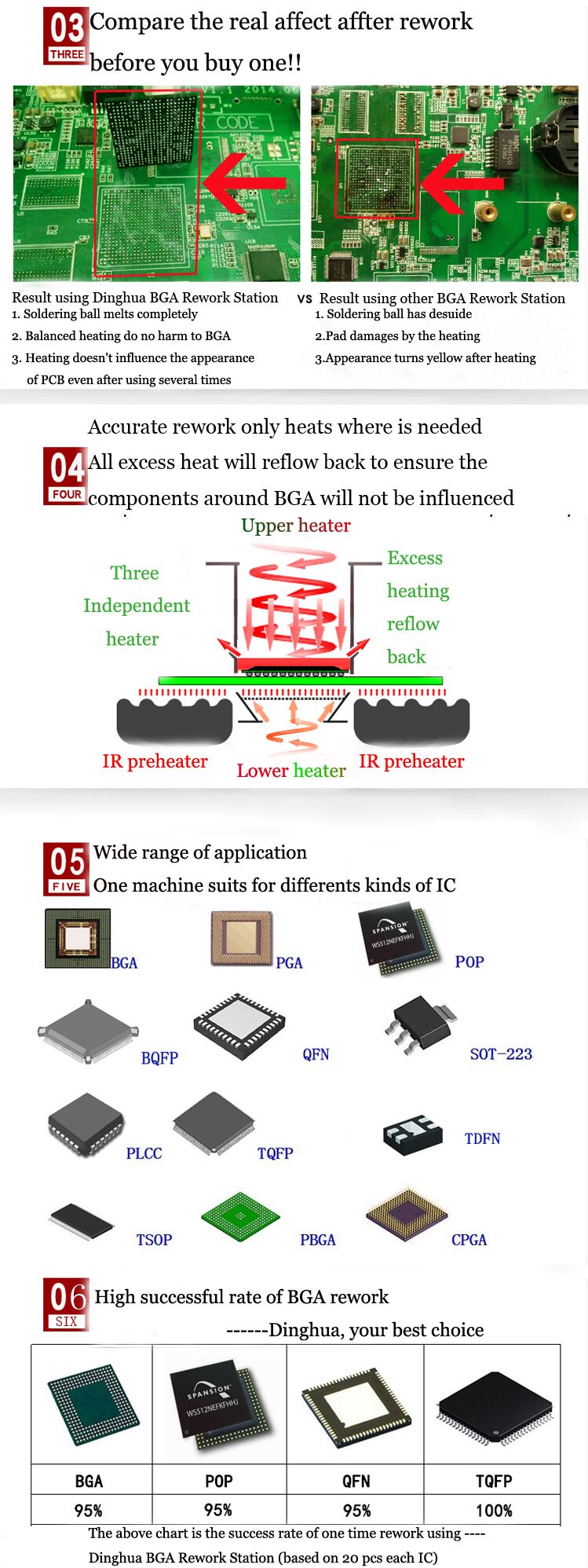

Có ba lò sưởi độc lập. Không khí nóng phía trên + Không khí nóng phía dưới + Nền tảng làm nóng sơ bộ bằng hồng ngoại. Trên và dưới

có thể di chuyển lên/xuống. Điều này có thể làm cho hệ thống sưởi tập trung và đồng đều. Hiệu quả tăng tỷ lệ làm lại.
