Trạm làm lại Bga quang tự động

Trạm làm lại BGA quang tự động

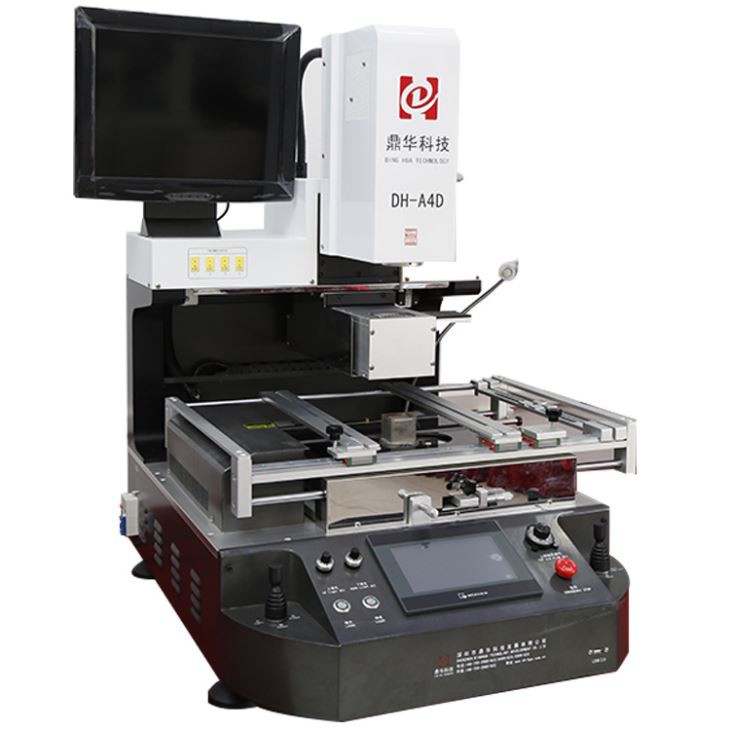

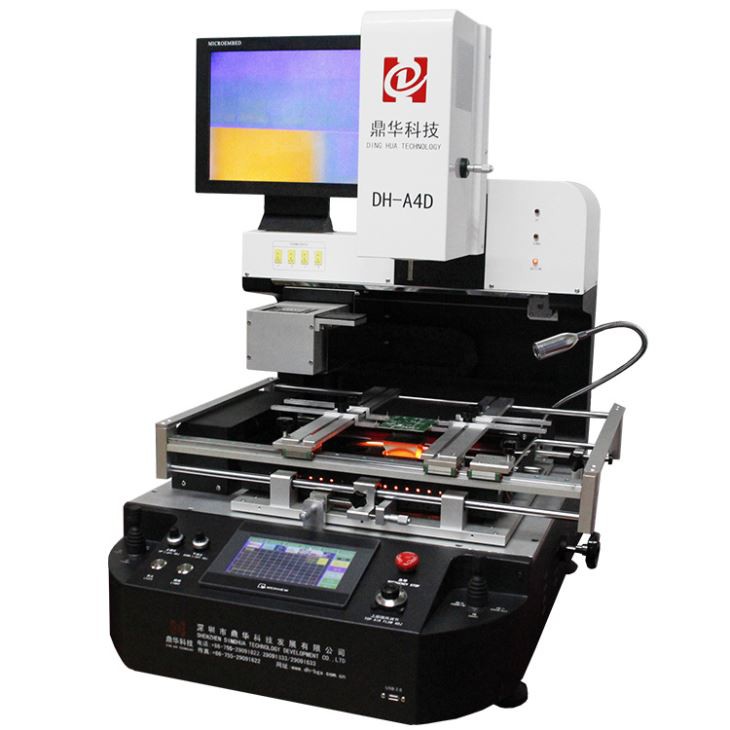

DH-A4D là một trạm làm lại BGA tuyệt vời có khu vực làm nóng sơ bộ IR có thể di chuyển, chip và CCD quang học hoàn toàn tự động

bộ nạp và điểm laser tích hợp ở đầu nóng phía trên, v.v. Điều này có thể giúp bạn thực hiện quy trình gia công lại dễ dàng và hiệu quả hơn.

Thông số sản phẩm của trạm làm lại BGA quang tự động

Chi tiết sản phẩm của máy reballing BGA quang hoàn toàn tự động

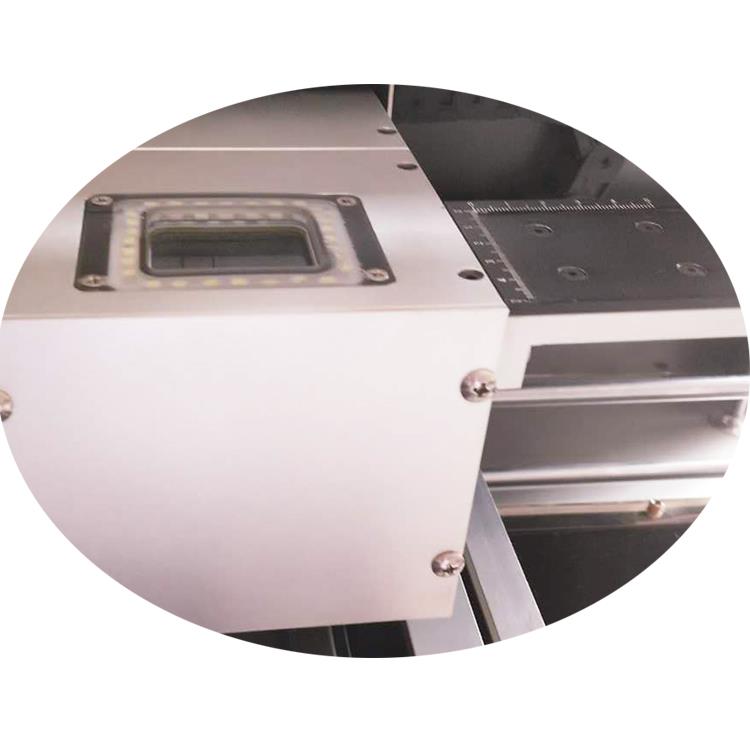

CCD quang hoàn toàn tự động được nhập khẩu từ Nhật Bản & bộ cấp chip được sử dụng cho chip có kích thước 1*1~80*80 mm,

khi máy đang hoạt động, đầu trên tích hợp bút chân không có thể tự động nhặt chip lên hoặc đặt chip lên.

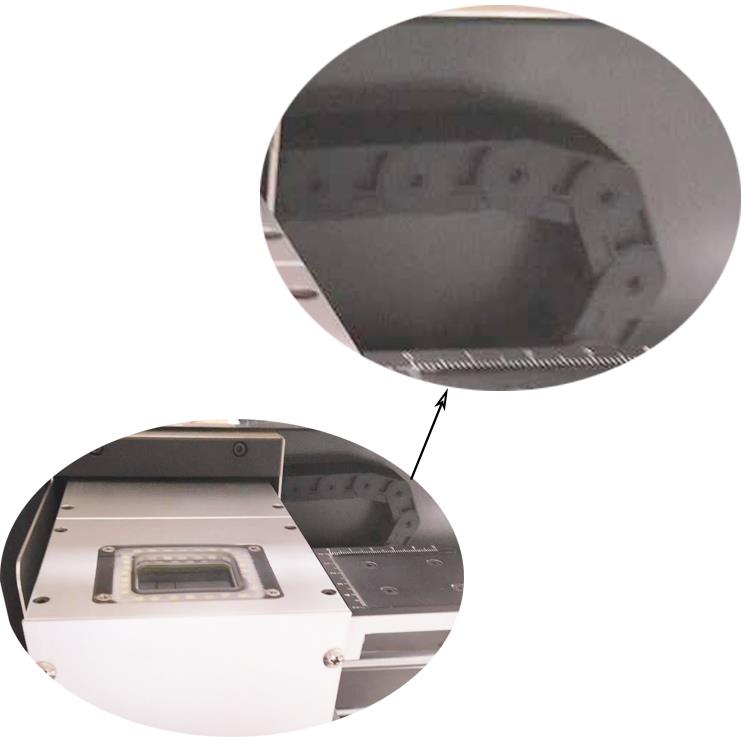

"Xích xe tăng" cho các loại cáp này chạy bằng bộ nạp chip & CCD quang học, an toàn và bền bỉ.

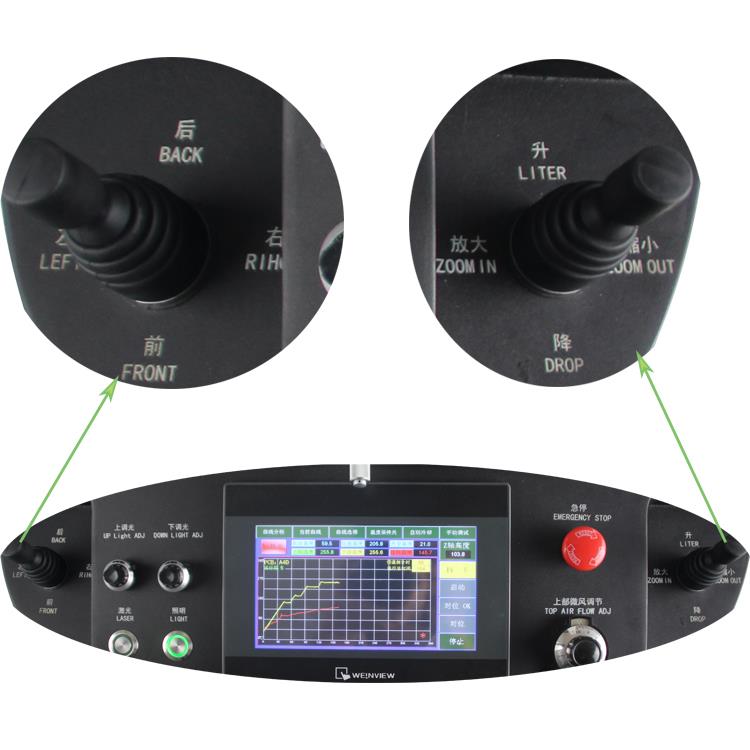

Hai cần điều khiển, khi sử dụng thủ công, một dành cho bộ nạp chip & CCD quang học được di chuyển sang trái/phải hoặc lùi/về phía trước,

một là để đầu trên chạy lên hoặc xuống, và hình ảnh trên màn hình điều khiển được phóng to hoặc thu nhỏ.

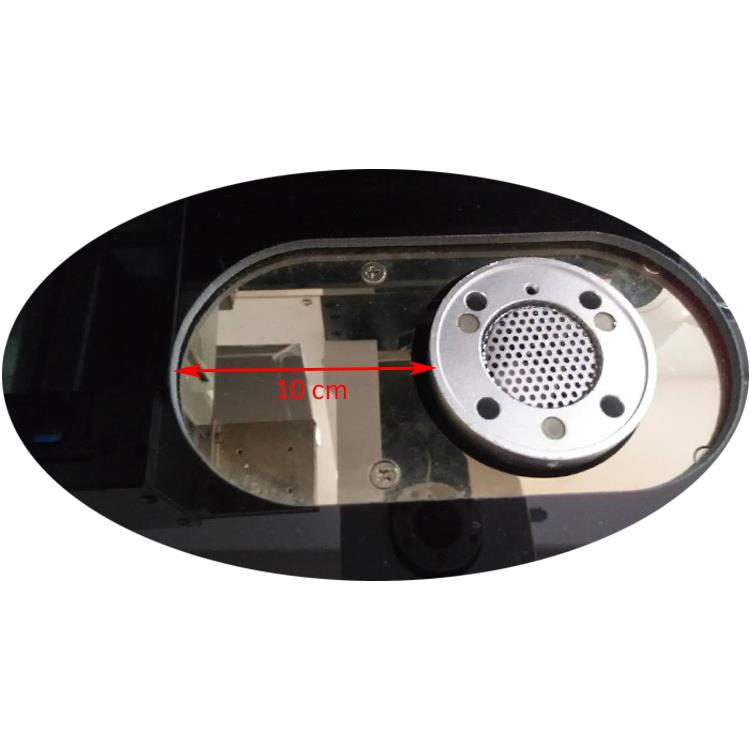

Khu vực gia nhiệt hồng ngoại, cho hình dạng khác nhau hoặc chip nằm ở vị trí khác nhau và khu vực IR bao gồm carbon

ống sưởi sợi (ánh sáng tối dễ dàng được hấp thụ bởi PCB và bền) và tấm chắn thủy tinh chống nhiệt độ cao

(ngăn không cho các bộ phận nhỏ hoặc bụi rơi vào bên trong).

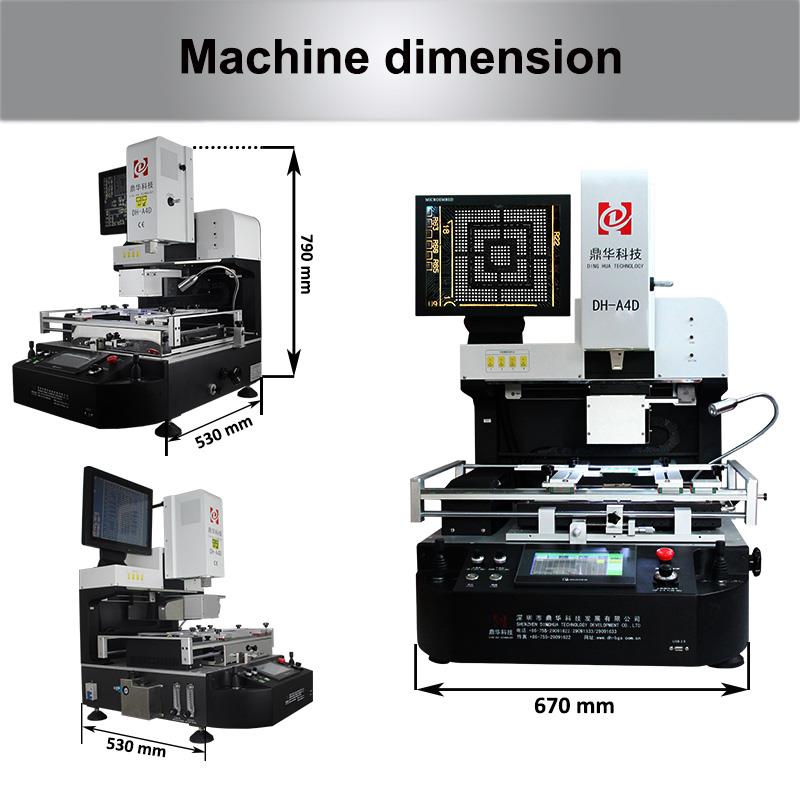

Trạm làm lại BGA DH-A4D, L*W*H=670*530*790mm, trọng lượng tịnh: 95kg, đóng gói trong hộp gỗ dán có xốp bên trong để

máy được bảo vệ Kích thước và trọng lượng phù hợp thuận tiện cho hầu hết các bàn làm việc, bất kể trong cửa hàng sửa chữa

hoặc xưởng.

Vận chuyển, đóng gói và hậu mãi của trạm làm lại BGA quang tự động

Những máy như máy DH-A4D này sẽ được rung ít nhất 24h trước khi giao hàng, bất kể xưa hay nay,

chúng tôi là người duy nhất rung cho trạm làm lại BGA, sau đó, hãy để nó chạy liên tục ít nhất 24 giờ.

Để đảm bảo máy móc sẽ hoạt động hiệu quả.

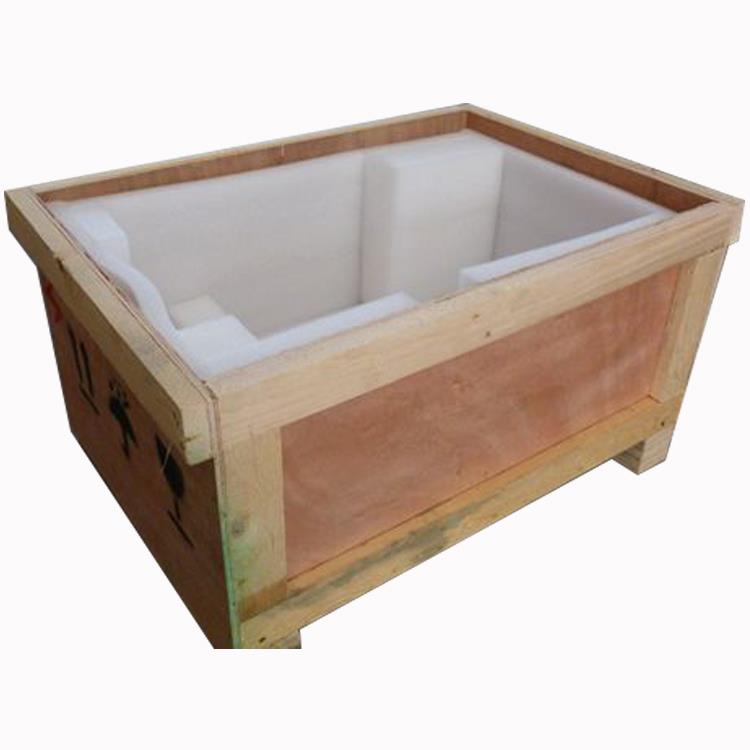

Đóng gói trong hộp gỗ dán (khử trùng), bất kể nó sẽ được vận chuyển đến đâu, không có giới hạn nào đối với

nhập khẩu. Ván gỗ dày và xốp bên trong có thể giúp máy được bảo vệ tốt, đồng thời có các hoa văn chỉ dẫn cảnh báo không bị lộn ngược, hướng lên trên và dễ vỡ, v.v. Để máy được bảo vệ tốt hơn trên đường vận chuyển.

Các khách hàng có giá trị đang sử dụng máy của chúng tôi

Những khách hàng như trên đã sử dụng trạm làm lại BGA của chúng tôi, không chỉ ở Trung Quốc mà còn ở nước ngoài, nếu bạn thân với họ, bạn có thể thử ký hợp đồng với họ và đi xem, để biết thêm chi tiết, vui lòng liên hệ với chúng tôi.

Câu hỏi thường gặp về trạm làm lại BGA tự động

1. H: Làm thế nào để tạo ra các thành phần xung quanh chip có thể hàn hoặc khử hàn?

Trả lời: Các vòi tùy chỉnh là cần thiết, nếu không có vòi thích hợp, thì vật liệu chịu nhiệt, chẳng hạn như,băng karpton.

2. Q:Nếu đây là lần đầu tiênTôi cố gắng đểlàm lại bảng, tôi nên làm như thế nào?

Trả lời: Lúc đầu, chúng tôi khuyên bạn nên thử làm lại bảng phế liệu.

3. H: Tôi có thể sử dụng nó để sửa chữa Iphone, Macbook và các PCBA khác không?

Trả lời: Chắc chắn rồi, miễn là PCB nhỏ hơn 410 * 450mm, thì chúng có thể được làm lại bằng máy này.

4. Q: Tôi có thể thêm một camera ở bên cạnh để xem bóng hàn nóng chảy không?

Trả lời: Có, nếu cần, có thể lắp đặt một camera cho camera đó, hình ảnh sẽ được hiển thị trên màn hình điều khiển đó.

Kiến thức về trạm làm lại BGA quang Automatci:

1. Thiết kế nhân bản:

Được nhúng với PC công nghiệp cộng với ổ đĩa động cơ bước cộng với mô-đun nhiệt độ thông minh, Ổn định và đáng tin cậy.

Giao diện Windows IOS bằng tiếng Anh và tiếng Trung cộng với giao diện USB, dễ vận hành.

Áp dụng hai vùng sưởi ấm, cả lò sưởi trên và lò sưởi dưới đều là không khí nóng,

Hệ thống gợi ý âm thanh. 5s-10s trước khi quá trình làm nóng kết thúc

2. Kiểm soát nhiệt độ chính xác:

Hai hệ thống sưởi nhiệt độ độc lập cộng với điều chỉnh tự cài đặt PID cộng với PLC, độ chính xác của nhiệt độ sẽ ở mức khoảng 2 độ.

Nó có thể thiết lập 8 phân đoạn sưởi ấm và lưu trữ lớn cấu hình nhiệt độ nhóm.

Đặt đường cong gia nhiệt BGA thuận tiện và tìm kiếm chỉ mục.

3. Căn chỉnh hình ảnh thuận tiện:

Căn chỉnh quang học cộng với hệ thống thấu kính màu CCD cộng với định vị bằng Laser

Tách 2 màu, phóng đại, điều chỉnh vi mô

Tự động lấy nét, tự động hiệu chỉnh, tự động phân biệt màu sắc.

Hệ thống điều chỉnh mức độ ánh sáng.

Máy ảnh Nhật Bản có thể di chuyển trước và sau.

Bơm chân không tích hợp, tự động lấy chip BGA.

Điều khiển cần điều khiển, phóng to và thu nhỏ, lên và xuống.

4. Thành phần chính xác:

Tinh chỉnh chính xác chip BGA

Tinh chỉnh micromet X, Y, Z, Độ chính xác của vị trí sẽ vào khoảng 0.01mm

Kẹp rãnh chữ V cộng với vật cố định đa năng phù hợp với mọi loại PCB.

Hệ thống sưởi và đầu gắn thiết kế 2 trong 1, định vị chính xác.

5. Thiết kế bảo mật hoàn hảo:

Với chức năng bảo vệ lỗi quạt, chức năng bảo vệ lỗi cặp nhiệt điện.

Bảo vệ quá nhiệt, chức năng dừng khẩn cấp.

Ứng dụng:

Thích hợp cho tất cả các loại BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, gói POP)

Chì và không chì.
