SMD BGA rework Station

Máy reballing bga bàn phím ir

Trạm rework BGA Full BGA với hai vùng sưởi ấm, phù hợp với các chip lớn (lên đến 80 × 80 mm) và các PCB khác nhau như trong TV, bảng điều khiển chơi game và máy tính .}



1. Tham số sản xuất của trạm làm lại SMD BGA

Tổng năng lượng	2300W
Máy sưởi trên cùng	450W
Máy sưởi dưới cùng	1800W, được đặt đầy đủ trong một ngăn được che chắn bằng kính
Quyền lực	110 ~ 250V 50/60Hz
Chuyển động đầu hàng đầu	Lên / xuống, xoay tự do .
Ánh sáng	Đèn LED Đèn LED Đèn LED, bất kỳ góc nào được điều chỉnh .
Kho	Lưu trữ 10 nhóm hồ sơ nhiệt độ
Định vị	V-Groove, hỗ trợ PCB có thể được điều chỉnh theo hướng x, y với một vật cố chung bên ngoài
Kiểm soát nhiệt độ	K cảm biến, vòng kín
Độ chính xác nhiệt độ	± 2 độ
Kích thước PCB	Tối đa 270 * 320 mm tối thiểu 20 * 20 mm
Chip BGA	5*5 ~ 80*80 mm
Khoảng cách chip tối thiểu	0,15 mm
Cảm biến nhiệt độ bên ngoài	1pc
Kích thước	L480 × W370 × H390 mm
Trọng lượng ròng	Khoảng 15,5kg





2. Chi tiết sản phẩm

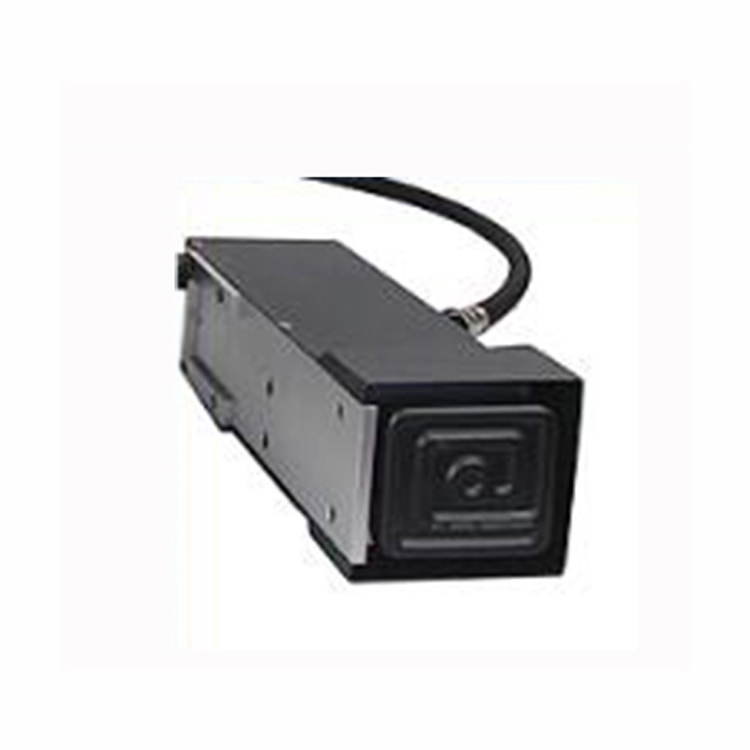

Máy sưởi IR hàng đầu: 80 × 80 mm, 450 W, 110 Từ240 V (tùy chọn) . có thể làm nóng hầu hết tất cả các loại chip .

Thích hợp cho các bo mạch chủ lên đến 270 × 320 mm .

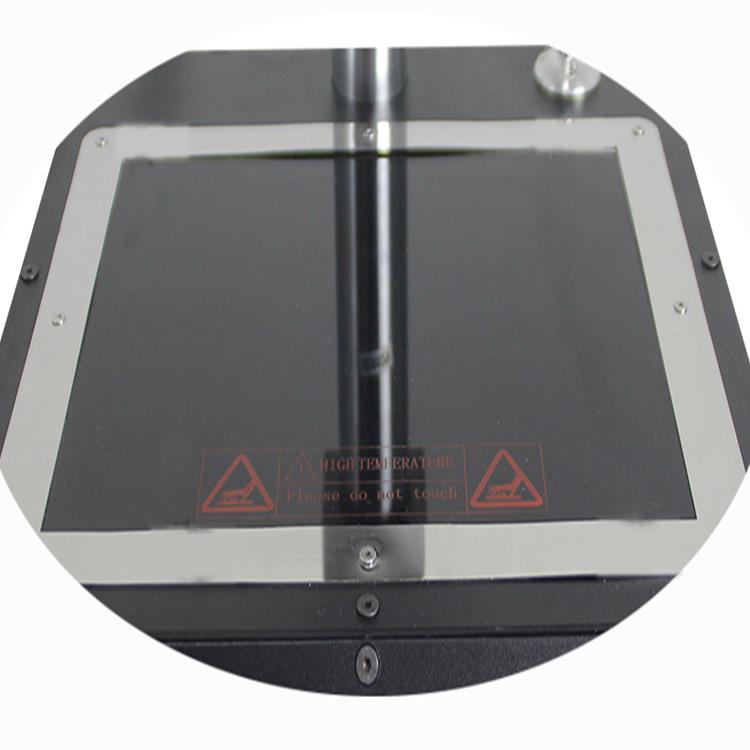

Máy sưởi IR dưới cùng: Được đặt hoàn toàn với tấm chắn thủy tinh .

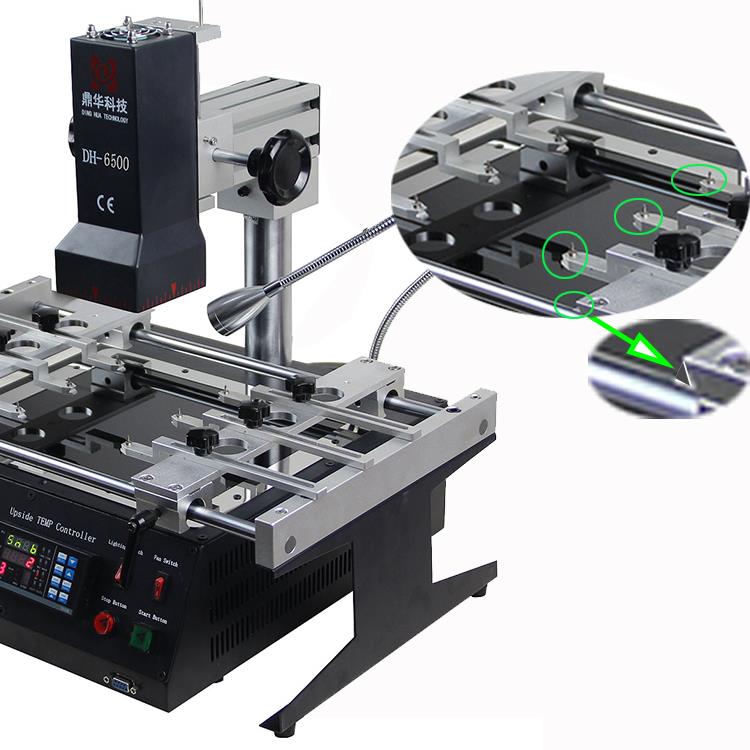

Đồ đạc phổ quátBao gồm các clip cá sấu, các rãnh "V" và các hỗ trợ lồi để bảo mật PCB của bất kỳ TV và máy tính hình dạng nào cho iPhone .

Bất kể PCB là TV, máy tính mặc dù iPhone, v.v. .

Đồ đạc phổ quát cho bất kỳ PCB nào có hình dạng không đều

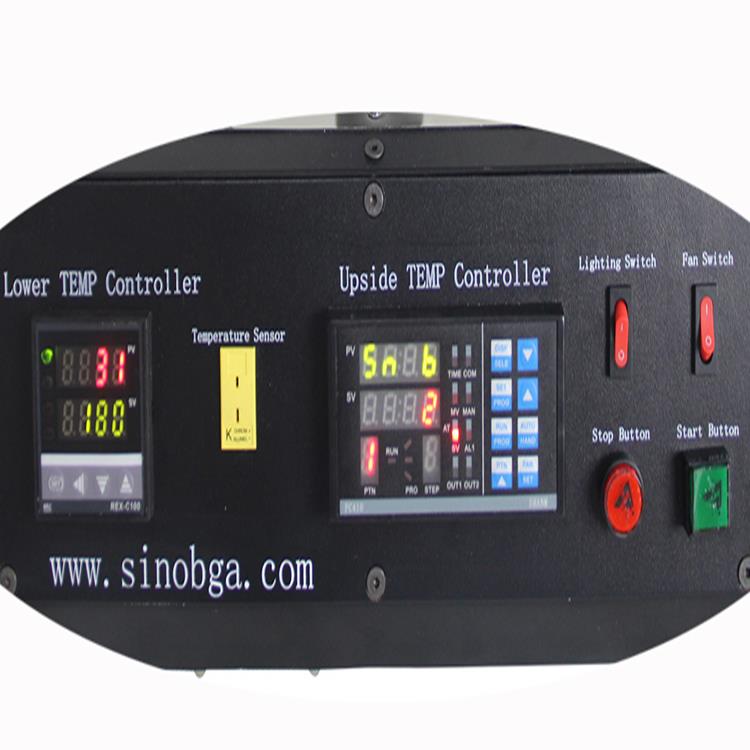

Bảng điều khiển thiết bị để cài đặt nhiệt độ và thời gian, dễ vận hành và sử dụng thuận tiện

Bảng điều khiển



3. Tính năng đặc biệt

• Nhập chất lượng cao, máy sưởi bền .
• Đài Loan được tạo ra bằng gốm Hồng ngoại bằng tấm che chắn bằng kính .
• Nước nóng IR vùng kép: Cả hai vùng làm nóng trước và dưới .}
• Kiểm soát nhiệt độ vòng kín loại K với độ chính xác ± 2 độ .
• Đầu nối cảm biến bên ngoài để đọc nhiệt độ chính xác hơn .
• Cảnh báo âm thanh: Nhắc lại giọng nói 5 trận10 s Trước khi chu kỳ gia nhiệt kết thúc, giúp người vận hành chuẩn bị .



4. Dịch vụ của chúng tôi

• Trước khi giao hàng: Mỗi máy trải qua thử nghiệm rung 24 giờ, theo sau là kiểm tra cuối cùng .
• Sau khi giao hàng: Khi đến hải quan, chúng tôi liên hệ với bạn qua email, điện thoại hoặc whatsapp để giúp giải phóng mặt bằng .
• Khi nhận: Chúng tôi cung cấp hướng dẫn cài đặt và hỗ trợ vận hành .

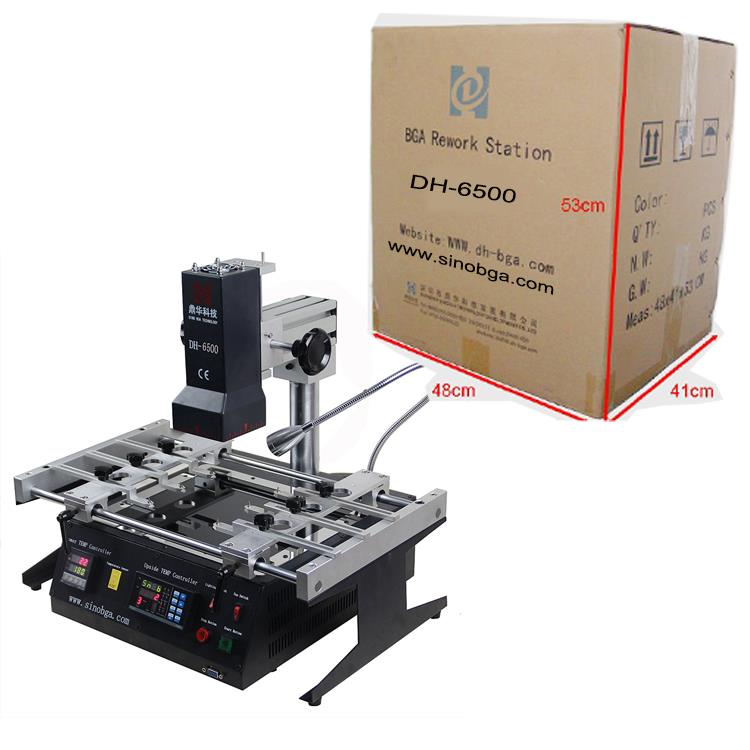

5. Đóng gói

• Hộp đựng carton với các phần chèn bọt để vận chuyển an toàn .
• Kích thước đóng gói: 48 × 53 × 41 cm; Tổng trọng lượng: 23 kg .



Câu hỏi thường gặp



Công cụ và vật liệu

Sửa chữa là và có thể luôn luôn là một hoạt động tốn nhiều công sức cao, dựa nhiều vào các kỹ năng vận hành cá nhân hơn là tự động hóa . Mặc dù có sẵn các công cụ sửa chữa tuyệt vời, nhiều hoạt động sửa chữa trong nhà được trang bị kém . Sau đây là một số hướng dẫn cơ bản cho thiết bị cần thiết trong hoạt động sửa chữa hiện đại::



1. Máy trạm công thái học

Công việc sửa chữa hiệu quả không thể được thực hiện trên bàn làm việc cũ hoặc thiết lập tạm thời . sửa chữa bảng PC đòi hỏi mức độ tập trung cao và độ khéo léo Để cải thiện hiệu quả .





2. Kính hiển vi âm thanh nổi chất lượng cao

Không thể sửa chữa chính xác mà không có loại kính hiển vi này có sẵn tại mọi thời điểm .} Truy cập hạn chế là không đủ, vì nó phải được sử dụng liên tục . Các hệ thống chiếu sáng với những ngỗng linh hoạt cho hướng ánh sáng là những lựa chọn tốt nhất cho mục đích này .}



3. Hàn

Hàn chính xác là rất quan trọng đối với các hoạt động sửa chữa hiện đại . Kỹ thuật viên không còn có thể dựa vào các công cụ hàn truyền thống thường được sử dụng chỉ vài năm trước . giờ đây chúng yêu cầu bàn ủi chất lượng hàng đầu có thể kiểm soát được, có thể kiểm soát được



4. Công cụ loại bỏ thành phần

Sự gia tăng của các thành phần - cả lớn và nhỏ - đòi hỏi một loạt các công cụ và kỹ thuật chuyên dụng để loại bỏ an toàn và hiệu quả . Các công cụ này thường sử dụng một trong các phương pháp sưởi ấm sau: dẫn điện Ứng dụng .



5. Trạm làm nóng trước

Bất cứ khi nào có thể, làm nóng toàn bộ bảng PC trước khi loại bỏ các thành phần SMT . làm nóng trước làm giảm sốc nhiệt từ việc sưởi ấm cục bộ và tăng tốc quá trình làm lại . loại bỏ khỏi lò hoặc làm nóng nó lên khỏi nhiệt độ môi trường .



6. Công cụ khoan và mài vi mô

Các dụng cụ khoan và mài bằng tay cồng kềnh, chứa cả động cơ và nguồn điện trong tay cầm rất khó kiểm soát để sửa chữa chi tiết công việc . Một công cụ khoan theo kiểu nha khoa nhẹ, chất lượng cao được ưa thích cho các nhiệm vụ chính xác .}
