Trạm hàn hồng ngoại

                                                                                      Trạm hàn hồng ngoại

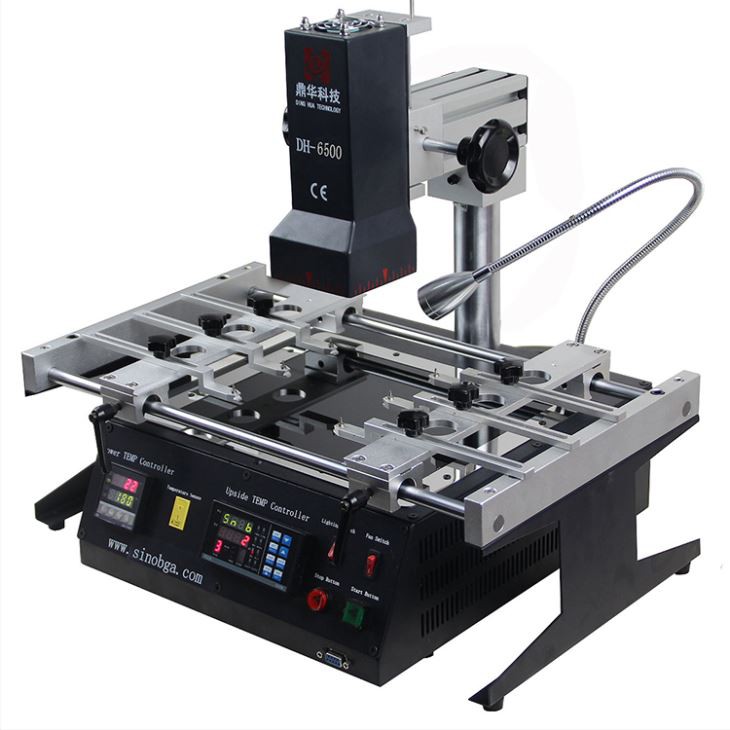

Trạm làm lại IR BGA đầy đủ với 2 khu vực sưởi ấm, phù hợp với chip kích thước lớn (dưới 80 * 80 mm),

và những PCB đó, chẳng hạn như TV, bảng điều khiển trò chơi và máy tính, v.v.

Thông số sản xuất

Tổng công suất	2300W
Máy sưởi hàng đầu	450W
Máy sưởi đáy	1800W, được bao bọc hoàn toàn trong ngăn được che chắn bằng kính
Quyền lực	110~250V 50/60Hz
Chuyển động đầu trên	Lên/xuống, xoay tự do.
Chiếu sáng	Đèn led làm việc Đài Loan, điều chỉnh mọi góc độ.
Kho	Lưu trữ 10 nhóm hồ sơ nhiệt độ
Định vị	Rãnh chữ V, hỗ trợ PCB có thể được điều chỉnh theo hướng X, Y với bộ cố định đa năng bên ngoài
Kiểm soát nhiệt độ	Cảm biến K, vòng kín
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 270 * 320 mm Tối thiểu 20 * 20 mm
chip BGA	5*5~80*80mm
Khoảng cách chip tối thiểu	0,15 mm
Cảm biến nhiệt độ bên ngoài	1 cái
Kích thước	L480% c3% 97W370% c3% 97H390 mm
trọng lượng tịnh	Khoảng 15,5kg

Chi tiết sản phẩm

Bộ gia nhiệt hồng ngoại hàng đầu, 80*80 mm, được sử dụng để làm nóng hầu hết tất cả các chip

Được sử dụng rộng rãi cho các bo mạch chủ có kích thước lớn lên tới 270*320 mm

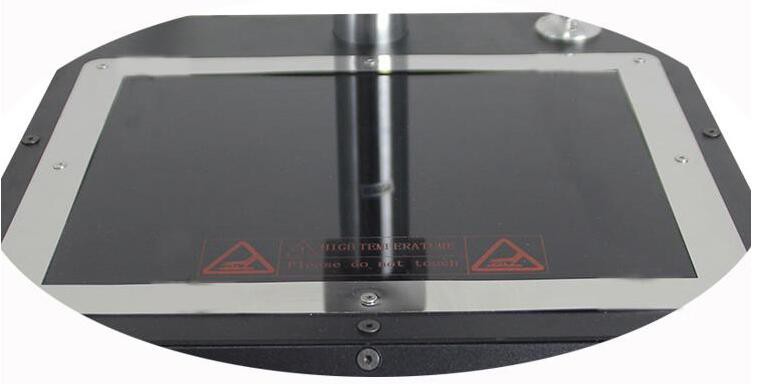

IR phía dưới được bao bọc hoàn toàn trong một lớp kính được che chắn

Bảng điều khiển cài đặt nhiệt độ và thời gian, dễ vận hành và sử dụng thuận tiện

Bảng điều khiển thiết bị

Trạm hàn hồng ngoại - Tính năng đặc biệt:

• Máy sưởi nhập khẩu: chất lượng cao và bền.
• Tấm gốm gia nhiệt hồng ngoại Đài Loan có tấm bảo vệ bằng kính.
• Hai vùng sưởi ấm: vùng sưởi phía trên là hồng ngoại và vùng phía dưới cũng là vùng sưởi hồng ngoại.
• Điều khiển vòng kín loại K: độ chính xác nhiệt độ nằm trong phạm vi ± 2 độ. Đầu nối cảm biến bên ngoài phát hiện nhiệt độ thực tế trong quá trình gia nhiệt.
• Hệ thống thông báo bằng âm thanh: lời nhắc bằng giọng nói xuất hiện 5–10 giây trước khi hoàn tất quá trình làm nóng, cảnh báo người vận hành chuẩn bị.

Dịch vụ của chúng tôi

• Trước khi giao hàng: Máy sẽ được kiểm tra độ rung ít nhất 12 giờ trước khi giao hàng. Sau đó, máy sẽ được kiểm tra lại để đảm bảo hoạt động bình thường.
• Sau khi giao hàng: Khi máy đến địa điểm của bạn, chúng tôi sẽ liên hệ với bạn qua email, điện thoại hoặc WhatsApp để xác nhận rằng hàng hóa đã được xử lý kịp thời.
• Biên lai máy: Chúng tôi sẽ cung cấp hỗ trợ kỹ thuật cho việc cài đặt và vận hành.

Câu hỏi thường gặp

Hỏi: Sản phẩm được đóng gói như thế nào?

Trả lời: Sản phẩm được đóng gói trong hộp carton có xốp bên trong để bảo vệ.

Hỏi: Bạn có phải là nhà máy không?

Trả lời: Có, chúng tôi là một nhà máy có bộ phận R&D riêng và xưởng không bụi.

Hỏi: Nếu tôi đặt hàng số lượng lớn, tôi có thể nhận được mức giá tốt hơn không?

Đ: Có, vui lòng liên hệ với chúng tôi để biết chi tiết.

Hỏi: Tôi có thể ghé thăm xưởng của bạn không?

A: Vâng, bạn có thể ghé thăm. Xin vui lòng cho chúng tôi biết trước.

Trạm hàn hồng ngoại - Xử lý lắp ráp điện tử

Xả tĩnh điện (ESD)

Một số thành phần được sử dụng trong các bộ phận điện tử rất nhạy cảm với tĩnh điện và có thể bị hỏng do phóng điện. Điện tích tĩnh được tạo ra khi các vật liệu không dẫn điện bị tách ra, chẳng hạn như khi nhấc hoặc mở túi nhựa, khi xảy ra ma sát giữa quần áo tổng hợp hoặc khi phân tán băng nhựa. Những khoản phí này cũng có thể phát sinh từ nhiều nguồn khác.

Các điện tích tĩnh điện có thể tích tụ trên các dây dẫn gần đó, chẳng hạn như da người, và phóng ra dưới dạng tia lửa điện giữa các dây dẫn. Ví dụ, khi người mang điện tích tĩnh điện chạm vào bề mặt của cụm bảng in, hư hỏng có thể xảy ra nếu sự phóng điện đi qua mô hình dẫn điện đến bộ phận nhạy cảm với tĩnh điện. Điều quan trọng cần lưu ý là con người thường không thể cảm nhận được mức độ hư hỏng tĩnh điện đối với các bộ phận (thường dưới 3,{2}} vôn).

Quá ứng suất điện (EOS)

Thiệt hại do quá căng thẳng về điện (EOS) có thể do các xung năng lượng không mong muốn gây ra, có thể xảy ra trong bàn ủi hàn, máy chiết chất hàn, dụng cụ kiểm tra và các thiết bị hoạt động bằng điện khác. Thiết bị này phải được thiết kế để ngăn chặn sự phóng điện có thể gây hại.

Khu vực làm việc an toàn ESD/EOS

Mục đích của khu vực làm việc an toàn ESD/EOS là ngăn ngừa hư hỏng các bộ phận nhạy cảm do xung điện và phóng tĩnh điện. Những khu vực này phải được thiết kế và bảo trì để giảm thiểu nguy cơ hư hỏng ESD/EOS.

Phương pháp xử lý và lưu trữ

1, cụm bo mạch PCphải luôn được xử lý ở khu vực làm việc được chỉ định phù hợp.

2, Các khu vực làm việc được chỉ định phải được kiểm tra định kỳ để đảm bảo chúng tiếp tục đáp ứng các tiêu chuẩn an toàn về bảo vệ ESD. Những mối quan tâm chính bao gồm:

• A. Phương pháp nối đất thích hợp.
• B. Sự tiêu tán tĩnh điện của bề mặt làm việc.
• C. Sự tiêu tán tĩnh điện của bề mặt sàn.
• D. Vận hành máy thổi ion và súng hơi ion.

3, Khu vực làm việc được chỉ định phải không có vật liệu tạo tĩnh điện như Xốp, nhựa vinyl, nhựa, vải hoặc bất kỳ vật liệu nào khác tạo ra điện tích.

4, Khu vực làm việc phải sạch sẽ, gọn gàng. Để ngăn ngừa ô nhiễm các cụm bo mạch PC, không được phép ăn uống hoặc hút thuốc trong khu vực làm việc.

5, Khi không sử dụng, các bộ phận nhạy cảm và bo mạch PC phải được bảo quản trong túi hoặc hộp được che chắn.

6, Khi xử lý các cụm bo mạch PC, người vận hành phải được nối đất đúng cách bằng một trong các phương pháp sau:

• A. Đeo dây đeo cổ tay nối đất.
• B. Mang hai miếng đệm gót chân và giữ cả hai chân trên bề mặt sàn tiêu tán tĩnh điện.

7, Các cụm bo mạch PC phải được xử lý bằng các cạnh. Tránh chạm vào các mạch hoặc linh kiện (xem Hình 1).

8,Các thành phần cũng nên được xử lý bằng các cạnh bất cứ khi nào có thể. Tránh chạm vào các dây dẫn linh kiện (xem Hình 2).

9, Không nên sử dụng kem dưỡng da tay và kem dưỡng da có chứa silicone vì chúng có thể gây ra các vấn đề về khả năng hàn và bám dính epoxy. Hiện có sẵn các loại dung dịch đặc biệt được pha chế để ngăn chặn sự nhiễm bẩn của bo mạch PC.

10, Nên tránh xếp chồng các bo mạch và cụm PC để tránh hư hỏng vật lý. Giá đỡ và khay đặc biệt có sẵn để xử lý.
