Trạm làm lại BGA quang bán tự động
1. Giới thiệu sản phẩm Định nghĩa mới về sửa chữa bo mạch - tự động, linh hoạt và quy trình đáng tin cậy! · Đầu gia nhiệt lai 1200 W hiệu suất cao, gia nhiệt đáy IR diện tích lớn với 3 vùng gia nhiệt 3000W) · Căn chỉnh linh kiện tự động và chính xác với sự trợ giúp của máy...
Mô tả
Trạm làm lại BGA quang bán tự động
1. Giới thiệu sản phẩm
Một định nghĩa mới về sửa chữa bo mạch: tự động, linh hoạt và đáng tin cậy về quy trình!
- Đầu sưởi lai 1200 W hiệu quả cao
- Hệ thống sưởi đáy hồng ngoại đồng nhất, diện tích lớn với 3 vùng sưởi ấm (mỗi vùng 800 W)
- Căn chỉnh thành phần tự động và chính xác với sự trợ giúp của thị giác máy
- Hệ thống trục điều khiển bằng động cơ có độ chính xác cao để đặt các bộ phận (+/- 0.025 mm)
- Đảm bảo kết quả sửa chữa có thể tái tạo, độc lập với người dùng
- Kiểm soát quy trình và tài liệu thông qua phần mềm vận hành HRSoft
- Hoạt động hoàn toàn tự động hoặc bán tự động
- Thích hợp để sử dụng với Trạm Dip&Print
2. Thông số sản phẩm
|
Kích thước (W x D x H) tính bằng mm |
660*620*850mm |
|
Trọng lượng tính bằng kg |
70 kg |
|
Thiết kế chống tĩnh điện (y/n) |
y |
|
Xếp hạng sức mạnh tính bằng W |
5300W |
|
Điện áp danh định tính bằng V/AC |
110~220V 50/60Hz |
|
Sưởi ấm trên |
Khí nóng 1200W |
|
Hệ thống sưởi thấp hơn |
Khí nóng 1200W |
|
Khu vực làm nóng sơ bộ |
Hồng ngoại 2700W, kích thước:250 x 330mm |
|
Kích thước PCB tính bằng mm |
từ 20*20~370*450mm |
|
Kích thước thành phần tính bằng mm |
từ 1*1 80*80 |
|
Hoạt động |
7-Màn hình cảm ứng tích hợp inch, độ phân giải 800*480 |
|
Biểu tượng kiểm tra |
CN |
3. Ứng dụng sản phẩm
Tháo gỡ, định vị và hàn tất cả các loại thiết bị gắn trên bề mặt (SMD): BGA, BGA kim loại, CGA,
Ổ cắm BGA, QFP, PLCC, MLF và các bộ phận thu nhỏ có chiều dài cạnh lên tới 1 x 1 mm.

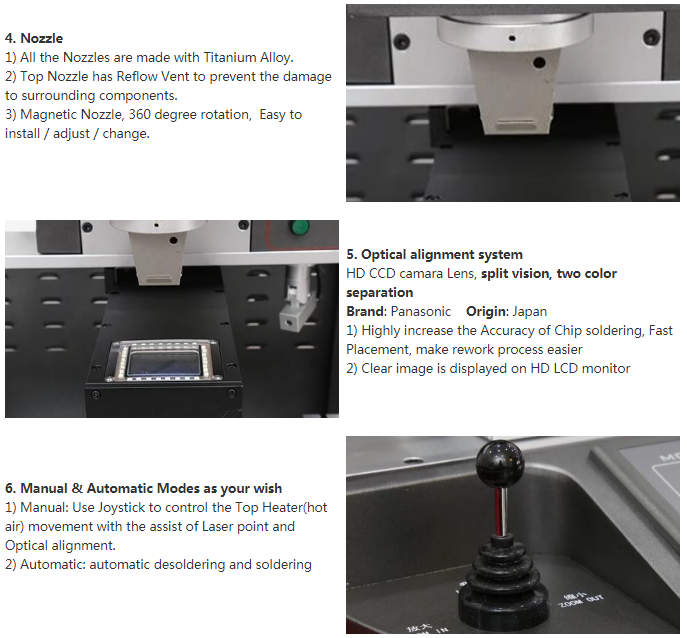

4. Chi tiết sản phẩm
5. Trình độ sản phẩm
6. Dịch vụ của chúng tôi
Để hỗ trợ khách hàng, chúng tôi cung cấp các dịch vụ Hỗ trợ Kỹ thuật và Bán hàng Tiêu chuẩn Vàng từ các văn phòng Dinghua của chúng tôi.
Các kỹ sư được đào tạo chuyên sâu của chúng tôi có kinh nghiệm trong tất cả các loại ứng dụng làm lại và có thể hỗ trợ các quy trình, vòi phun, giấy nến, phụ tùng và tùy chỉnh.
7. Câu hỏi thường gặp
Hỏi: Máy làm lại Dinghua BGA kiểm soát nhiệt độ như thế nào? Máy có quá nóng và làm hỏng PCB hoặc chip không?
Trả lời: Máy làm lại Dinghua BGA có thể làm nóng đồng thời chip PCB và BGA. Bộ gia nhiệt hồng ngoại thứ ba làm nóng đều PCB từ dưới lên để tránh biến dạng PCB trong quá trình sửa chữa. Tất cả ba máy sưởi có thể được điều khiển độc lập.
Nó sử dụng cặp nhiệt điện loại K với điều khiển vòng kín và hệ thống bù nhiệt độ tự động PID, cùng với PLC và mô-đun nhiệt độ, để đảm bảo kiểm soát nhiệt độ chính xác với độ lệch ±2 độ.
Hỏi: Làm thế nào máy làm lại Dinghua BGA đảm bảo an toàn để bảo vệ người vận hành trong trường hợp khẩn cấp?
Trả lời: Máy được chứng nhận CE và được trang bị nút khẩn cấp. Ngoài ra, còn có cảnh báo bằng giọng nói kích hoạt khoảng 5 giây trước khi quá trình hàn/khử mối hàn hoàn tất. Nó cũng có hệ thống bảo vệ tắt nguồn tự động trong trường hợp xảy ra sự cố bất thường, với bộ điều khiển bảo vệ quá nhiệt kép.
