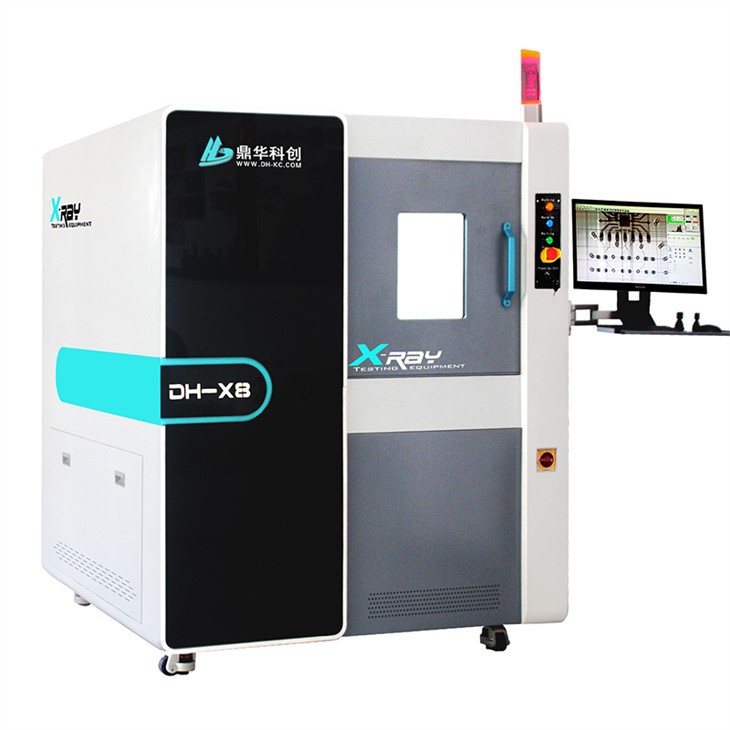

Kiểm tra máy X-quang

Kiểm tra máy X-quang là quá trình sử dụng tia X để kiểm tra các vật thể hoặc vật liệu xem có khuyết tật hoặc bất thường hay không. Phương pháp này thường được sử dụng trong các ngành công nghiệp như sản xuất, hàng không và chăm sóc sức khỏe.

Gửi yêu cầu

Mô tả

Kiểm tra máy X-quang

Trong sản xuất, kiểm tra máy bằng Tia X được sử dụng để kiểm tra các mối hàn, vật đúc và linh kiện điện tử để phát hiện

các khuyết tật như vết nứt, lỗ rỗng và tạp chất.

Tính năng:

Thiết bị này đáp ứng các yêu cầu kiểm tra tia X chung và có nhiều ứng dụng.
Nguồn tia X sử dụng ống tia X kèm theo nhập khẩu, 90KV.
Thiết kế có độ phân giải cao mang lại hình ảnh đẹp nhất trong khung thời gian rất ngắn.
Khả năng chịu tải xấp xỉ 10-20KG, với bệ tải 580mm * 570mm.
Định vị điều hướng con trỏ, chọn nhanh vị trí chụp.
Laser tự động điều hướng và định vị, lựa chọn nhanh chóng vị trí chụp.
Phát hiện đa góc nghiêng giúp phát hiện khuyết tật mẫu dễ dàng hơn, Tấm phẳng ống đèn có thể xoay
(0-60 độ ), giúp hình ảnh phát hiện rõ ràng và trực quan hơn.

Thông số phần cứng:


Nguồn tia X	Thương hiệu ống đèn	Hamamatsu
	Loại ống đèn	Nguồn tia X vi tiêu điểm mục tiêu phản xạ kín
	Điện áp ống đèn	90KV
	Dòng điện ảnh	10~200μA
	Kích thước tiêu điểm	5μm
Máy dò tấm phẳng	Loại máy dò	Máy dò màn hình phẳng kỹ thuật số độ phân giải cao (FPD)
	tỷ lệ phân giải	85μm
	Kích thước nền tảng	580*570mm
	Tải tối đa	20kg
Vỏ máy	Tấm chì bên trong	tấm chì dày 5mm
	Cân nặng	1000kg
	Kích thước	1440L1530W1820H
Sức mạnh và độ ẩm	Nguồn điện	110~220V +/-10% 5A
	Công suất định mức	1000W
	Nhiệt độ làm việc	25 +/- 3 độ
	Độ ẩm	50%RH±10%
Quy định an toàn	Cửa sổ quan sát bằng kính chì	Kính chì trong suốt, có thể quan sát được vật đo
	Liều bức xạ	Áp dụng kết cấu bảo vệ bằng thép chì, cửa sổ phía trước được làm bằng kính chứa chì có tác dụng chống bức xạ. Tại bất kỳ vị trí nào cách hộp 20 mm, suất liều bức xạ tương đương được kiểm tra nhỏ hơn hoặc bằng 1 μ SV/H đạt tiêu chuẩn
	Khóa liên động an ninh	Hai công tắc giới hạn độ nhạy cao được đặt ở vị trí mở cửa để bảo trì và bảo trì thiết bị. Khi cửa được mở, nguồn bức xạ sẽ tự động được bảo vệ và không thể mở được
	Nút dừng khẩn cấp	Nằm cạnh vị trí thao tác, nhấn để tắt nguồn ngay lập tức.
	cửa sổ nhìn thấy được	Với cửa sổ trong suốt và nhìn thấy được, có thể dễ dàng quan sát tình trạng mẫu trực tiếp từ cửa sổ trong quá trình vận hành thiết bị
	Bảo vệ ống tia X	Chỉ sau khi tắt X-quang bạn mới có thể để phần mềm thực hiện các thao tác khác
