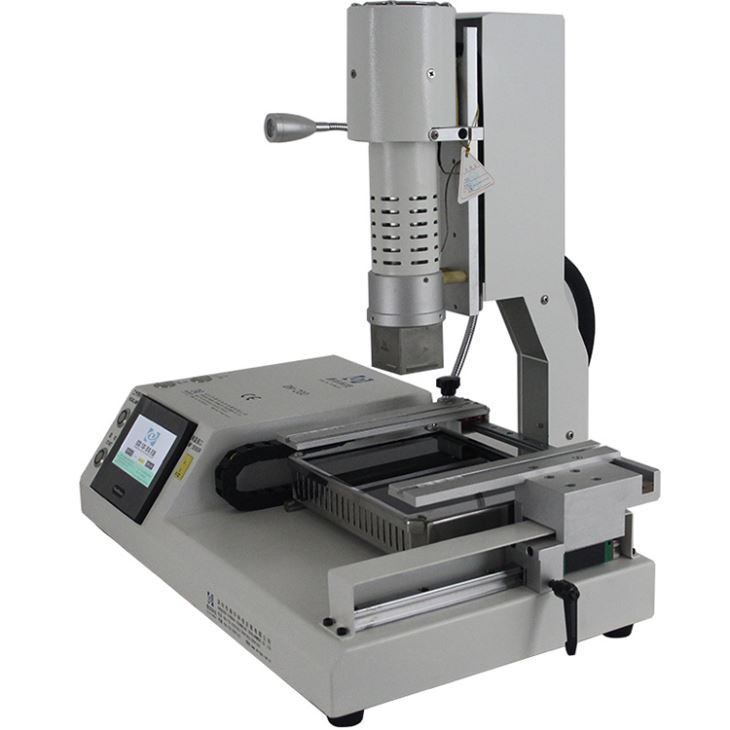

Màn hình cảm ứng HD Trạm hàn Bga

Trạm hàn BGA màn hình cảm ứng HD



Máy làm lại điện thoại di động nhỏ, tự động di chuyển lên/xuống đầu trên và có thể di chuyển sang trái hoặc sang phải bằng tay,

ngoại trừ điện thoại di động, còn sửa chữa webcam, hộp Wifi và một số thiết bị liên lạc nhỏ, v.v.

Thông số sản phẩm của trạm hàn BGA màn hình cảm ứng HD

Tổng công suất	2300W
Máy sưởi không khí nóng hàng đầu	450W
Lò sưởi diode dưới	1800W
Quyền lực	AC110/220V±10％50/60Hz
Chiếu sáng	Đèn led làm việc Đài Loan, điều chỉnh mọi góc độ.
Chế độ hoạt động	Màn hình cảm ứng độ nét cao, giao diện đàm thoại thông minh, cài đặt hệ thống kỹ thuật số
Kho	5000 nhóm
Chuyển động nóng hàng đầu	Tự động lên/xuống bằng nút bấm, chỉnh tay Phải/trái,
Khu vực làm nóng sơ bộ IR thấp hơn	Chuyển động phía sau / phía trước bằng tay.
Định vị	Định vị thông minh, PCB có thể được điều chỉnh theo hướng X, Y với "hỗ trợ 5 điểm" + khung PCB rãnh chữ V + đồ gá phổ thông.
Kiểm soát nhiệt độ	Cảm biến K, vòng lặp đóng
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 170×220 mm Tối thiểu 22×22 mm
chip BGA	2x2 mm - 80x80 mm
Khoảng cách chip tối thiểu	0.15mm
Cảm biến nhiệt độ bên ngoài	1 cái
Kích thước	L540*W310*H500mm
trọng lượng tịnh	16kg



Chi tiết sản phẩm Trạm hàn BGA màn hình cảm ứng HD

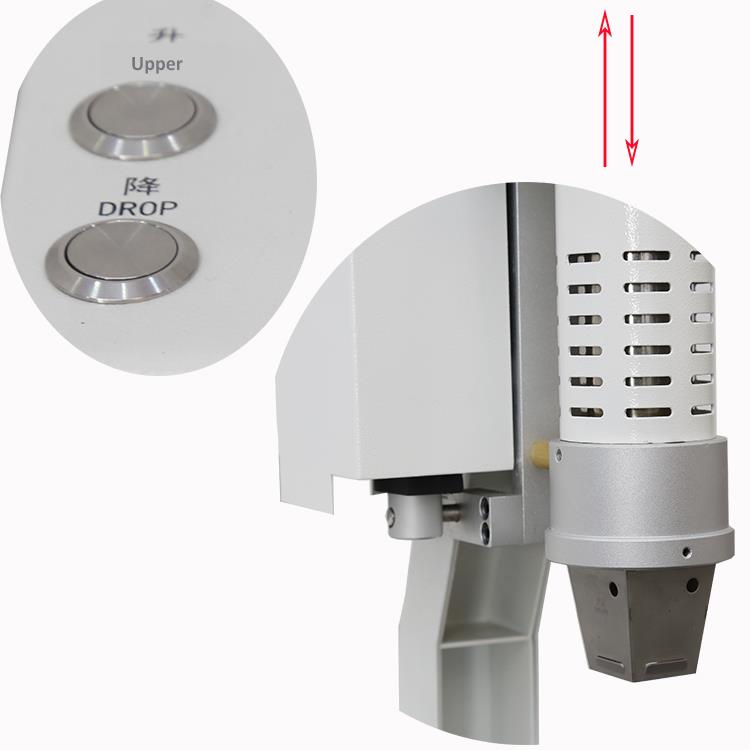

Đầu trên tự động, di chuyển lên hoặc xuống bằng cách nhấn các nút để hàn hoặc tháo chip điện thoại di động, chẳng hạn như Iphone,

Samsung và Huawei, v.v.

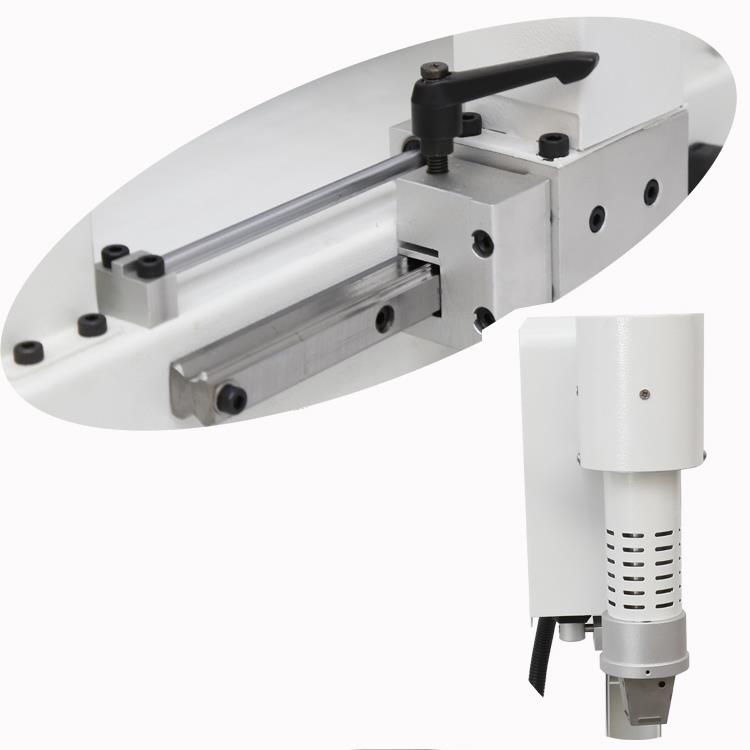

Ray dẫn hướng cho đầu trên dễ dàng di chuyển sang trái hoặc phải

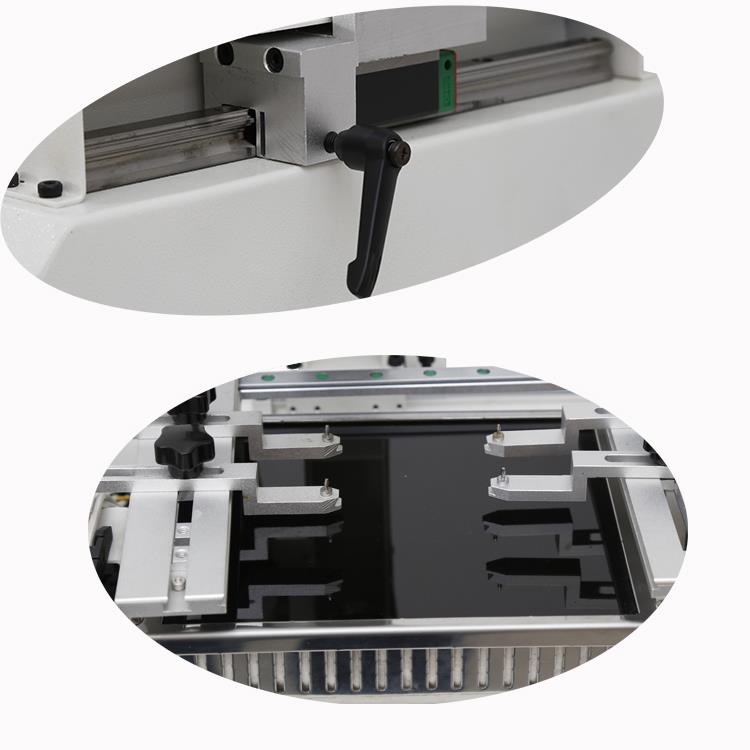

Đường ray dẫn hướng cho khu vực làm nóng sơ bộ IR được di chuyển về phía sau hoặc phía trước

Beam đặt PCB lên, có thể di chuyển sang trái hoặc phải để cố định PCB

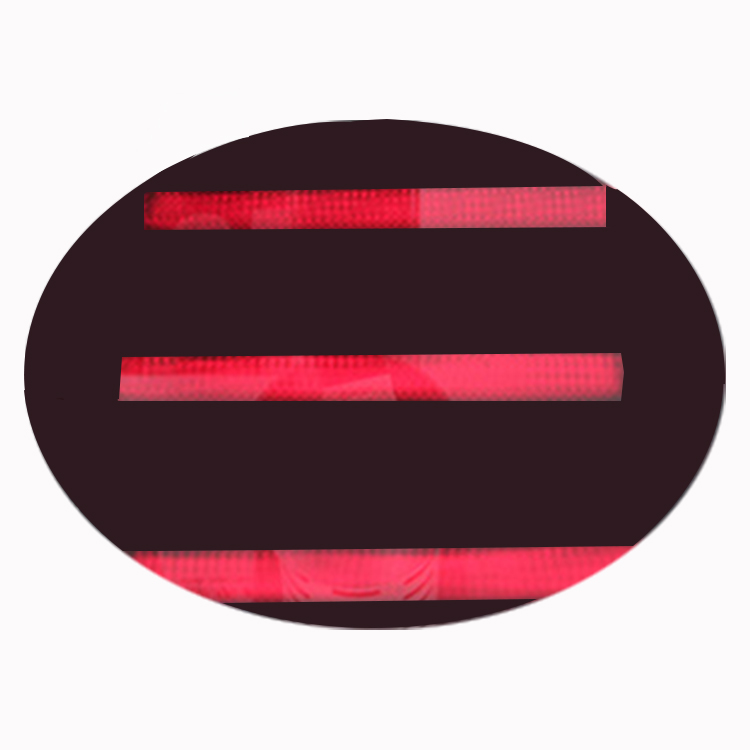

Ống sưởi bằng sợi carbon nhập khẩu từ Đức, dành cho điện thoại di động và hệ thống sưởi sơ bộ PCB nhỏ khác, chống cao

lớp phủ kính nhiệt độ, để ngăn chặn bất kỳ thành phần nhỏ hoặc bụi nào rơi vào bên trong.

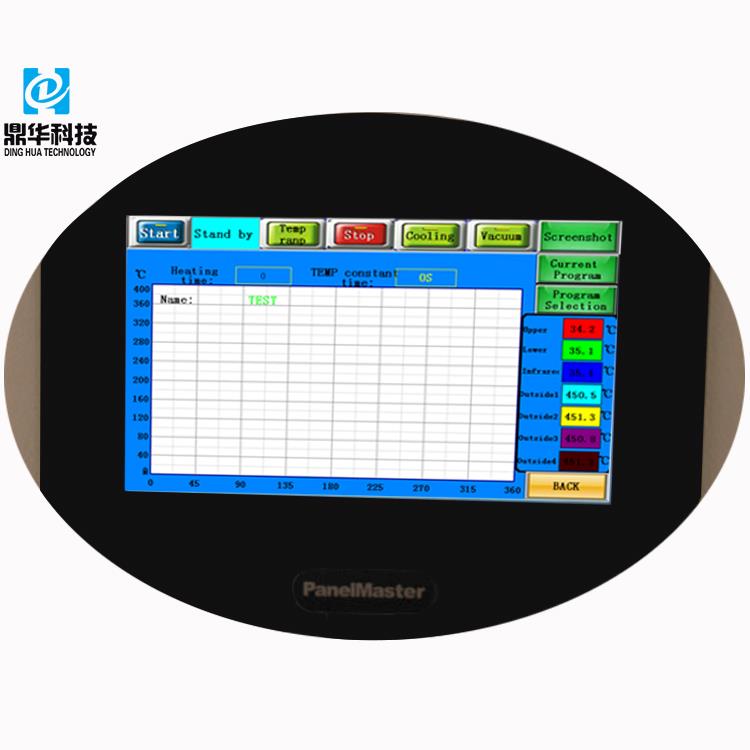

Máy tính thương hiệu PanelMaster, cài đặt đầy đủ các thông số, bấm "khởi động" để khởi động máy, kiểm soát nhiệt độ nhiều hơn

chính xác, tần số bắt nhiệt độ nhanh hơn.

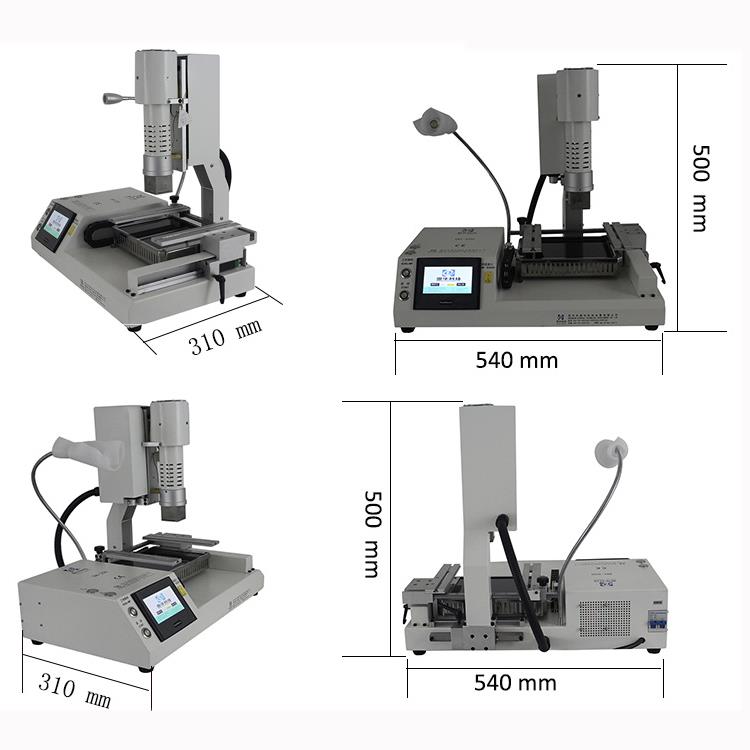

Kích thước của Trạm làm lại BGA DH-200:

• LWCao (mm): 540*310*500mm
• Máy nhỏ gọn, hộp carton nhỏ và chi phí vận chuyển thấp hơn.

Giao hàng, vận chuyển và dịch vụ của Trạm hàn BGA màn hình cảm ứng HD

• Kiểm tra độ rung trước khi giao hàng.
• Máy được đóng gói trong hộp carton: 63*44*58 cm.
• Tổng trọng lượng: 33 kg.
• Bao gồm: Đĩa CD và sách hướng dẫn.
• Nếu bạn gặp bất kỳ vấn đề nào không thể giải quyết, chúng tôi sẽ cung cấp cuộc gọi video qua Skype, cuộc gọi video WhatsApp và các tùy chọn hỗ trợ khác.



Câu hỏi thường gặp

Q: Trạm làm lại này có thể sửa chữa tất cả các điện thoại di động không?
A:Có, nó có thể sửa chữa các điện thoại như iPhone, Samsung, Huawei, Vivo, v.v.

Q: Nó chỉ có tác dụng tháo mối hàn thôi phải không?
A:Không, nó có thể hàn và giải nhiệt.

Hỏi: Nó có được đóng gói trong hộp gỗ dán không?
A:Không, nó sẽ được đóng gói trong hộp carton có xốp bên trong. Nó nhẹ và giúp giảm chi phí vận chuyển.

Hỏi: Làm cách nào để chọn đúng vòi phun?
A:Tốt nhất nên chọn đầu phun lớn hơn chip một chút (ví dụ IC, BGA).



Bí quyết về trạm hàn BGA

Các yêu cầu sửa chữa đối với các gói mảng khu vực bị ảnh hưởng bởi những hạn chế hiện tại của phương pháp hàn nóng chảy lại. Mặc dù việc khử mối hàn có thể được thực hiện với hầu hết các thiết bị khí nóng hiện có, nhưng việc kiểm soát quá trình khử mối hàn là một trong những nhiệm vụ khó khăn nhất. Trong quá trình làm lại cũng như trong sản xuất, chất lượng là mục tiêu cuối cùng. Hàn nóng chảy lại BGA chất lượng cao có thể đạt được trong môi trường khép kín của lò nóng chảy lại trong quá trình sản xuất.

Tuy nhiên, việc làm lại không thể được thực hiện trong một môi trường hoàn toàn kín, vì việc đạt được các điều kiện gia nhiệt cần thiết cho phản xạ BGA là một thách thức khi không khí nóng được thổi qua vòi phun. Thành công trong quá trình làm lại phụ thuộc vào việc đạt được sự phân bổ nhiệt đồng đều trên toàn bộ gói và các miếng PCB mà không làm cho các bộ phận bị dịch chuyển hoặc bị thổi bay trong quá trình hàn lại.

Truyền nhiệt đối lưu trong quá trình sửa chữa liên quan đến việc thổi khí nóng qua vòi phun. Động lực của luồng không khí, bao gồm dòng chảy tầng, vùng áp suất cao và áp suất thấp và tốc độ tuần hoàn rất phức tạp. Khi những tác động vật lý này kết hợp với sự hấp thụ và phân phối nhiệt cũng như cấu trúc của vòi khí nóng để sưởi ấm cục bộ thì việc sửa chữa BGA thích hợp trở nên khó khăn. Bất kỳ biến động nào về áp suất hoặc các vấn đề với nguồn khí nén hoặc máy bơm trong hệ thống khí nóng đều có thể làm giảm đáng kể hiệu suất của máy làm lại.

Một số vòi phun khí nóng tiếp xúc với PCB để cung cấp sự lưu thông không khí và phân phối nhiệt đồng đều hơn có thể gặp khó khăn nếu các bộ phận liền kề quá gần nhau. Các vòi phun này có thể không chạm trực tiếp vào PCB, làm gián đoạn kiểu lưu thông không khí dự định và gây ra hiện tượng nóng lên không đều của BGA. Ngoài ra, không khí nóng từ vòi phun đôi khi có thể thổi bay các bộ phận gần đó hoặc làm hỏng các bộ phận nhựa liền kề.

Nhiều hệ thống làm lại lưu trữ nhiều cài đặt nhiệt độ, nhưng điều này có thể gây hiểu nhầm trừ khi hiểu rõ mục đích của đường cong nhiệt độ. Trong thiết bị sản xuất, đường cong nhiệt độ chính xác rất quan trọng để kiểm soát quá trình vì nó đảm bảo tất cả các mối hàn được làm nóng đều và đạt nhiệt độ cao nhất cần thiết. Điểm bắt đầu để thiết lập các thông số sản xuất là nhiệt độ thực tế của bo mạch. Bằng cách phân tích nhiệt độ của vật liệu, các kỹ sư xử lý có thể điều chỉnh các thông số gia nhiệt để đạt được đặc tính nhiệt độ mong muốn.

Thiết bị làm lại đối lưu lưu trữ các bộ phận làm nóng khác nhau hoặc cài đặt nhiệt độ không khí chỉ có thể gần đúng với điều kiện nhiệt độ trên bảng. Một phương pháp chính xác hơn là theo dõi và ghi lại đặc tính nhiệt độ thực tế của bo mạch hoặc linh kiện bằng cách gắn cặp nhiệt điện loại K vào PCB trong quá trình chỉnh lại dòng. Trong quá trình hàn lại, việc kiểm tra thực tế các mối hàn là hình thức kiểm soát quá trình cơ bản.
