Màn hình cảm ứng không khí nóng Bga Reballing Station

Không khí nóng màn hình cảm ứng trạm reballing BGA

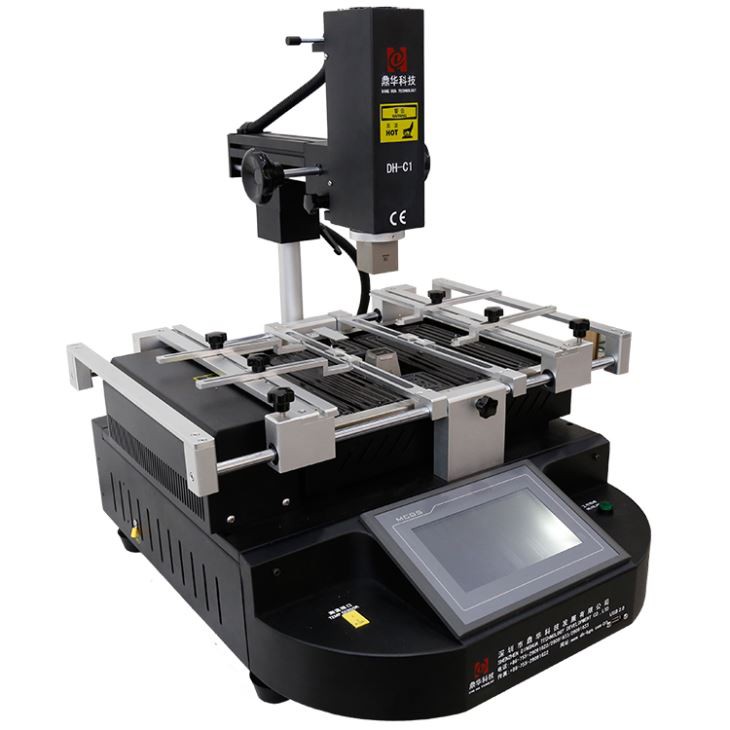

Trạm làm lại BGA DH-C1 này, với 6 đồ đạc phổ quát, 2 chùm tia và rãnh chữ V cho PCB được cố định, do đó, như máy tính, điện thoại di động và bảng điều khiển Gaming, PS3 / 4, v.v. sửa chữa

Thông số sản phẩm của màn hình cảm ứng không khí nóng trạm reballing BGA

Tính năng của sản phẩm

1. Được sử dụng với thanh trượt tuyến tính có thể điều chỉnh tốt và định hướng nhanh với độ chính xác định vị hoàn hảo và khả năng cơ động nhanh chóng sửa chữa máy PCB.

2. Được trang bị giao diện bảng cảm ứng để đảm bảo nó hoạt động ổn định và đáng tin cậy. Và nó có thể lưu trữ nhiều dữ liệu hồ sơ nhiệt độ của người dùng. Với bảo vệ và sửa đổi mật khẩu, chức năng trong khi bật nguồn. Các cấu hình nhiệt độ sẽ được hiển thị trên màn hình cảm ứng.
3. Ba vùng nhiệt độ để làm nóng độc lập, máy sưởi không khí nóng giữa vùng trên và dưới, nhiệt hồng ngoại ở phía dưới, điều khiển chính xác nhiệt độ là ± 2oC. Vùng nhiệt độ trên có thể được di chuyển tự do theo nhu cầu, vùng thứ hai có thể được điều chỉnh lên xuống. Bộ gia nhiệt trên và dưới có thể được đặt một số điều khiển phân đoạn cùng một lúc. Vùng sưởi IR có thể được điều chỉnh công suất đầu ra trong điều kiện yêu cầu vận hành.

4. Vòi phun khí nóng có thể xoay 360 độ, lò sưởi IR ở phía dưới có thể làm nóng bảng PCB đồng đều.
5. Điều khiển vòng kín loại K độ chính xác cao. Nó có thể kiểm tra nhiệt độ chính xác thông qua giao diện đo nhiệt độ bên ngoài, bảng PCB được định vị bằng khe hình chữ V kín. Các đồ gá vạn năng linh hoạt và tiện lợi có thể ngăn ngừa mọi hư hỏng hoặc biến dạng PCB cũng như phù hợp với mọi kích cỡ của gói BGA.

6. Có chức năng nhắc nhở báo động sau khi hàn xong, đặc biệt là thêm chức năng cảnh báo sớm để vận hành thuận tiện.

7. Nó đã vượt qua chứng chỉ CE. Nó được trang bị một công tắc dừng khẩn cấp và thiết bị bảo vệ để tự động tắt nguồn khi có tai nạn bất thường xảy ra. Trong tình huống này mà nhiệt độ vượt quá tầm kiểm soát, mạch có thể tự động cắt điện với chức năng bảo vệ quá nhiệt gấp đôi. Máy sửa chữa PCB.

Chi tiết sản phẩm của màn hình cảm ứng không khí nóng

3 khu vực sưởi ấm độc lập, không khí nóng trên, không khí nóng thấp hơn và IR làm nóng trước, vòi phun trên / dưới có thể được tùy chỉnh theo kích thước hoặc hình dạng chip, v.v.

Khu vực sưởi ấm hồng ngoại cho PCB được làm nóng trước, phù hợp với 390 * 400mm, chẳng hạn như, iPhone, MacBook và điện thoại di động khác, PCB của máy tính.

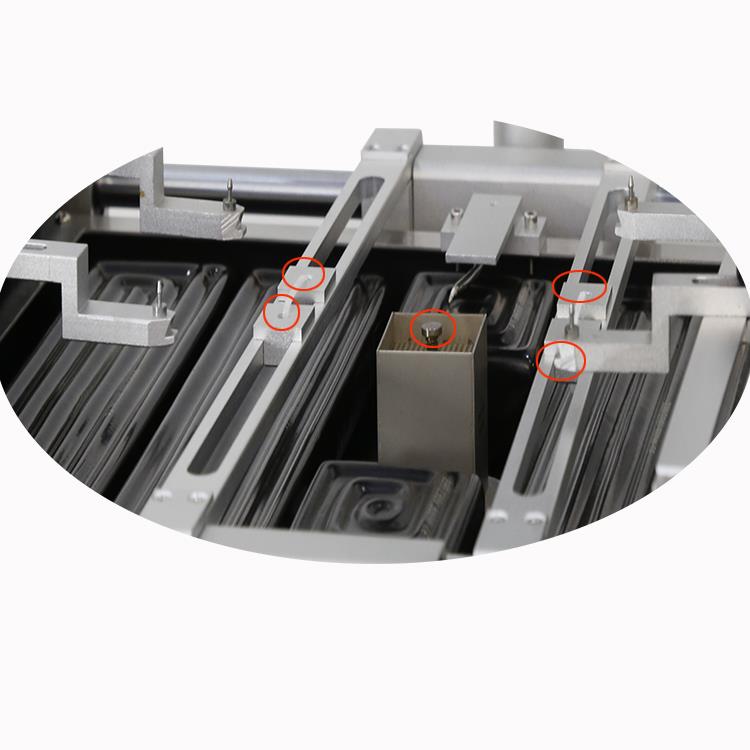

Hỗ trợ 5 điểm của 5 điểm bên dưới PCB đang nóng lên, để làm cho nó giữ ở mức tương tự, để bảo vệ PCB khỏi bị biến dạng.

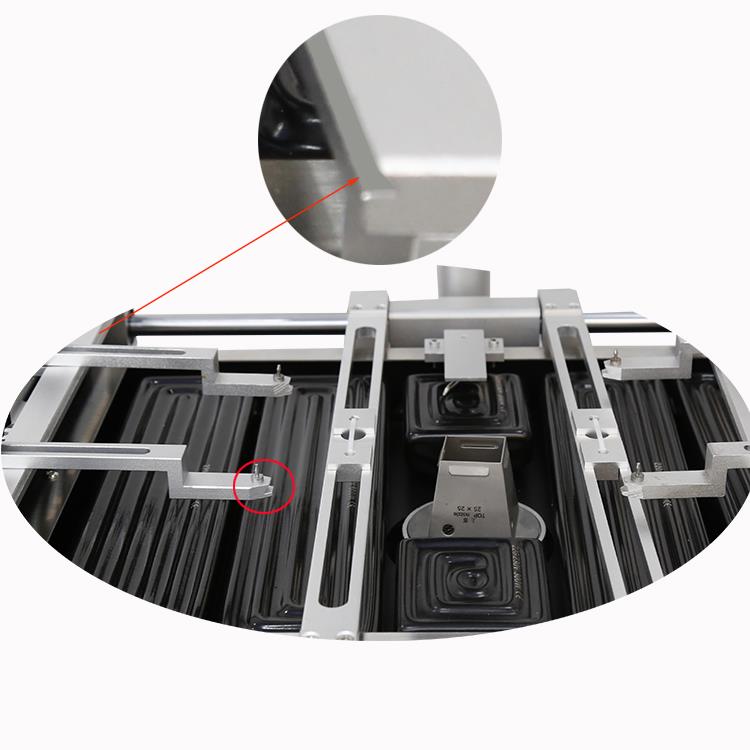

Sửa PCB

Đầu mỏng cho lỗ nhỏ trong PCB mà không có vấn đề gì với bất kỳ hình dạng nào.

Rãnh chữ V cho những PCB có hình dạng không đều

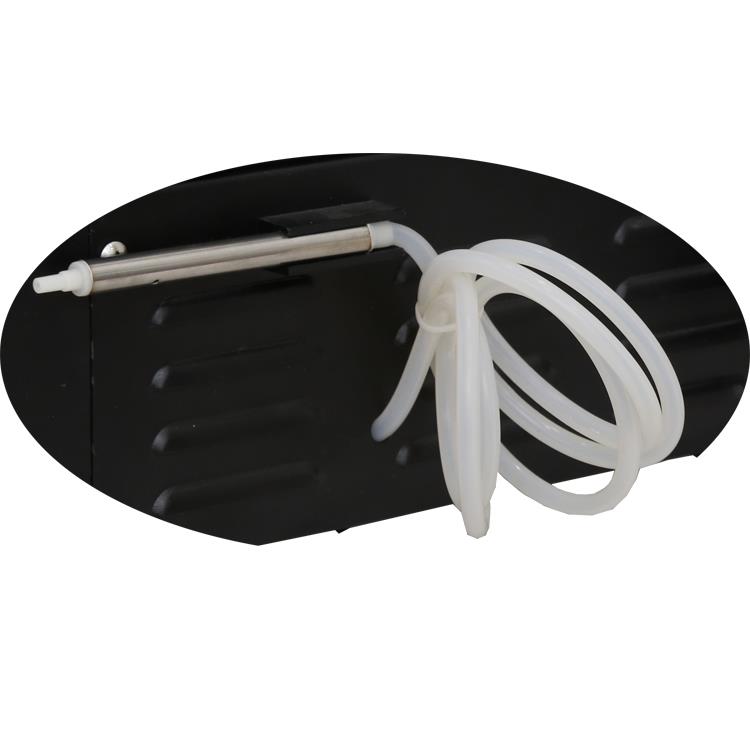

Bút hút chân không

Bơm tích hợp, bút chân không được lắp đặt bên ngoài máy và có ống mềm dài tới 1m cho chip nhặt hoặc thay thế.

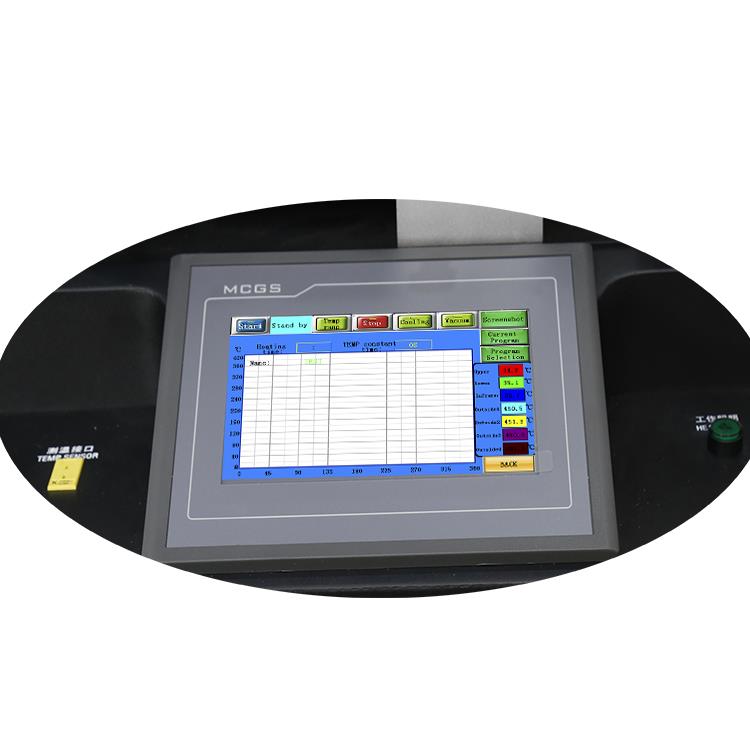

Máy tính thương hiệu MCGS có màn hình cảm ứng, tính toán PID để nắm bắt nhiệt độ thời gian thực và hiệu chỉnh, độ phai nhiệt chậm hơn nhiều so với máy điều hòa, đó là những yếu tố quan trọng cho kết quả làm lại thành công.

Sản phẩm chất lượng của màn hình cảm ứng không khí nóng trạm reballing BGA

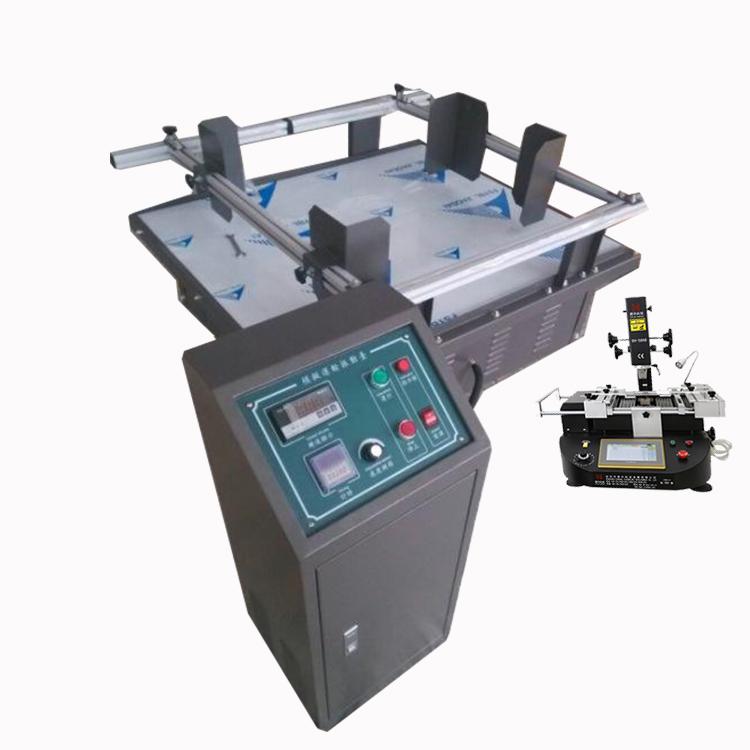

Máy kiểm tra độ rung cho máy có khả năng rung như xe đang chạy, để chúng ta có thể biết liệu sẽ có bất kỳ vấn đề nào xảy ra hay không, một khi đã làm, nó có thể được giải quyết trong xưởng.

Cho đến nay, chẳng hạn như Foxconn, ZTE và Gionee đã sử dụng máy của chúng tôi và phản ánh rất tốt, họ đã chấp nhận kỹ thuật, vì vậy máy của chúng tôi cũng phải gặp bạn.

Câu hỏi thường gặp về màn hình cảm ứng không khí nóng trạm reballing

1. Hỏi: Chức năng của từ thông trong hàn là gì?

Trả lời: Đó là làm sạch lớp oxit kim loại trên bề mặt vật hàn, để giảm sức căng bề mặt và tăng sự truyền nhiệt.

2. Hỏi: Thông lượng là gì?

A: Flux là vật liệu hỗ trợ trong hàn. Cần thiết cho hàn, nhưng sau khi hàn không có đóng góp và thậm chí có thể gây hại như một vật liệu xúc tác.

3. Hỏi: Hàn là gì?

Trả lời: Không can thiệp vào cấu trúc hóa học hoặc vật lý, liên kết của các kim loại giống nhau hoặc khác nhau với cả điện và cơ học bằng cách sử dụng kim loại hoặc hợp kim khác làm chất độn hoặc lưu giữ.

4. Hỏi: Thế nào là từ bỏ?

Trả lời: Trong thiết bị điện tử, giảm giá là loại bỏ vật hàn và linh kiện khỏi bảng mạch để xử lý sự cố, sửa chữa, thay thế và trục vớt.

Một số kỹ thuật sửa chữa thực tế

Sửa chữa dây dẫn, Phương pháp dây bề mặt

ĐỀ CƯƠNG

Phương pháp này được sử dụng trên bo mạch PC để thay thế các mạch bị hỏng hoặc mất tích trên bề mặt bo mạch PC. Một chiều dài của dây cách điện tiêu chuẩn hoặc không cách điện được sử dụng để sửa chữa các mạch bị hỏng.

THẬN TRỌNG

Độ rộng mạch, khoảng cách và khả năng mang dòng không được giảm xuống dưới dung sai cho phép.

THỦ TỤC

1. Làm sạch khu vực.

2. Tháo phần bị hỏng của mạch bằng dao. Mạch bị hỏng phải được cắt lại đến điểm mà mạch vẫn có liên kết tốt với bề mặt bảng PC.

CHÚ THÍCH

Nhiệt có thể được áp dụng cho mạch bị hư hỏng bằng cách sử dụng sắt hàn để cho phép loại bỏ mạch dễ dàng hơn.

3. Sử dụng một con dao và cạo bỏ bất kỳ mặt nạ hàn hoặc lớp phủ từ các đầu của mạch còn lại.

4. Loại bỏ tất cả các vật liệu lỏng lẻo. Làm sạch khu vực.

5. Áp dụng một lượng nhỏ từ thông lỏng vào các đầu của mạch còn lại. Tin vào đầu tiếp xúc của mỗi mạch bằng cách sử dụng hàn và sắt hàn.

6. Làm sạch khu vực.

7. Chọn một dây để phù hợp với chiều rộng và độ dày của mạch sẽ được thay thế. Cắt một chiều dài khoảng khi cần thiết. Xem Bảng 1 cho các tương đương dây rắn.

8. Tách dây và thiếc các đầu nếu cần. Dây không cách điện có thể được sử dụng để sửa chữa ngắn nếu dây dẫn không được vượt qua.

9. Làm sạch dây.

10. Nếu dây dài hoặc bị uốn cong, một đầu có thể được hàn trước khi hình thành hình dạng mới. Đặt dây ở vị trí. Dây phải chồng lên mạch hiện tại tối thiểu bằng 2 lần chiều rộng mạch. Dây có thể được giữ cố định bằng băng Kapton trong quá trình hàn.

Nếu cấu hình cho phép, kết nối mối hàn chồng chéo tối thiểu là 3,00 mm (0,125 ") từ điểm kết thúc liên quan. Khoảng cách này sẽ giảm thiểu khả năng phản xạ đồng thời trong quá trình hàn.

11. Áp dụng một lượng nhỏ từ thông lỏng vào khớp chồng lên nhau.

12. Lap hàn dây vào một đầu của mạch trên bề mặt bảng PC. Hãy chắc chắn rằng dây được căn chỉnh chính xác.

Uốn dây khi cần thiết để phù hợp với hình dạng của mạch bị thiếu.
