3 vùng sưởi ấm Màn hình cảm ứng Trạm Reballing Bga

3 vùng sưởi ấm Màn hình cảm ứng Trạm Reballing BGA

Mục đích của trạm làm lại BGA là để tháo mối hàn, gắn và hàn các chip BGA trên các thiết bị như máy tính xách tay, Xbox 360, bo mạch chủ máy tính, PS3, v.v.

DH-5830 là một loại máy rất phổ biến trên toàn thế giới, được biết đến với vẻ ngoài trang nhã, giá cả phải chăng và giao diện người dùng đơn giản. Nó đặc biệt được ưa chuộng bởi các cửa hàng sửa chữa cá nhân, nhà phân phối khu vực và những người nghiệp dư.

Các trạm làm lại BGA thường có hai mô hình:

1.Mô hình cơ bản (Thủ công)

Model này bao gồm máy sưởi không khí nóng và hồng ngoại, với 2 hoặc 3 vùng sưởi ấm. Nó có bộ sưởi không khí nóng trên và dưới (một số kiểu máy có thể không có bộ sưởi không khí nóng phía dưới) và bộ sưởi hồng ngoại thứ ba.

2. Model cao cấp (Tự động)

Model này bao gồm một hệ thống thị giác căn chỉnh quang học (máy ảnh CCD quang và màn hình điều khiển), cho phép quan sát rõ ràng tất cả các điểm chip BGA. Hệ thống đảm bảo căn chỉnh chính xác chip BGA với bo mạch chủ trên màn hình điều khiển, tạo điều kiện hàn chính xác.



Thông số sản phẩm của trạm reballing bga màn hình cảm ứng 3 vùng sưởi ấm



Tổng công suất	4800W
Máy sưởi hàng đầu	800W
Máy sưởi đáy	Bộ sưởi hồng ngoại thứ 2 1200W, bộ sưởi hồng ngoại thứ 3 2800W
Quyền lực	110~240V±10％50/60Hz
Chiếu sáng	Đèn led làm việc Đài Loan, điều chỉnh mọi góc độ.
Chế độ hoạt động	Màn hình cảm ứng HD, giao diện đàm thoại thông minh, cài đặt hệ thống kỹ thuật số
Kho	50000 nhóm
Chuyển động nóng hàng đầu	Phải/trái, tiến/lùi, xoay tự do.
Định vị	Định vị thông minh, PCB có thể điều chỉnh theo hướng X, Y với “hỗ trợ 5 điểm” + Giá đỡ PCB rãnh chữ V + đồ đạc đa năng.
Công tắc nguồn	Công tắc khí (có thể bảo vệ máy và con người)
Kiểm soát nhiệt độ	Cảm biến K, vòng lặp đóng
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 390×410 mm Tối thiểu 22×22 mm
chip BGA	2x{1}}x80 mm
Khoảng cách chip tối thiểu	0.15mm
Cảm biến nhiệt độ bên ngoài	1 cái
Kích thước	570*610*570mm
trọng lượng tịnh	33kg



Chi tiết sản phẩm Trạm khởi động lại BGA màn hình cảm ứng 3 vùng sưởi ấm



Hai cặp núm cho đầu trên có thể di chuyển, hữu ích và dễ dàng. Cặp núm phía trước dành cho đầu trên được di chuyển lên trên hoặc

xuống khi hàn hoặc tháo mối hàn, cặp núm phía sau dành cho đầu trên sẽ di chuyển về phía sau hoặc phía trước

để có vị trí hàn thích hợp.







Hình chữ "7", có thể cho phép đầu trên di chuyển sang trái/phải hoặc cố định.

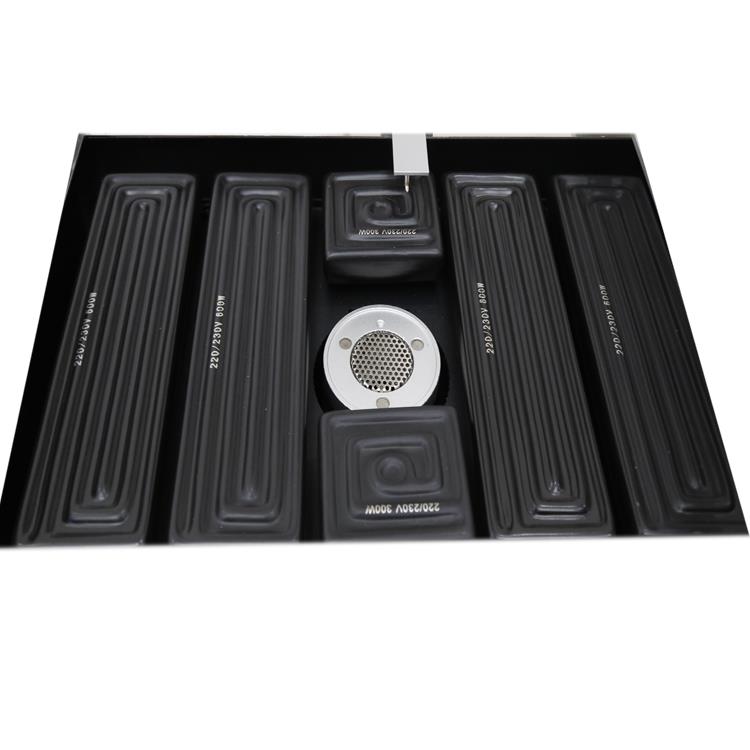

Khu vực làm nóng sơ bộ IR lớn (lên tới 370 * 420mm), hầu hết PCB có thể được làm nóng trước bằng nó, chẳng hạn như, máy tính,

top set box và iPad, v.v. Công suất khoảng 2800W, phù hợp với điện áp 110 ~ 240V.



Giao diện vận hành của trạm làm lại BGA, vận hành đơn giản và dễ dàng, một công tắc đèn LED, một cổng cặp nhiệt điện và một "khởi động", khi tất cả các thông số được đặt trên màn hình cảm ứng, hãy nhấp vào "srart" để bắt đầu hàn hoặc khử mối hàn.

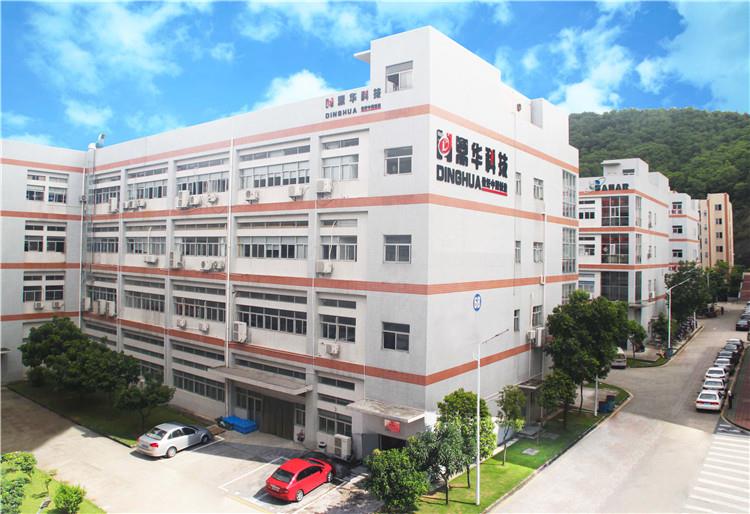

Về nhà máy của chúng tôi





Nhà máy của chúng tôi cung cấp trạm làm lại BGA, máy khóa vít tự động và sản xuất trạm hàn tự động,

chiếm hơn 3000 mét vuông, và tiếp tục mở rộng.

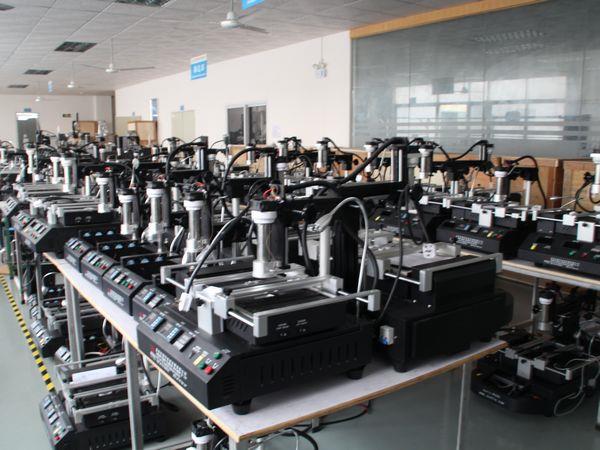

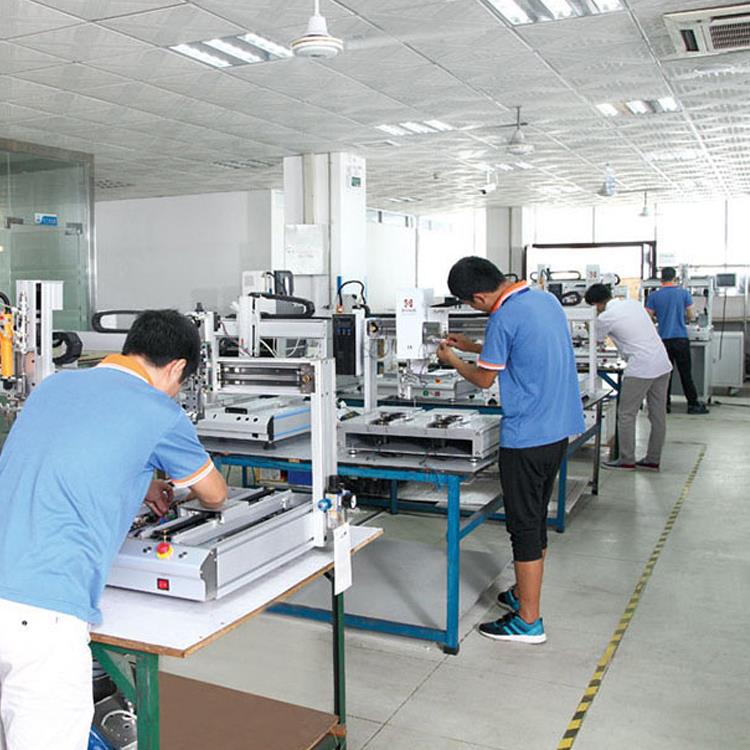

Một phần xưởng làm lại BGA, Sản xuất khóa vít tự động

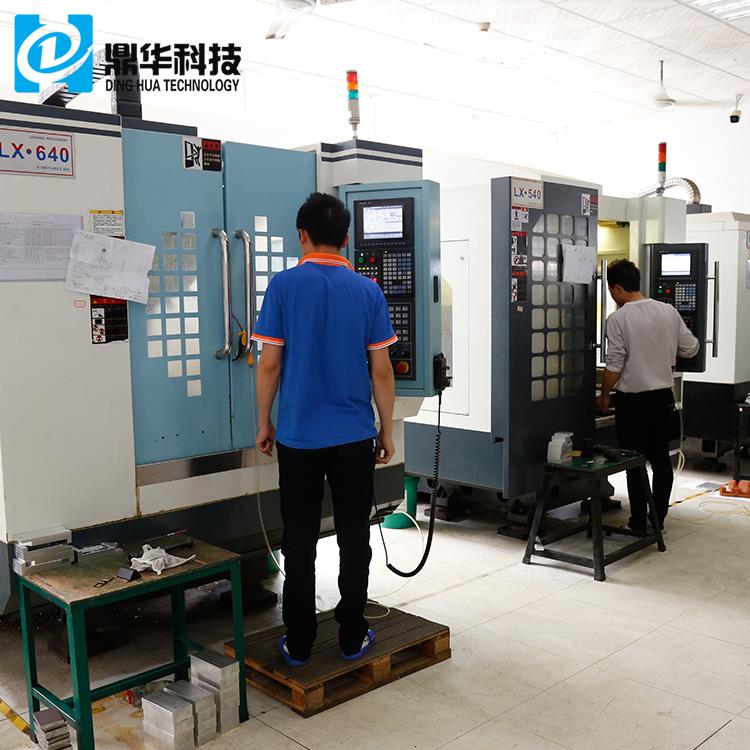

Xưởng gia công CNC cho các phụ tùng thay thế của trạm làm lại BGA

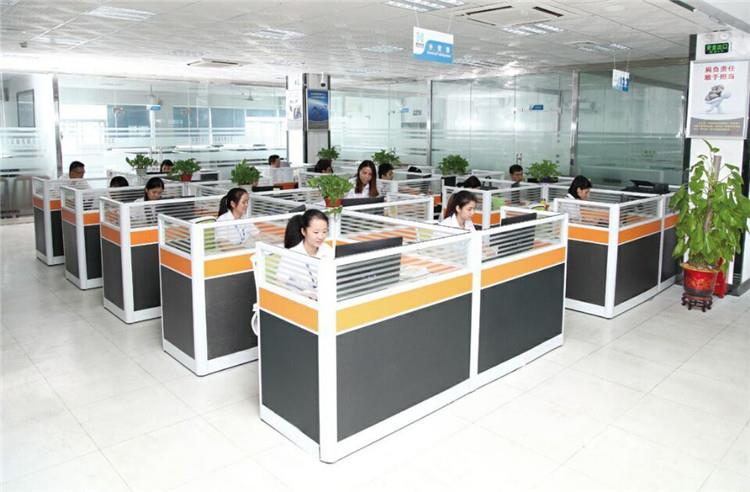

văn phòng của chúng tôi



Dịch vụ giao hàng và vận chuyển cho 3 vùng sưởi ấm Màn hình cảm ứng Trạm BGA Reballing

Thông tin chi tiết về máy đặt mua sẽ được xác nhận với khách hàng trước khi sản xuất. Một số phụ kiện có thể được yêu cầu cho mục đích sử dụng cá nhân (người dùng cuối) và chúng tôi sẽ thông báo cho khách hàng về chúng trước khi giao hàng.

Chúng tôi cung cấp đào tạo miễn phí cho tất cả khách hàng, cho dù họ là nhà phân phối, đại lý, người dùng cuối hay yêu cầu dịch vụ sau bán hàng.

Câu hỏi thường gặp về Trạm Reballing BGA màn hình cảm ứng 3 vùng sưởi ấm

Hỏi: Có bao nhiêu kỹ sư tham gia nghiên cứu và phát triển trạm làm lại BGA?

A:Có 10 kỹ sư phụ trách trạm làm lại BGA. Tuy nhiên, chúng tôi cũng có các kỹ sư khác đang làm việc trên các máy như Máy khóa vít tự động và Trạm hàn tự động.

Hỏi: Thời gian bảo hành của bạn là gì?

A:Đối với người dùng cuối, thời gian bảo hành là 1 năm. Đối với nhà phân phối là 2 năm. Tuy nhiên, những máy sưởi này hiện được bảo hành 3-năm, bất kể bạn là ai.

Hỏi: Tôi có thể chọn dịch vụ chuyển phát nhanh nào?

A:Bạn có thể chọn từ DHL, TNT, FedEx, SF Express và hầu hết các tuyến giao hàng đặc biệt.

Q: Bạn chưa bán hàng cho những quốc gia nào?

A:Chúng tôi bán hàng cho tất cả các quốc gia, bao gồm cả những quốc gia mà bạn có thể không quen thuộc, chẳng hạn như Fiji, Brunei và Mauritius.

Bí quyết về Trạm làm lại BGA:

(Công nghệ đóng gói BGA)

BGA (Ball Grid Array) là công nghệ đóng gói mảng lưới pin hình quả bóng, công nghệ đóng gói gắn trên bề mặt mật độ cao. Các chốt có hình cầu và được sắp xếp theo mô hình dạng lưới ở dưới cùng của gói, do đó có tên là "Mảng lưới bóng". Công nghệ này thường được sử dụng cho các chipset điều khiển bo mạch chủ và vật liệu thường là gốm.

Với bộ nhớ đóng gói BGA, dung lượng bộ nhớ có thể tăng lên gấp hai đến ba lần mà không thay đổi kích thước bộ nhớ. So với TSOP (Gói viền nhỏ mỏng), BGA có kích thước nhỏ hơn, hiệu suất tản nhiệt tốt hơn và hiệu suất điện vượt trội. Công nghệ đóng gói BGA đã tăng đáng kể dung lượng lưu trữ trên mỗi inch vuông. Các sản phẩm bộ nhớ sử dụng công nghệ BGA có dung lượng tương đương TSOP nhưng kích thước chỉ bằng 1/3.

So với phương pháp đóng gói TSOP truyền thống, phương pháp đóng gói BGA giúp tản nhiệt nhanh hơn và hiệu quả hơn.

Với sự tiến bộ của công nghệ vào những năm 1990, mức độ tích hợp chip tăng lên, dẫn đến nhiều chân I/O hơn và mức tiêu thụ điện năng cao hơn. Do đó, các yêu cầu đối với việc đóng gói mạch tích hợp trở nên nghiêm ngặt hơn. Để đáp ứng những nhu cầu này, bao bì BGA bắt đầu được ứng dụng vào sản xuất. BGA là viết tắt của "Ball Grid Array", đề cập đến loại công nghệ đóng gói này.
