Máy đánh bóng BGA quang bán tự động

Giới thiệu sản xuất máy reballing BGA quang học bán tự động

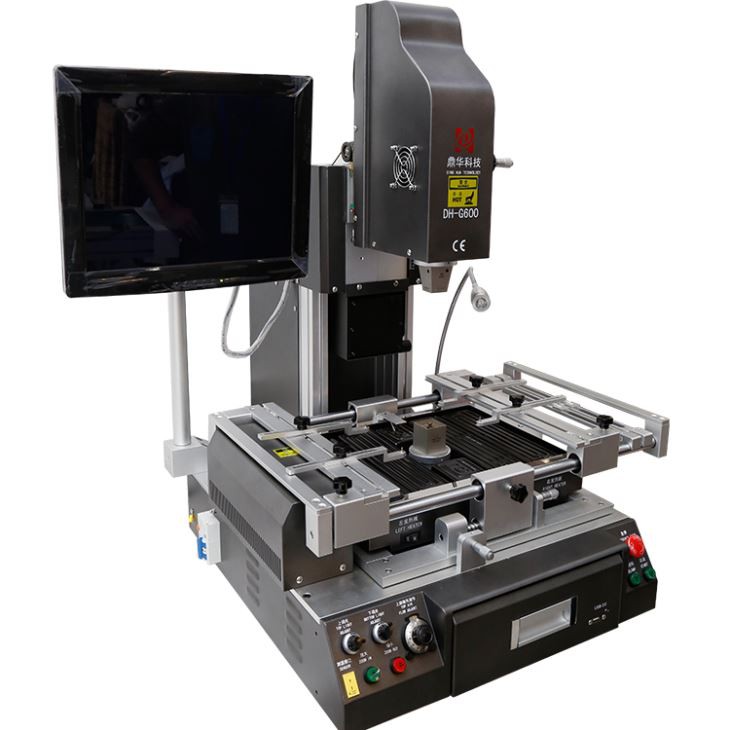

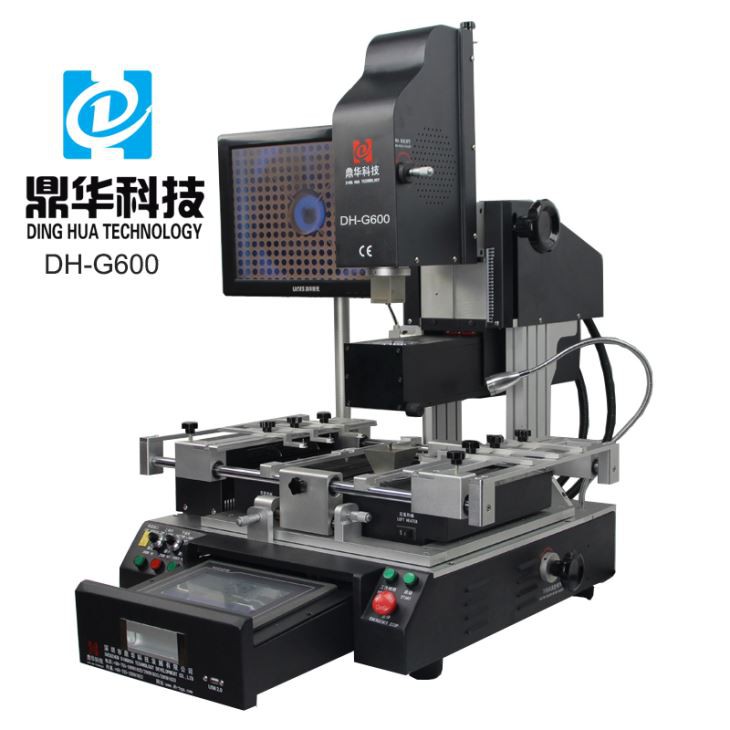

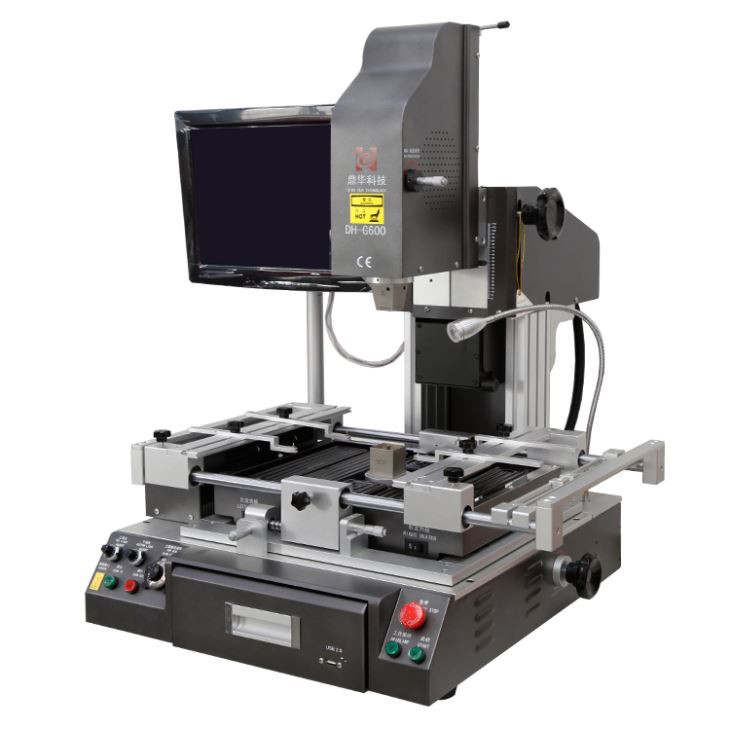

Trạm làm lại BGA DH-G600 này là bán tự động với camera CCD quang nhập khẩu,

Màn hình hiển thị HD và máy tính dạng ngăn kéo có màn hình cảm ứng, dùng cho máy tính,

Xbox, PS3/4 và PCB khác, v.v., vì nó có nút điều chỉnh luồng không khí, vì vậy nó có thể

sửa chữa chip vi mô, chẳng hạn như IC, POP và QFN, v.v.

Tính năng sản phẩm và ứng dụng của máy reballing bga quang bán tự động

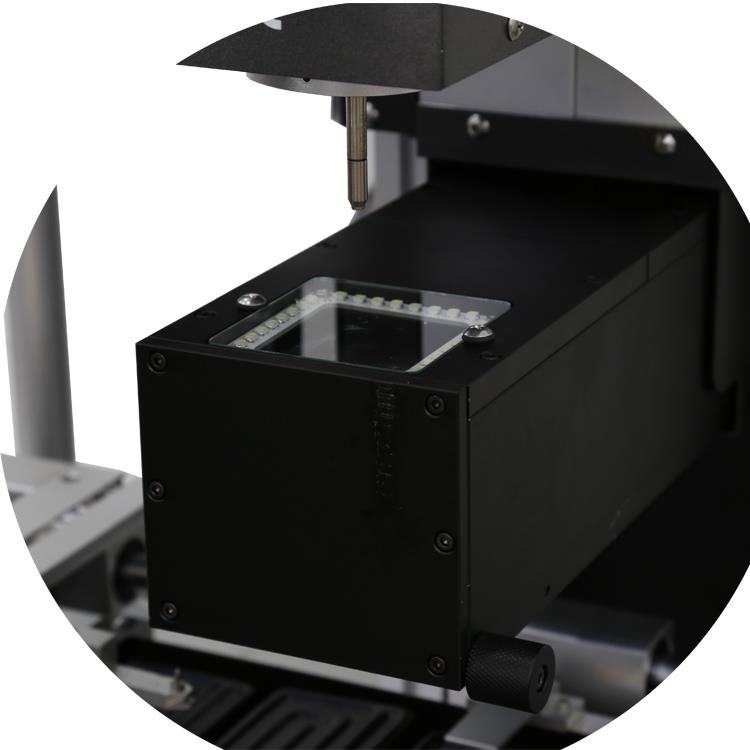

Camera quang học CCD, nhập khẩu từ Panasonnic, 2 triệu điểm ảnh, tách 2 màu và hiển thị trên màn hình

màn hình để căn chỉnh.

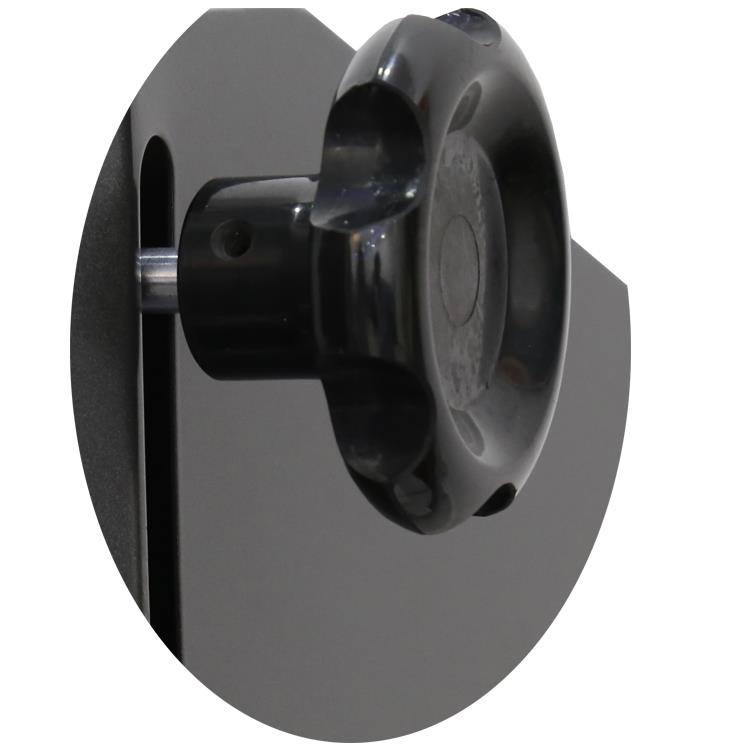

Núm điều chỉnh chuyển động của đầu trên, khi bắt đầu hàn hoặc tháo hàn, chỉ cần làm cho đầu trên di chuyển bằng núm này.

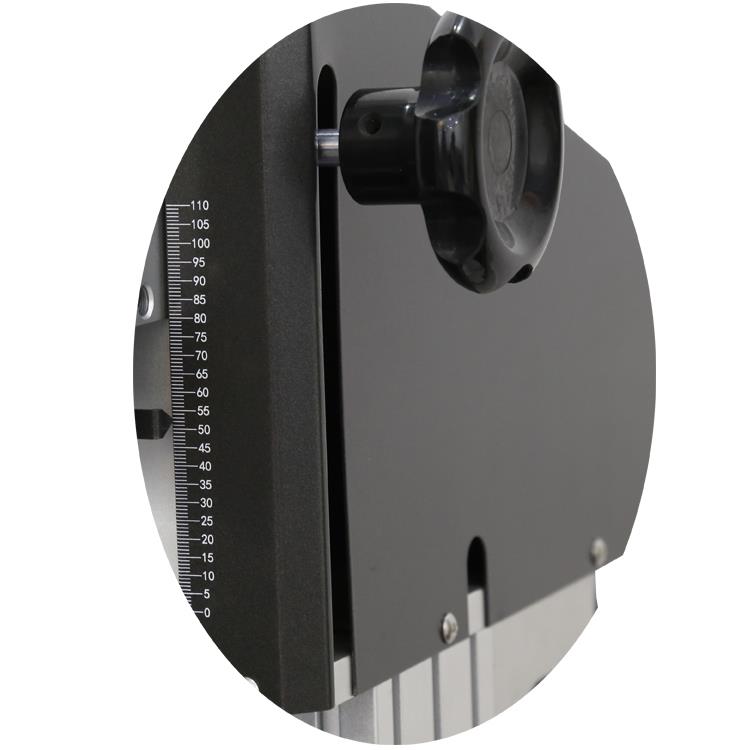

Thước kẻ, 110mm, khi căn chỉnh cho chip và PCB, nó có thể là tài liệu tham khảo của bạn về chiều cao của đầu trên cùng.

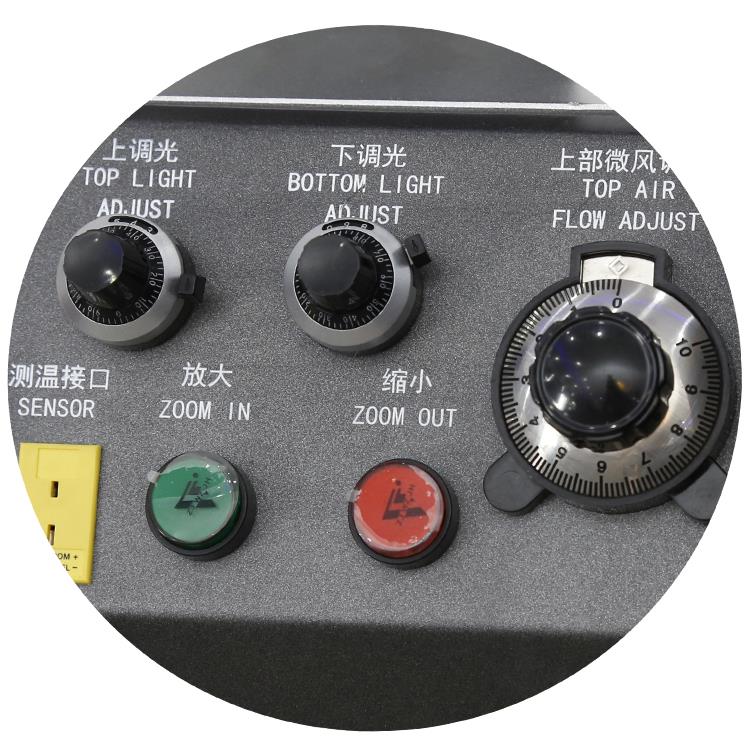

Các nút chức năng nhất của máy làm lại BGA, chẳng hạn như điều chỉnh ánh sáng trên/dưới cho quang học

Camera CCD, điều chỉnh luồng không khí phía trên và phóng to/thu nhỏ cho màn hình hiển thị và cặp nhiệt điện

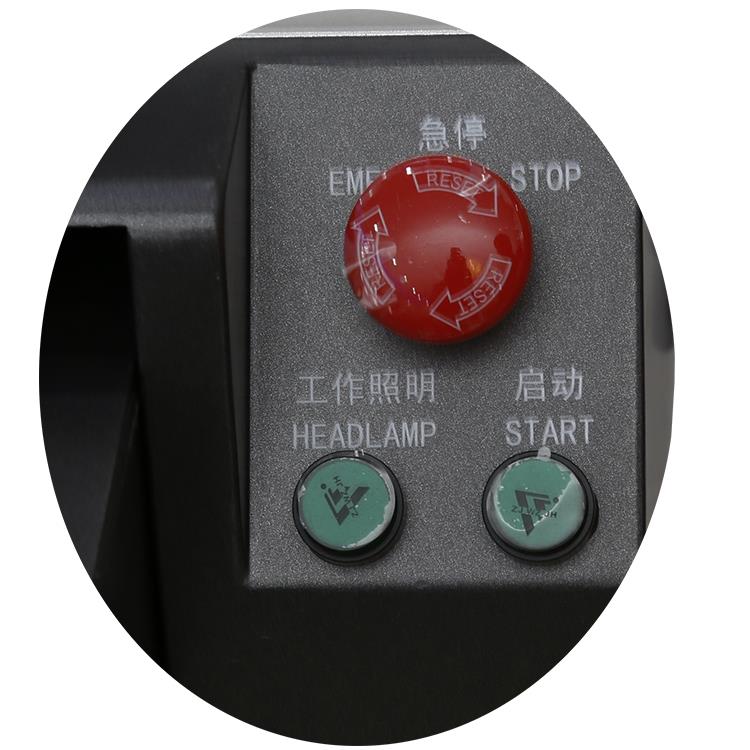

Nút khẩn cấp, trong mọi trường hợp, nếu nó được nhấn xuống, trạm làm lại BGA sẽ dừng ngay lập tức,

Ngoài ra, bạn có thể nhấn "bắt đầu" để khởi động máy.

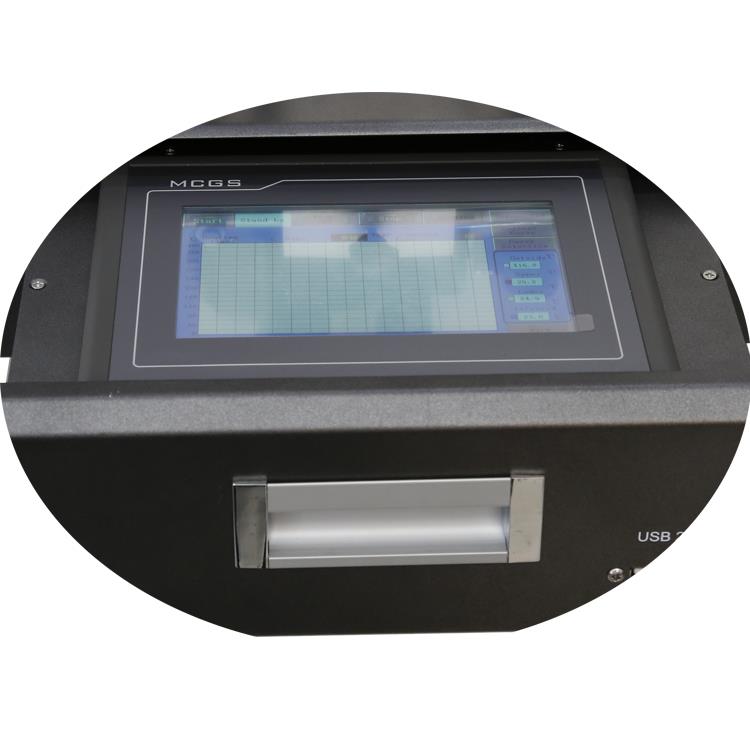

Máy tính kiểu ngăn kéo với màn hình cảm ứng (7 inch), nó có thể tiết kiệm nhiều không gian, nó là bộ não của máy,

như tất cả các tham số, chẳng hạn như, nhiệt độ, thời gian, tính toán PID, v.v.

Trạm làm lại BGA hoạt động như thế nào:

Chất lượng sản phẩm của máy reballing bga quang bán tự động

Chúng tôi tham gia Hội chợ Canton hàng năm và được khách hàng đến từ Hoa Kỳ, Euro và Đông Nam Á, v.v.

Khách hàng, tại hội chợ Canton, đến từ Vương quốc Anh đang tập trung nghe bài giảng của kỹ thuật viên của chúng tôi về việc làm lại BGA

nguyên tắc làm việc của trạm.

Một số chứng chỉ hiển thị, bao gồm bằng sáng chế, CE, Giấy chứng nhận hệ thống chứng nhận chất lượng,

Thương hiệu nổi tiếng và chứng nhận doanh nghiệp công nghệ cao, v.v.

Giao hàng, vận chuyển và dịch vụ của máy reballing BGA quang học bán tự động

Trước khi giao hàng: đã nhận tiền gửi, dưới 10 bộ 3 ~ 5 ngày để chuẩn bị, 10 ~ 50 bộ, 2 tuần

để chuẩn bị, 50 ~ 100 bộ, 3 tuần để chuẩn bị.

Sau khi giao hàng: nếu cần, chúng tôi có thể giúp sắp xếp các cách vận chuyển cho khách hàng và xem cách mà m-

Hầu hết chi phí hiệu quả, khi nhận được máy, chúng tôi sẽ hướng dẫn cách cài đặt và vận hành.

Câu hỏi thường gặp về máy reballing bga quang bán tự động

1. Hỏi: trạm làm lại BGA là gì?

Trả lời: trạm không khí nóng/IR được sử dụng để làm nóng thiết bị và làm chảy chất hàn, đồng thời các công cụ chuyên dụng được sử dụng để chọn

lên và định vị các thành phần thường rất nhỏ.

2.Q: Bạn cần Desolder ở nhiệt độ nào?

Trả lời: Thông thường, quả bóng hàn chì được khử chì, nhiệt độ có thể được đặt thấp hơn, nếu không có chì thì-

quả bóng lớn hơn, nhiệt độ cần được đặt cao hơn, nhưng hãy nhớ nếu nhiệt độ quá thấp để làm tan chảy

hàn, nó có thể được đặt không quá 400 độ C. Nếu bạn vẫn phải vật lộn với nó, chỉ cần thêm một số chất hàn vào mo-

thành phần unted, sau đó hoạt động.

3.Q: "BGA" là gì?

Trả lời:mảng lưới bóng (BGA) là một loại bao bì gắn trên bề mặt (chất mang chip) được sử dụng cho vòng tuần hoàn tích hợp

uits. Các gói BGA được sử dụng để gắn vĩnh viễn các thiết bị như bộ vi xử lý.

4. Hỏi: nhiệt độ tốt nhất khi hàn là bao nhiêu?

Trả lời: Điểm nóng chảy của hầu hết các chất hàn nằm trong vùng 188 độ (370 độ F) và nhiệt độ không khí nóng là

đặt 160 độ đến 280 độ (320 độ F đến536 độ F). thông thường, nhiệt độ phải luôn bắt đầu ở nhiệt độ thấp nhất-

kỷ nguyên có thể.

Tin tức mới nhất về máy reballing BGA quang bán tự động

THỦ TỤC

1.Làm sạch khu vực.

2. Khoan vào vỉ tách lớp bằng Micro-Drill và máy nghiền bi. Khoan ở khu vực không có mạch-

ry hoặc các thành phần. Khoan ít nhất hai lỗ đối diện nhau xung quanh chu vi của dela

sự khai thác. (Xem Hình 1). Chải đi tất cả các vật liệu lỏng lẻo.

THẬN TRỌNG

Cẩn thận không khoan quá sâu làm lộ các mạch hoặc mặt phẳng bên trong.

THẬN TRỌNG

Hoạt động mài mòn có thể tạo ra điện tích tĩnh điện.

3. Nướng bo mạch PC để loại bỏ mọi hơi ẩm còn sót lại. Không để bo mạch PC nguội đi

ior để tiêm epoxy.

THẬN TRỌNG

Một số thành phần có thể nhạy cảm với nhiệt độ cao.

4. Trộn epoxy. Xem hướng dẫn của nhà sản xuất về cách trộn epoxy không có bong bóng.

THẬN TRỌNG

Cẩn thận để ngăn bọt khí trong hỗn hợp epoxy.

5. Đổ epoxy vào hộp epoxy.

6. Tiêm epoxy vào một trong các lỗ trên lớp tách lớp. (Xem Hình 2). nhiệt được giữ lại

trong bảng PC sẽ cải thiện các đặc tính dòng chảy của epoxy và sẽ thu hút epoxy int-

o khoảng trống

khu vực lấp đầy nó hoàn toàn.

7. Nếu khoảng trống không được lấp đầy hoàn toàn, các thủ tục sau đây có thể được

đã sử dụng:

A. Áp lực cục bộ nhẹ lên bề mặt bảng bắt đầu từ lỗ lấp đầy, tiến hành từ từ

đến lỗ thông hơi.

B. Áp dụng chân không vào lỗ thông hơi để hút epoxy qua khoảng trống.

8. Bảo dưỡng epoxy theo Quy trình 2.7 Trộn và Xử lý Epoxy.

9. Cạo bỏ phần epoxy thừa bằng Dao chính xác hoặc Dụng cụ cạo.
