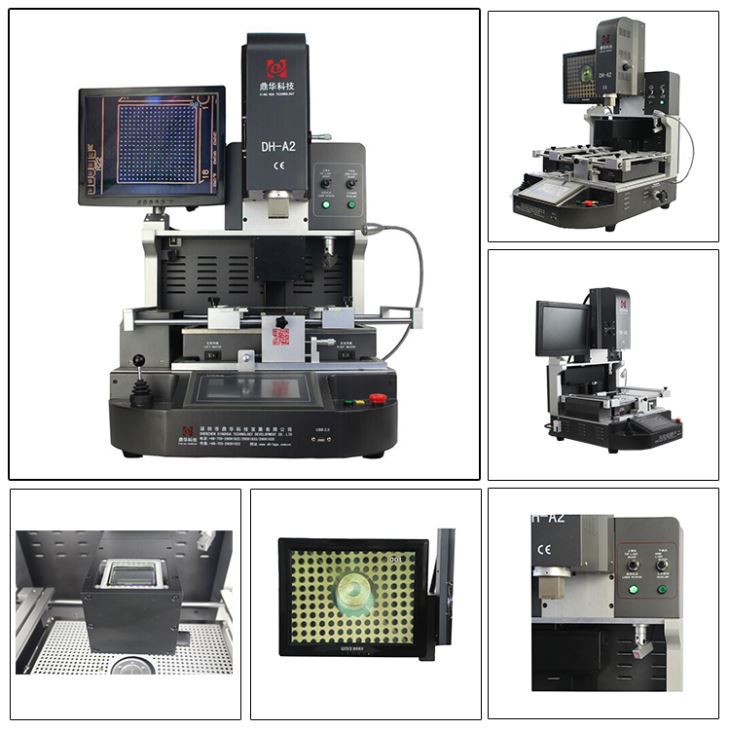

3 vùng sưởi ấm Màn hình cảm ứng Máy làm lại BGA

1. Ứng dụng

Thích hợp cho PCB của các sản phẩm điện tử khác nhau.

Bo mạch chủ của máy tính, điện thoại thông minh (iPhone, Huawei, Samsung), máy tính xách tay, bảng logic MacBook, máy ảnh kỹ thuật số, máy điều hòa, TV và các thiết bị điện tử khác của ngành y tế, công nghiệp truyền thông, công nghiệp ô tô, v.v.

Thích hợp cho các loại chip khác nhau: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,chip LED.

2. Tính năng sản phẩm



• Tự động tháo, lắp và hàn.

• Hệ thống căn chỉnh quang học chính xác

Ống kính camera CCD của Panasonic tăng hiệu quả độ chính xác của việc căn chỉnh và tỷ lệ sửa chữa thành công. Hình ảnh được hiển thị trên màn hình điều khiển.

• Luồng khí nóng phía trên có thể điều chỉnh được để đáp ứng nhu cầu của bất kỳ loại chip nào

•Tích hợp chức năng định vị laser hồng ngoại, giúp định vị nhanh cho PCB.

•Đầu gia nhiệt phía trên và đầu lắp thiết kế 2 trong 1.

•Đầu gắn có tích hợp thiết bị kiểm tra áp suất, giúp bảo vệ PCB không bị dập nát.

3. Đặc điểm kỹ thuật

Quyền lực	5300w
Máy sưởi hàng đầu	Khí nóng 1200w
Máy sưởi đáy	Khí nóng 1200W. Hồng ngoại 2700w
Nguồn điện	AC220V±10% 50/60Hz
Kích thước	L530 * W670 * H790 mm
Định vị	Hỗ trợ PCB rãnh chữ V và với thiết bị cố định phổ quát bên ngoài
Kiểm soát nhiệt độ	Cặp nhiệt điện Ktype, điều khiển vòng kín, sưởi ấm độc lập
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 450*490mm, Tối thiểu 22*22mm
Tinh chỉnh bàn làm việc	±15mm tiến/lùi, ±15mm phải/trái
chip BGA	80 *% 7b% 7b1% 7d % 7d * 1mm
Khoảng cách chip tối thiểu	{0}.15mm
Cảm biến nhiệt độ	1 (tùy chọn)
trọng lượng tịnh	70kg

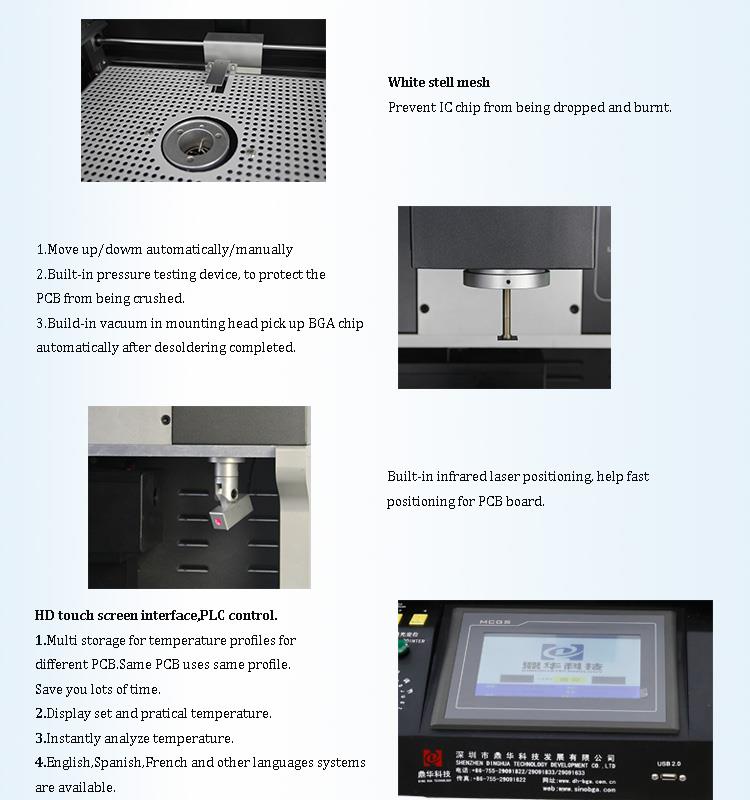

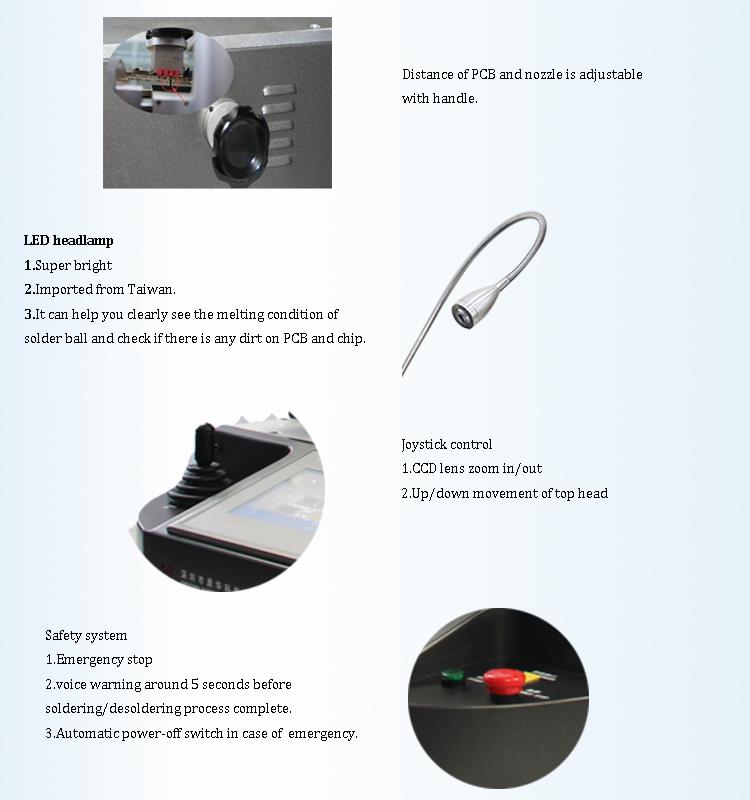

4. Chi tiết

Camera 1.CCD (hệ thống căn chỉnh quang học chính xác);

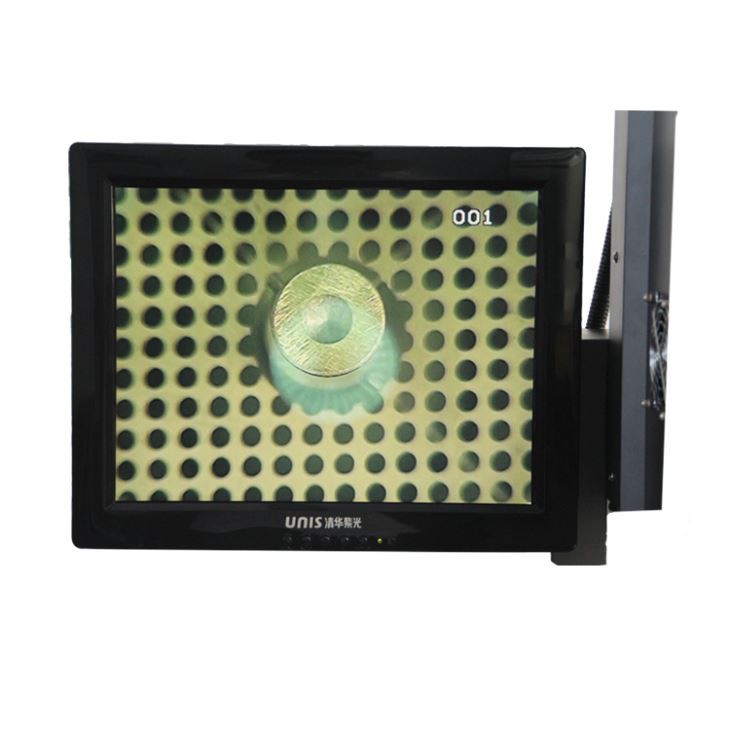

Màn hình kỹ thuật số 2.HD;

3. Micromet (điều chỉnh góc của chip);

4.3 máy sưởi độc lập (khí nóng & hồng ngoại);

5. Định vị bằng laser;

6. Giao diện màn hình cảm ứng HD, điều khiển PLC;

7. Đèn pha Led;

8. Điều khiển cần điều khiển.

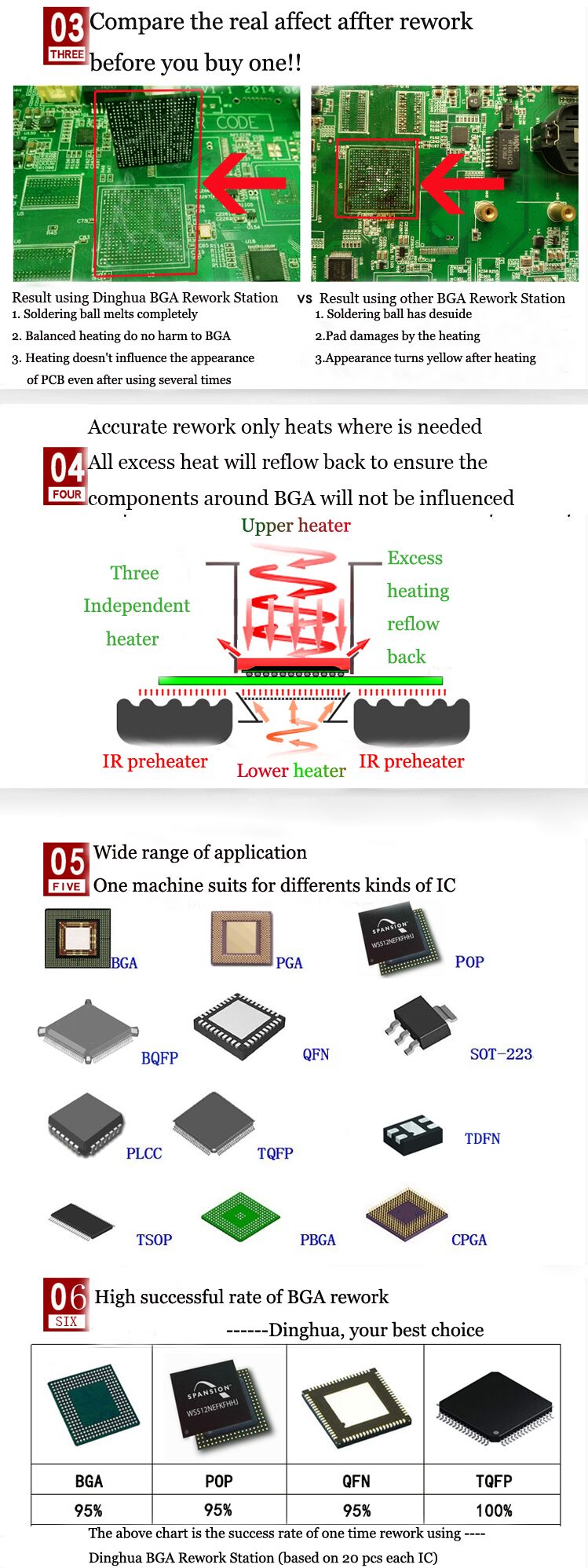

5.Tại sao chọn máy làm lại bga màn hình cảm ứng 3 vùng sưởi ấm của chúng tôi?



6. Chứng chỉ

Để cung cấp những sản phẩm chất lượng, CÔNG TY TNHH PHÁT TRIỂN CÔNG NGHỆ SHENZHEN DINGHUA là công ty đầu tiên vượt qua các chứng chỉ UL, E-MARK, CCC, FCC, CE ROHS. Trong khi đó, để cải tiến và hoàn thiện hệ thống chất lượng, Dinghua đã thông qua chứng nhận kiểm toán tại chỗ ISO, GMP, FCCA, C-TPAT.

7. Đóng gói & Giao hàng



8. Liên hệ với chúng tôi

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.Câu hỏi thường gặp

• Trong một máy làm lại BGA, yếu tố cần thiết nào để đạt được tỷ lệ sửa chữa PCB và chip thành công cao?

A: Hệ thống quang học màu có chức năng phân tách tầm nhìn, tách hai màu, phóng to/thu nhỏ và điều chỉnh vi mô, được trang bị thiết bị phát hiện quang sai, tự động lấy nét và vận hành phần mềm

•Làm thế nào máy làm lại BGA của bạn đảm bảo sự căn chỉnh chính xác của bi hàn trên chip và mối hàn trên PCB?

A: Hệ thống thị giác quang học màu, với chuyển động trục x, Y thủ công, với ánh sáng phân chia hai màu, phóng to/thu nhỏ và chức năng tinh chỉnh, bao gồm cả thiết bị phân giải chênh lệch màu. Màn hình hiển thị hiển thị rõ ràng tình trạng căn chỉnh của bi hàn trên chip và mối hàn trên PCB.

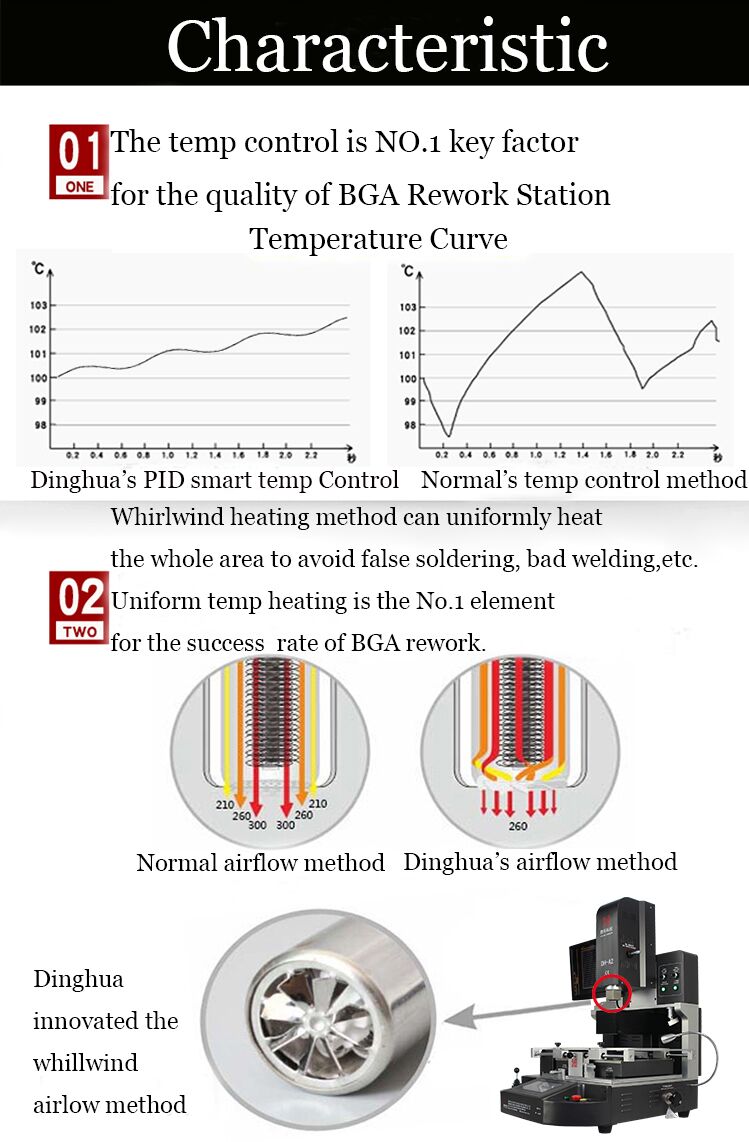

•Nguyên lý làm nóng không khí nóng và hồng ngoại của máy làm lại BGA của bạn là gì?

A: Có ba lò sưởi độc lập. Không khí nóng phía trên + Không khí nóng phía dưới + Nền tảng làm nóng sơ bộ hồng ngoại. Không khí nóng có ưu điểm là làm ấm và làm mát nhanh chóng. Nhiệt độ rất dễ kiểm soát Mặt dưới của tia hồng ngoại để ngăn ngừa biến dạng PCB (Lý do biến dạng chung: Chênh lệch nhiệt độ lớn giữa các vị trí của PCB và chip BGA mục tiêu.) Model máy này tương đối dễ điều khiển và nhiệt độ phù hợp dễ dàng kiểm soát.
