Màn hình cảm ứng không khí nóng Trạm hàn BGA



Chúng tôi là nhà sản xuất đã hợp tác với các công ty quốc tế như Foxconn, Lenovo và Huawei trong hơn 8 năm trong lĩnh vực trạm làm lại BGA/SMT. Các trạm làm lại BGA của chúng tôi được bán trên toàn thế giới và chúng tôi có đại lý ở các quốc gia như Iran, Mỹ, Mexico, Ấn Độ và Việt Nam. Chúng tôi hy vọng bạn cũng có thể tham gia cùng chúng tôi. Sự hài lòng của bạn luôn là mục tiêu theo đuổi của chúng tôi.

Đặc trưng

• Được sử dụng rộng rãi để làm lại chip CPU và GPU trên máy tính xách tay, PS3, PS4, XBOX360, v.v.
• Hàn, tháo, tháo và lắp chip BGA thông qua thao tác thủ công.
• Được trang bị cả máy sưởi không khí nóng trên và dưới, và tấm sưởi hồng ngoại phía dưới.
• Giao diện màn hình cảm ứng thân thiện với người dùng giúp thao tác dễ dàng.
• Hỗ trợ làm lại các thành phần BGA, CCGA, QFN, SMD, v.v.
• Kiểm soát nhiệt độ chính xác với độ chính xác ± 2 độ.
• Chức năng an toàn vượt trội, bao gồm cả bảo vệ khẩn cấp.

Thông số sản phẩm

Tổng công suất	4800W
Máy sưởi hàng đầu	800W
Máy sưởi đáy	Bộ sưởi hồng ngoại thứ 2 1200W, bộ sưởi hồng ngoại thứ 3 2700W
Quyền lực	AC220V±10％ 50Hz
Chiếu sáng	Đèn led làm việc Đài Loan, điều chỉnh mọi góc độ.
Chế độ hoạt động	Màn hình cảm ứng HD kiểu ngăn kéo, giao diện đàm thoại thông minh, cài đặt hệ thống kỹ thuật số
Kho	50000 nhóm
Chuyển động nóng hàng đầu	Phải/trái, tiến/lùi, xoay tự do.
Định vị	Định vị thông minh, PCB có thể điều chỉnh theo hướng X, Y bằng "Hỗ trợ 5 điểm" + Giá đỡ PCB V-groov + đồ đạc phổ thông.
Kiểm soát nhiệt độ	Cảm biến K, vòng lặp đóng
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 390×400 mm Tối thiểu 22×22 mm
chip BGA	2x2 mm - 80x80 mm
Khoảng cách chip tối thiểu	0.15mm
Cảm biến nhiệt độ bên ngoài	1 cái
Kích thước	610*620*560mm
trọng lượng tịnh	40kg

Tính năng sản phẩm

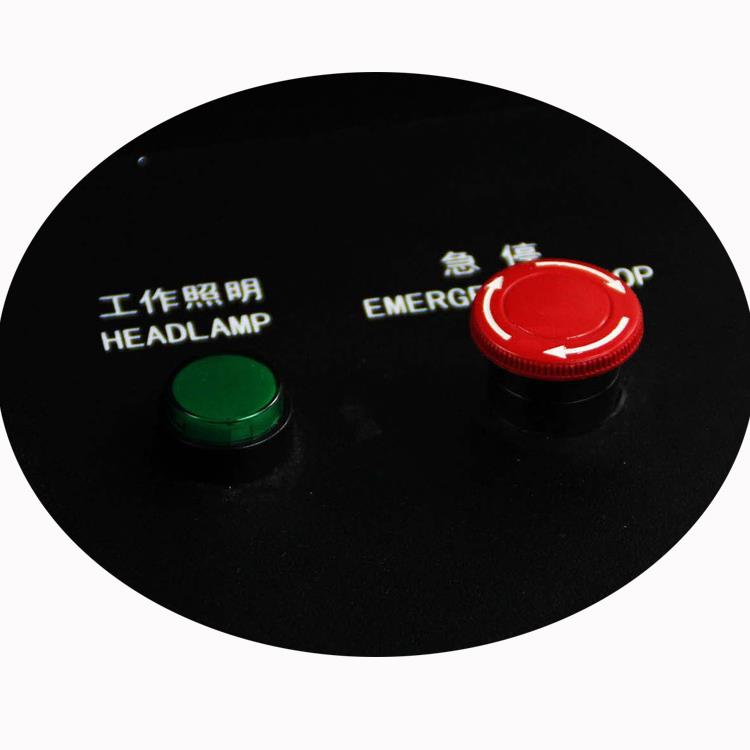

Nút khẩn cấp của máy, tình trạng khẩn cấp nào cũng có thể nhấn, sau đó làm lại BGA

Máy ngay lập tức ngừng hoạt động và quạt dòng ngang bắt đầu làm mát cho PCB/chip và bên trong

khu vực làm nóng sơ bộ.

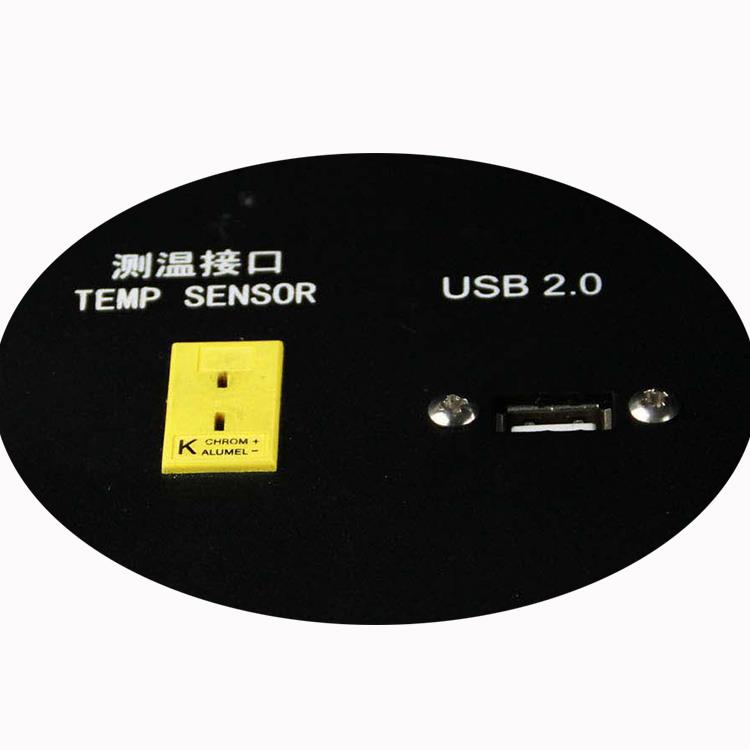

Cảm biến nhiệt độ có thể theo dõi nhiệt độ thời gian thực trên chip, USB 2.0 để tải lên phần mềm

hoặc tải xuống ảnh chụp màn hình, v.v.

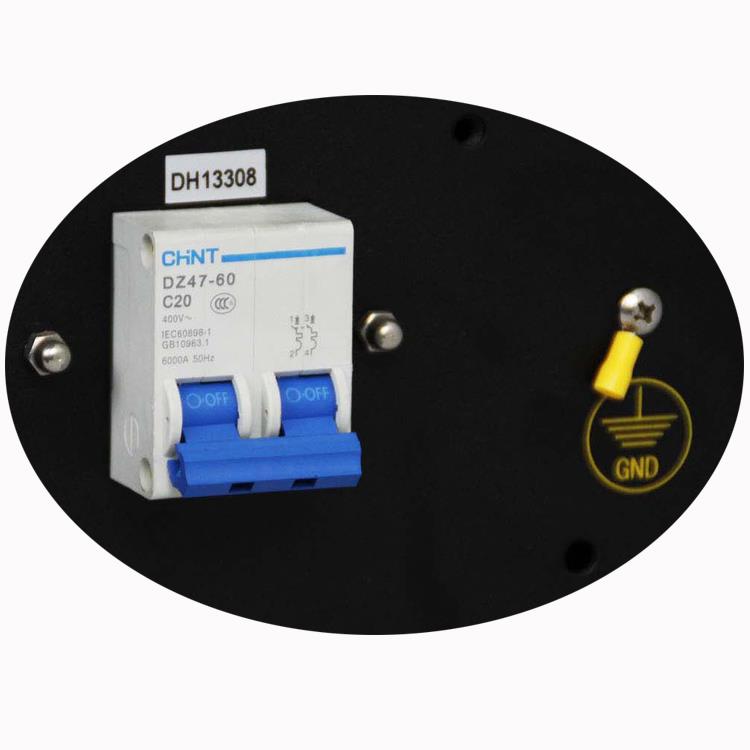

Công tắc không khí, sẽ dừng khi tiền tệ không bình thường (ít nhiều), chẳng hạn như rò rỉ

về điện, chập mạch, điện áp nguồn vượt quá phạm vi bình thường (+/- 10%).

"GND" để kết nối dây nối đất nhằm cung cấp công nghệ sử dụng máy an toàn hơn.

Trạm hàn BGA hoạt động như thế nào?

Trạm hàn BGA có giao diện hoạt động đơn giản và gọn gàng với một cổng cảm biến nhiệt độ, một cổng USB 2.{1}}, công tắc đèn và nút khẩn cấp. Máy tính công nghiệp được trang bị màn hình cảm ứng 7-inch, có thể lưu trữ tối đa 5,000 cấu hình, cho phép bạn lưu các cấu hình thành công để tham khảo sau này.

Trình độ sản phẩm của Trạm hàn BGA màn hình cảm ứng không khí nóng

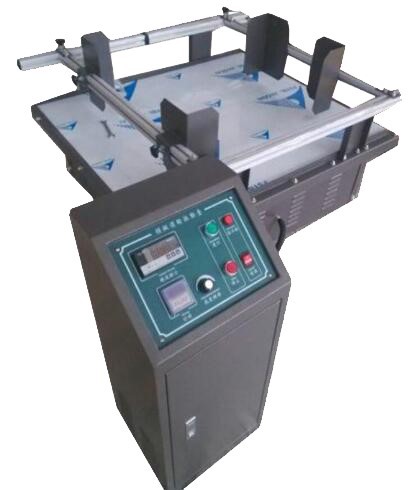

Hình ảnh trên mô phỏng một cỗ máy vận chuyển ô tô. Tất cả các máy của chúng tôi đều trải qua quá trình kiểm tra nghiêm ngặt: chạy liên tục trong 3 ngày, sau đó được kiểm tra độ rung ít nhất 24 giờ. Sau đó, họ chạy thêm 24 giờ để xác định mọi vấn đề tiềm ẩn và ngăn chặn các vấn đề trong tương lai cho khách hàng của chúng tôi. Cho đến nay, chúng tôi là công ty duy nhất ở Trung Quốc tiến hành thử nghiệm kỹ lưỡng như vậy trong ngành này.

Câu hỏi thường gặp

Hỏi: PCB là gì?

A:PCB (Bảng mạch in) được làm từ các lớp sợi thủy tinh và đồng được dán lại với nhau.

Hỏi: Tôi có thể sử dụng điện áp 110V cho máy này không?

A:Có, máy có thể hoạt động ở nguồn điện 110V, nhưng vui lòng thông báo trước cho chúng tôi vì một số bộ phận có thể cần phải điều chỉnh.

Hỏi: Tôi có thể sử dụng chip đã được tháo hàn để hàn lại vào PCB không?

A:Có, miễn là điểm cơ sở vẫn còn nguyên, chip có thể được tái sử dụng sau khi được bóng lại.

Hỏi: Làm cách nào để xác định chip nào có vấn đề?

A:Thông thường, bạn sẽ cần một máy chụp X-quang để chẩn đoán vấn đề.



Một số mẹo sửa chữa: Sửa chữa dây dẫn và phương pháp hàn

Trước khi sử dụng bất kỳ thiết bị hàn nào, cần phải thực hiện một số biện pháp phòng ngừa. Đảm bảo rằng các điện cực của thiết bị được làm sạch, căn chỉnh và đặt ở độ dày bảng thích hợp.

Nên sử dụng các mẫu thử nghiệm có chiều rộng, khoảng cách, độ dày, độ hoàn thiện bề mặt và đường viền mạch tương tự nhau. Quan sát và kiểm tra chất lượng mối hàn, độ thẳng hàng, sự đổi màu, sự kết dính và hình thức bên ngoài của vật liệu nền trong khu vực hàn. Điều chỉnh cài đặt thiết bị hàn và lặp lại cho đến khi đạt được kết quả chấp nhận được.

Sự căn chỉnh của dải băng hàn với mẫu mạch phải nằm trong khoảng {{0}},050 mm (0,002"). Độ bền liên kết của mối hàn phải vượt quá độ bền liên kết của mạch/vật liệu đế.

Thủ tục

1. Làm sạch khu vực.
2. Chọn một phần của dải băng Kovar phù hợp với chiều rộng của mẫu dây dẫn đang được sửa chữa (± {0}},050 mm hoặc 0,002").
3. Cắt dải ruy băng dài hơn khoảng 3.0 mm (0.120") so với phần đang được sửa chữa.
4. Làm sạch dây dẫn ruy băng và vật liệu nền xung quanh khu vực sửa chữa.
5. Đặt và căn giữa dải ruy băng trên phần cần sửa chữa, để các đoạn có độ dài bằng nhau ở mỗi bên, song song với sơ đồ mạch điện.
6. Đặt bo mạch PC bên dưới các điện cực hàn sao cho các điện cực ép vào khu vực sửa chữa.
7. Giữ ruy băng tại chỗ bằng nhíp chính xác cho đến khi mối hàn hoàn thành. Hàn tại chỗ bằng cách sử dụng các cài đặt dựa trên các mẫu thử nghiệm được chấp nhận.
8. Làm sạch khu vực.
9. Kiểm tra cẩn thận mối nối về chất lượng mối hàn và độ thẳng hàng.
10. Nếu cần, bôi một lượng nhỏ chất trợ dung và hàn thiếc toàn bộ khu vực bằng vật liệu hàn.
11. Làm sạch khu vực một lần nữa.

Nếu cần, phủ epoxy lên khu vực đã sửa chữa.
