Trạm rework BGA quang học IR

1. Giới thiệu sản phẩm

Nhà máy làm lại linh hoạt cho các nhiệm vụ đầy thách thức

• Hệ thống sưởi không khí nóng mạnh mẽ trong bộ phát trên cùng: 1.200 W
• Hệ thống sưởi không khí nóng mạnh mẽ ở bộ phát thấp hơn: 1.200 W
• Hồng ngoại mạnh ở nhiệt độ trước trong bộ phát dưới cùng: 2.700 W
• Bốn kênh cặp nhiệt điện để đo nhiệt độ chính xác
• Công nghệ sưởi IR động cho PCB lớn (370 × 450 mm)
• Độ chính xác cao (+/- 0.025 mm) tự động chọn và đặt với camera thu phóng động cơ
• Hoạt động trực quan thông qua màn hình cảm ứng 7 "với độ phân giải 800 × 480
• Cổng USB 2.0 tích hợp
• Máy ảnh xử lý quá trình phóng to cơ giới để theo dõi quy trình
• Hệ thống cho ăn chip tự động nâng cao

2. Thông số kỹ thuật sản phẩm

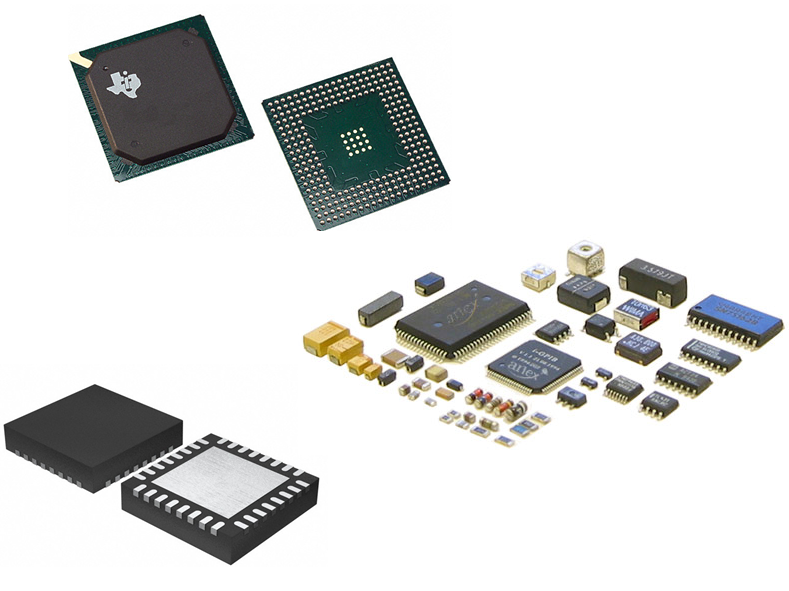

3. Ứng dụng sản phẩm

Dinghua DH-A2E là một trạm làm lại không khí nóng nâng cao được thiết kế để lắp ráp và làm lại tất cả các loại thành phần SMD .

Hệ thống này là một người bán chạy nhất cho việc làm lại thiết bị di động chuyên nghiệp trong môi trường mật độ cao . Mức độ mô đun quy trình cao của nó cho phép tất cả các bước làm việc lại trong một hệ thống duy nhất .

Nó hỗ trợ các ứng dụng từ 01005 thành phần đến BGA lớn trên PCB nhỏ đến trung bình, đảm bảo kết quả hàn có khả năng tái sản xuất cao .

Điểm nổi bật

1. Quản lý nhiệt hàng đầu trong ngành
2. Máy sưởi bảng hiệu quả cao
3. Kiểm soát lực vòng kín
4. Hiệu chỉnh máy sưởi tự động

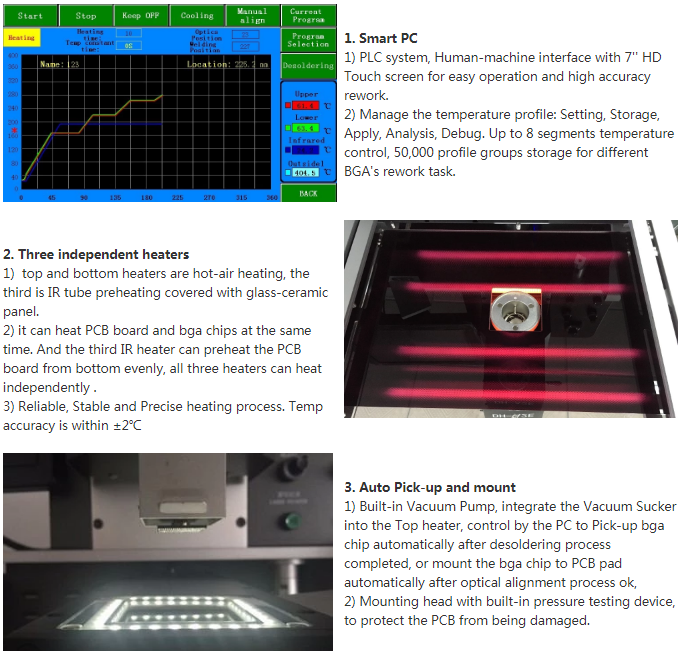

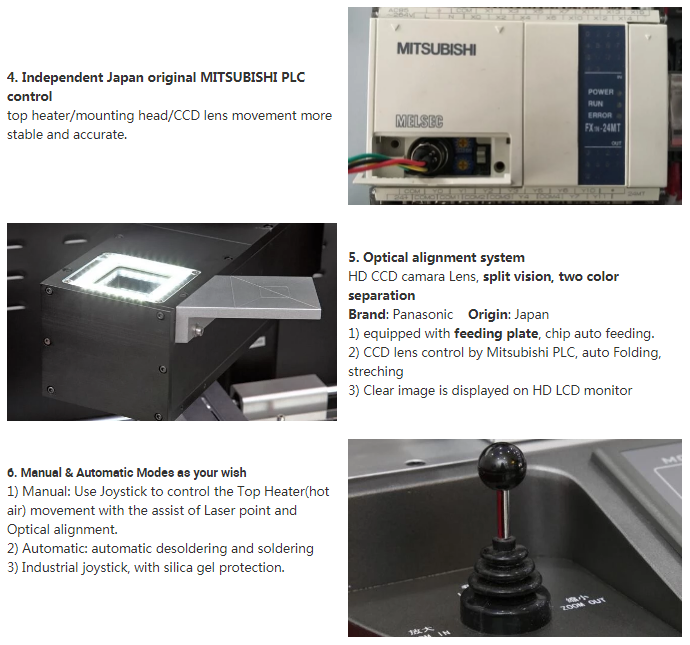

4. Chi tiết sản phẩm

5. Trình độ sản phẩm

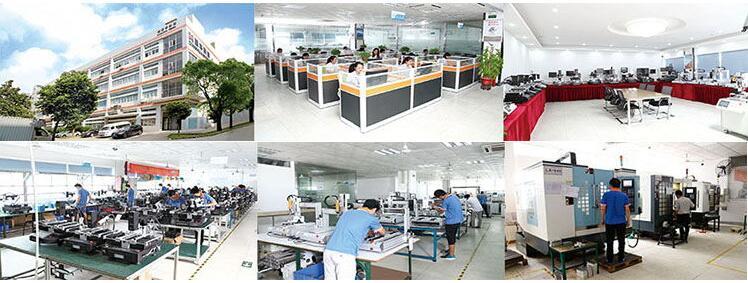

6. Dịch vụ của chúng tôi

Dinghua là một nhà lãnh đạo toàn cầu được công nhận trong việc phát triển các giải pháp cho việc lắp ráp và sửa chữa các hệ thống điện tử tiên tiến .

Ngày nay, Dinghua tiếp tục cung cấp các sản phẩm, giải pháp và đào tạo sáng tạo để làm lại và sửa chữa các tổ hợp mạch in .

Khả năng độc đáo của chúng tôi và tầm nhìn có tư duy tiến bộ đã cung cấp các giải pháp phổ quát cho cả các thách thức lắp ráp và làm lại bề mặt trong các thiết bị điện tử cao cấp .

Cam kết mạnh mẽ và hồ sơ theo dõi đã được chứng minh của chúng tôi đã dẫn đến một loạt các giải pháp lắp ráp và sửa chữa toàn diện được thiết kế để đáp ứng nhu cầu của bạn-cho dù bạn đang làm việc theo tiêu chuẩn ISO 9000, thông số kỹ thuật công nghiệp, yêu cầu quân sự hoặc hướng dẫn nội bộ của riêng bạn {{2}

Dinghua - Hơn 10 năm lãnh đạo ngành, cung cấp các hệ thống và giải pháp để hàn, làm lại và sửa chữa điện tử .

7. Câu hỏi thường gặp

Các thiết bị và tiện ích điện tử đang trở nên nhỏ hơn và mỏng hơn mỗi ngày, nhờ những tiến bộ công nghệ liên tục trong ngành công nghiệp điện tử . Các công ty điện tử hàng đầu thế giới đang cạnh tranh để sản xuất các thiết bị nhỏ gọn và hiệu quả nhất .

Hai công nghệ chính thúc đẩy xu hướng này làSMD (Thiết bị gắn trên bề mặt)VàBGA (mảng lưới bóng)-Compact Các thành phần điện tử giúp giảm kích thước của thiết bị .

Hiểu BGA: Mảng lưới bóng là gì và tại sao sử dụng nó?

BGA, hoặcMảng lưới bóng, là một loại bao bì được sử dụng trong công nghệ gắn trên bề mặt (SMT), trong đó các thành phần điện tử được gắn trực tiếp lên bề mặt của các bảng mạch in (PCB)

Những quả bóng hàn này thường được làm bằng thiếc/chì (SN/PB 63/37) hoặc thiếc/chì/bạc (sn/pb/ag) hợp kim .

Ưu điểm của BGA so với SMDS:

PCB hiện đại được đóng gói dày đặc với các thành phần điện tử . khi số lượng thành phần tăng, kích thước của bảng mạch . để giảm thiểu kích thước PCB, các thành phần SMD và BGA được sử dụng vì chúng nhỏ gọn và yêu cầu ít không gian hơn .

Trong khi cả hai công nghệ giúp giảm quy mô bảng,Các thành phần BGA cung cấp một số lợi thế riêng biệt-Nhỉ khi chúng được hàn chính xác để đảm bảo kết nối đáng tin cậy .

Lợi ích bổ sung của BGA:

• Thiết kế PCB được cải thiện do giảm mật độ dấu vết
• Bao bì mạnh mẽ và bền
• Điện trở nhiệt thấp hơn
• Hiệu suất và kết nối tốc độ cao tốt hơn
