Trạm làm lại BGA sưởi ấm đa vùng

Dinghua DH-A2E là trạm làm lại BGA làm nóng vùng wulti-chuyên nghiệp được thiết kế để cung cấp khả năng sửa chữa-có độ chính xác cao cho các bộ phận lắp ráp điện tử phức tạp cũng như rất phổ biến đối với các kỹ thuật viên sửa chữa bo mạch chủ được sử dụng trong máy tính xách tay, bảng điều khiển trò chơi như PlayStation 4 (PS4) và Xbox cũng như các bảng điều khiển công nghiệp. Trạm làm lại BGA tự động tiên tiến này hoàn hảo để thực hiện các tác vụ làm lại có độ chính xác-cao trên nhiều loại BGA, QFN và gói chip khác.

Gửi yêu cầu

Mô tả

Định HoaTrạm làm lại BGA DH-A2Elà trạm làm lại BGA sưởi ấm đa vùng được thiết kế nhằm đáp ứng nhu cầu khắt khe về sản xuất và sửa chữa thiết bị điện tử hiện đại. Trạm làm lại BGA tự động tiên tiến này hoàn hảo để thực hiện các tác vụ làm lại có độ chính xác-cao trên nhiều loại BGA, QFN và các gói chip khác.

cácĐịnh Hóa DH-A2Elà một trạm làm lại BGA hoàn toàn tự động, cấp độ chuyên nghiệp được thiết kế để sửa chữa các bộ phận điện tử phức tạp có độ chính xác cao. Nó được sử dụng rộng rãi để sửa chữa bo mạch chủ trong máy tính xách tay, máy chơi game (PS4/Xbox) và bảng điều khiển công nghiệp.

Mục	Thông số
Nguồn điện	AC220V±10% 50/60Hz
Tổng công suất	4900w
Quyền lực hàng đầu	1200w
Sức mạnh dưới cùng	1200w
Sức mạnh hồng ngoại	2400w
Kích thước	7781102mm
Chế độ hoạt động	Tự động + Thủ công
Lưu trữ hồ sơ nhiệt độ	10000 nhóm
Kiểm soát nhiệt độ	Cảm biến K + Vòng kín
Độ chính xác nhiệt độ	±1 độ
Độ chính xác của vị trí	± 0,01mm
Kích thước PCB	Tối đa 400×450 mm Tối thiểu 10×10 mm
Chip BGA	22-8080mm
Cảm biến nhiệt độ bên ngoài	1 chiếc (tùy chọn)
trọng lượng tịnh	70kg
Loại máy	Máy tính để bàn
Khoảng cách chip tối thiểu	0,1mm
Điểm ảnh máy ảnh	6 triệu
Cho ăn chip	tự động lấy hoặc đặt
Định vị PCBA	Định vị thông minh lên xuống, "hỗ trợ 5 điểm" phía dưới với v-loại khe cắm thẻ cố định PCBA có thể tự do điều chỉnh theo Hướng trục X-, với các thiết bị cố định phổ quát bên ngoài
vị trí BGA	Khe cắm thẻ hình chữ v{0}}định vị bằng laser và các thiết bị cố định đa năng
Ống kính CCD quang học	Tự động đi ra ngoài, quay lại và lấy nét

Công nghệ sưởi ấm đa vùng

Sử dụngCông nghệ sưởi ấm đa vùng, DH-A2E đạt được sự phân bổ nhiệt đồng đều trên toàn bộ các thành phần bảng mạch in (PCBA) và Ball Grid Array (BGA) thông qua các vùng riêng biệt của bộ phận làm nóng của máy, chẳng hạn như các vùng độc lậpvùng trên/dưới/làm nóng trước. Điều này cho phép phân bổ nhiệt độ gần như đồng đều để tất cả các BGA có thể được hàn theo thông số kỹ thuật riêng của chúng và do đó loại bỏ nguy cơ hư hỏng do nhiệt đối với các linh kiện điện tử nhạy cảm trong quá trình hàn/khử mối hàn.

Trạm làm lại BGA tự động

DH-A2E loại bỏ nhu cầu thực hiện các quy trình thủ công bằng cách sử dụng tính năng tự động hóa để xử lý các chức năng thiết yếu của việc làm lại BGA nhưkiểm soát nhiệt độ, căn chỉnh và hàn. Việc sử dụng các khả năng tự động hóa này làm tăng tốc độ và độ chính xác của việc làm lại BGA, do đó làm cho chiếc máy này phù hợp cho cả công việc sửa chữa khối lượng thấp và như một sự bổ sung cho hoạt động sản xuất khối lượng lớn.

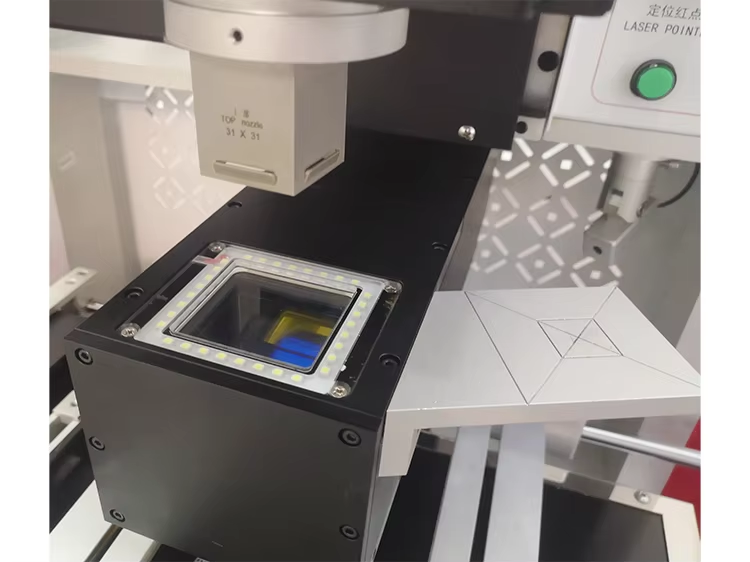

Căn chỉnh quang học với camera CCD

Bằng cách sử dụng một-được phát triển kỹ lưỡnghệ thống căn chỉnh quang họcvà sử dụng mộtmáy ảnh CCD có độ phân giải cao-để cung cấp khả năng định vị tối ưu cho các thành phần BGA, tính năng này cho phép người dùng đảm bảo rằng tất cả các mối hàn-được căn chỉnh hoàn hảo khi thực hiện công việc làm lại-từ đó giảm thiểu lỗi do con người gây ra.

Trạm làm lại BGA để sửa chữa máy tính xách tay

Được thiết kế đặc biệt để sửa chữabo mạch chủ máy tính xách tayvà các thiết bị điện tử phức tạp khác,Đ-A2Ecó khả năng xử lý BGA cao độ-tốt và cung cấp mức độ chính xác cao cần thiết để sửa chữa các thành phần phức tạp của máy tính xách tay. cácsưởi ấm nhiều vùngVàcăn chỉnh quang họccác tính năng làm cho nó trở thành sự lựa chọn hoàn hảo cho các kỹ thuật viên làm việc với máy tính xách tay, điện thoại thông minh và máy tính.

Giao diện người dùng nâng cao

cácĐ-A2Eđi kèm với mộtgiao diện màn hình cảm ứng trực quan, cho phép người dùng dễ dàng kiểm soát và điều chỉnh cấu hình gia nhiệt, cài đặt căn chỉnh, v.v. Hệ thống cung cấpgiám sát theo thời gian thựccủa toàn bộ quá trình làm lại, giúp người vận hành kiểm soát hoàn toàn nhiệt độ, thời gian và độ chính xác căn chỉnh.

An toàn và độ tin cậy

DH-A2E (trạm làm lại BGA để sửa chữa máy tính xách tay) được thiết kế đặc biệt với trọng tâm là sự an toàn. Nó bao gồm các tính năng nhưbảo vệ nhiệt tiên tiếnvà mộthệ thống ngăn ngừa quá nhiệthỗ trợ một môi trường làm việc an toàn. Thiết bị này được chế tạo bằng các bộ phận có chất lượng để mang lại hiệu suất đáng tin cậy và{1}}lâu dài trong cả quá trình sửa chữa và sản xuất thiết bị điện tử.

product-247-212

product-350-218

product-347-212

product-342-259

Tại sao chọn chúng tôi

1. Chúng tôi là nhà sản xuất trạm làm lại BGA chuyên nghiệp với hơn 5 năm kinh nghiệm trong thiết kế, phát triển, sản xuất và bán hàng.
2. Máy của chúng tôi cung cấp chất lượng tốt nhất với giá cả cạnh tranh.
3. Các tùy chọn giao hàng nhanh bao gồm FedEx, DHL, UPS, TNT, EMS và vận chuyển bằng đường biển hoặc đường hàng không.
4. Phương thức thanh toán: Western Union, T/T, v.v.
5. Dịch vụ OEM và ODM được hoan nghênh.
6. Tư vấn kỹ thuật miễn phí và trình diễn video.
7. 1-năm bảo hành cho toàn bộ máy (không bao gồm vật tư tiêu hao).
