Giá máy đánh bóng BGA

Giá máy đánh bóng BGA

1. Tính năng sản phẩm của BGA Reballing Giá máy

• Tự động tháo, lắp và hàn. Desoldering, gắn kết và hàn tự động.

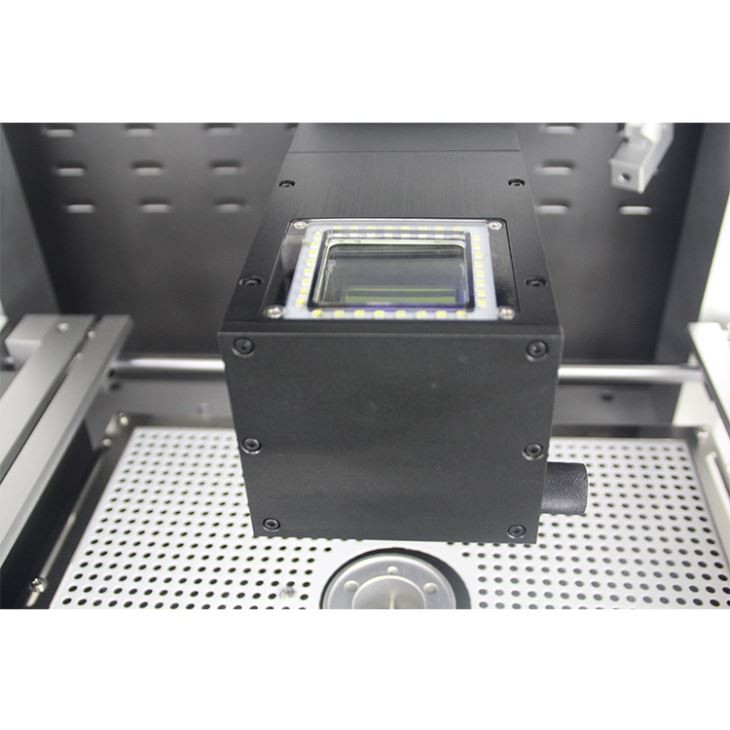

•Camera CCD đảm bảo căn chỉnh chính xác mọi mối hàn,

•Ba vùng sưởi ấm độc lập đảm bảo kiểm soát nhiệt độ chính xác.

•Hỗ trợ tâm tròn nhiều lỗ khí nóng đặc biệt hữu ích cho PCB và BGA kích thước lớn nằm ở trung tâm của

PCB. Tránh tình trạng hàn nguội và rơi IC.

• Thông số nhiệt độ của bộ phận làm nóng không khí phía dưới có thể lên tới 300 độ, rất quan trọng đối với bo mạch chủ kích thước lớn.

Trong khi đó, bộ gia nhiệt phía trên có thể được đặt thành hoạt động đồng bộ hoặc độc lập.

2. Đặc điểm kỹ thuật của giá máy Reballing BGA

3. Chi tiết về giá máy Reballing BGA

4. Tại sao chọn Giá máy Reballing BGA của chúng tôi?

5. Giấy chứng nhận giá máy đánh bóng BGA

Để cung cấp các sản phẩm chất lượng, CÔNG TY TNHH PHÁT TRIỂN CÔNG NGHỆ SHENZHEN DINGHUA là công ty đầu tiên

vượt qua các chứng chỉ UL, E-MARK, CCC, FCC, CE ROHS. Đồng thời, để cải tiến và hoàn thiện hệ thống chất lượng,

Dinghua đã thông qua chứng nhận kiểm toán tại chỗ ISO, GMP, FCCA, C-TPAT.

6. Đóng gói & Vận chuyển Giá máy đánh bóng lại BGA

7. Kiến thức liên quan về sửa chữa bo mạch chủ

1 bảng kiểm tra phương pháp chỉnh sửa

1. Phương pháp quan sát: có bị cháy, khét, sủi bọt, vỡ bo mạch, rỉ ổ cắm và nước hay không.

2. Phương pháp đo bảng: Điện trở cộng 5V, GND có quá nhỏ (dưới 50 ohms) hay không.

3. Kiểm tra bật nguồn: Đối với bo mạch bị hỏng, điện áp cao có thể được điều chỉnh một chút thành 0.5-1V. Sau khi bật nguồn, IC trên bảng cầm tay được sử dụng

để làm cho con chip có vấn đề nóng lên, để nó được nhận biết.

4. Kiểm tra bút logic: Kiểm tra xem tín hiệu mạnh hay yếu ở mỗi đầu của các cực đầu vào, đầu ra và điều khiển của IC bị nghi ngờ.

5. Xác định các khu vực làm việc chính: Hầu hết các bo mạch đều có sự phân công lao động rõ ràng, chẳng hạn như: khu vực điều khiển (CPU), khu vực xung nhịp (dao động tinh thể) (phân chia tần số),

khu vực hình nền, khu vực hành động (người, máy bay), quận tổng hợp âm thanh, v.v. Điều này rất quan trọng để sửa chữa chuyên sâu bo mạch máy tính.

2 chỉnh sửa phương pháp khắc phục sự cố

1. Sẽ nghi ngờ chip, theo hướng dẫn của sách hướng dẫn, trước tiên hãy kiểm tra xem có tín hiệu (dạng sóng) ở các đầu vào và đầu ra hay không, nếu có

không có đầu vào, sau đó kiểm tra tín hiệu điều khiển của IC (đồng hồ), v.v. Nếu có, IC này bị hỏng. Khả năng là rất lớn, không có tín hiệu điều khiển, hãy dò tìm cực trước của nó cho đến khi tìm thấy tín hiệu

hư IC.

2. Hiện tại, không tháo cột ra khỏi cột và sử dụng cùng một mô hình. Hoặc IC có cùng nội dung chương trình nằm ở mặt sau và khởi động để xem

nếu tốt hơn là xác nhận xem IC có bị hỏng hay không.

3. Sử dụng phương pháp đường tiếp tuyến và đường nhảy để tìm đường ngắn mạch: không nên tìm một số đường tín hiệu và đường tiếp đất, cộng với 5V hoặc nhiều IC khác

kết nối với ngắn mạch, bạn có thể cắt đường dây và đo lại, xác định xem đó là sự cố IC hay sự cố bề mặt bo mạch hay tín hiệu mượn

từ IC khác hàn sang IC sai dạng sóng xem hình có đẹp lên không và đánh giá IC tốt hay xấu.

4. Phương pháp điều khiển: Tìm một bo mạch máy tính tốt có cùng nội dung để đo dạng sóng chân của IC tương ứng và số IC để xác nhận

IC có bị hư không.

5. Kiểm tra IC bằng phần mềm ICTEST trong bộ lập trình máy vi tính vạn năng (ALL-03/07) (EXPRO-80/100, v.v.).

3 chỉnh sửa phương pháp loại bỏ

1. Phương pháp cắt: không làm hỏng bảng, không thể tái chế.

2. Phương pháp kéo thiếc: hàn thiếc ở cả hai mặt của chân IC, dùng mỏ hàn nhiệt độ cao kéo qua lại và khởi động IC (dễ làm hỏng

bo mạch, nhưng có thể bảo vệ IC thử nghiệm).

3. Phương pháp nướng: nướng trên đèn cồn, bếp gas, bếp điện, v.v. Sau khi thiếc tan chảy trên bo mạch, IC được sản xuất (không dễ nắm bắt).

4. Phương pháp nồi thiếc: Làm một chiếc nồi thiếc đặc biệt trên lò điện. Sau khi thiếc tan chảy, IC được dỡ trên bảng được ngâm trong nồi thiếc và IC

có thể được lấy ra mà không làm hỏng bảng, nhưng thiết bị này không dễ sản xuất.

5. Súng nhiệt điện: Sử dụng súng nhiệt điện đặc biệt để dỡ phim, thổi phần IC cần dỡ, sau đó có thể lấy IC sau hộp thiếc ra (lưu ý

rằng nên lắc súng hơi khi thổi tấm, nếu không bo mạch máy tính sẽ bị nổ. Tuy nhiên, giá thành của súng hơi cao, thường khoảng

2,000 nhân dân tệ.) Là một thợ sửa chữa phần cứng chuyên nghiệp, bảo trì bo mạch là một trong những dự án quan trọng nhất. Sau đó, lấy một bo mạch chủ bị lỗi, làm thế nào để xác định

thành phần nào có vấn đề?

4 trình chỉnh sửa lý do chính thất bại

1. Lỗi do con người gây ra: cắm card I/O có nguồn điện, hư hỏng giao diện, chip, v.v. do tác động lực không đúng khi tải bo mạch và phích cắm

2. Môi trường kém: Tĩnh điện thường khiến chip trên bo mạch chủ (đặc biệt là chip CMOS) bị hỏng. Ngoài ra, khi bo mạch chủ

gặp sự cố nguồn điện bị hỏng hoặc điện áp lưới tăng đột biến, nó thường làm hỏng con chip gần phích cắm nguồn điện của bo mạch hệ thống. Nếu bo mạch chủ

bị phủ bụi, nó cũng sẽ gây đoản mạch tín hiệu. 3. Vấn đề về chất lượng thiết bị: Hư hỏng do chip và các thiết bị khác kém chất lượng. Điều đầu tiên cần lưu ý là

bụi đó là một trong những kẻ thù lớn nhất của bo mạch chủ.

Hướng dẫn

Hướng dẫn vận hành (3)

Tốt nhất là chú ý đến bụi. Dùng chổi quét nhẹ bụi trên bo mạch chủ. Ngoài ra, một số thẻ trên bo mạch chủ và chip ở dạng chân cắm,

thường dẫn đến tiếp xúc kém do các chân cắm bị oxy hóa. Sử dụng một cục tẩy để loại bỏ lớp oxit bề mặt và cắm lại. Tất nhiên, chúng ta có thể sử dụng sự bay hơi--trichloroethane*,

đó là một trong những chất lỏng để làm sạch bo mạch chính. Ngoài ra còn có trường hợp mất điện đột ngột, bạn nên tắt máy ngay lập tức để không bị kêu Mainboard đột ngột.

và nguồn điện bị đốt cháy. Do thiết lập BIOS không đúng, nếu ép xung... bạn có thể nhảy đến xóa dòng và nhặt lại. Nếu BIOS bị hỏng, chẳng hạn như virus xâm nhập...,

bạn có thể viết lại BIOS. Vì BIOS không thể được đo bằng thiết bị nên nó tồn tại ở dạng phần mềm. Để loại bỏ tất cả các nguyên nhân có thể gây ra sự cố

trên bo mạch chủ, tốt nhất là chải BIOS của bo mạch chủ. Có nhiều nguyên nhân khiến hệ thống máy chủ bị lỗi. Ví dụ: bản thân bo mạch chủ hoặc các lỗi thẻ khác nhau trên

bus I/O có thể khiến hệ thống gặp trục trặc. Phương pháp bảo trì plug-and-play là một phương pháp đơn giản để xác định lỗi trên bo mạch chủ hoặc thiết bị I/O. phương pháp

là tắt từng bảng cắm và mỗi lần rút một bảng ra, máy đang chạy để quan sát trạng thái hoạt động của máy. Sau khi bảng được vận hành

thông thường sau khi kéo ra một khối nào đó, lỗi là do lỗi của bo mạch hoặc khe cắm bus I/O tương ứng. Và mạch nạp bị lỗi. Nếu khởi động hệ thống vẫn

không bình thường sau khi tất cả các bo mạch được gỡ bỏ, lỗi có thể nằm ở bo mạch chủ. Phương thức trao đổi về cơ bản là trao đổi cùng loại bảng cắm, xe buýt

chế độ là như nhau, cùng chức năng của bảng cắm hoặc cùng loại chip trao đổi chip lẫn nhau, theo sự thay đổi của hiện tượng lỗi để xác định lỗi.

Phương pháp này chủ yếu được sử dụng trong các môi trường bảo trì dễ cắm, chẳng hạn như lỗi tự kiểm tra bộ nhớ, có thể trao đổi cùng một bộ nhớ.
