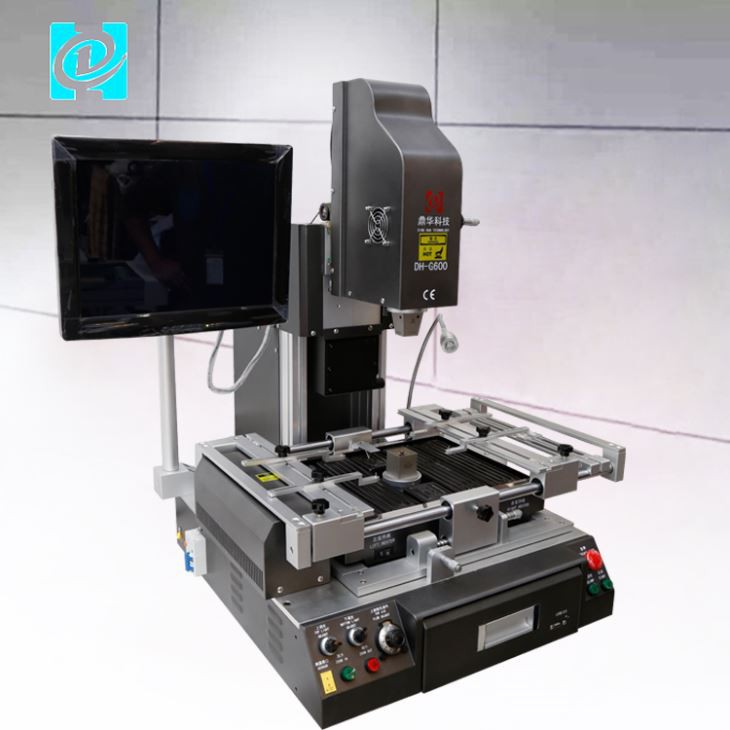

Trạm làm lại BGA Labtop quang học

Trạm làm lại bga máy tính xách tay quang học

1. Xem trước nhanh:

Tính năng của Máy Rework BGA DH-G600

1. Được sử dụng rộng rãi trong Thay thế cấp độ chip trong máy tính xách tay, máy tính, Điện thoại Moblie, v.v.

2. Tự động tháo, lắp và hàn.

3. Hệ thống căn chỉnh quang học HD để gắn chính xác BGA và các thành phần.

4. Định vị bằng Laser có thể nhanh chóng căn chỉnh Chip BGA và bo mạch chủ.



Thông số sản phẩm Tên sản phẩm máy hàn và khử mối hàn Tổng công suất 5300W sưởi ấm hàng đầu 1200w sưởi ấm đáy sưởi ấm không khí nóng phía dưới 1200W, làm nóng sơ bộ hồng ngoại 2700W Quyền lực 220V 50HZ% 2f60HZ Định vị Rãnh chữ V, bo mạch PCB có thể điều chỉnh theo trục X, Y và được trang bị đồ gá đa năng Kiểm soát nhiệt độ Loại K, vòng kín kích thước PCB Tối đa 400x380mm, Tối thiểu 22x22mm Kích thước chip 2x{1}}x50mm Khoảng cách chip tối thiểu {0}.15mm Cảm biến nhiệt độ bên ngoài 1 (tùy chọn) N.W. khoảng 60kg Bo mạch chủ phù hợp điện thoại di động, máy tính xách tay, máy tính để bàn, máy chơi game, XBOX360, PS3

3. Các tính năng chính của trạm làm lại BGA DH-G600

• Lĩnh vực ứng dụng (Toàn bộ phạm vi ứng dụng làm lại)
• Trung tâm dịch vụ quy mô vừa và lớn.
• Thiết bị hệ thống di động và vô tuyến.
• Điện thoại di động, PDA, Thiết bị cầm tay, máy tính xách tay & Bo mạch chủ.
• Thiết bị mạng LAN, Nút mạng và Thiết bị liên lạc quân sự.
• Thiết bị y tế di động

Đặc trưng:

1. Sử dụng linh hoạt cho tất cả các loại thành phần khác nhau như SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA và tất cả các loại micro BGA không bị nhiễm Epoxy .. vv.

2. Đạt được các giai đoạn của Quy trình làm lại hoàn chỉnh (Pr-Gia nhiệt, Ngâm, Chảy lại & Làm mát) để có một quy trình làm lại tiêu chuẩn và chính xác.

3. IR không ảnh hưởng đến các Thành phần lân cận.

4. Cảm biến đo nhiệt độ nhạy để có được kết quả và theo dõi nhiệt độ chính xác và tức thời.

5. Hệ thống nhặt hàng bên trong để loại bỏ IC an toàn và ổn định.

6. Hệ thống làm mát để đạt được quy trình hoàn thiện và tiêu chuẩn & giai đoạn làm mát cho PCB.

7. Công cụ đánh bóng lại

8. Định vị trong quá trình làm lại được áp dụng bằng cách sử dụng con trỏ laser trên PCB

9. Bảng XY chạy chính xác và trơn tru đi kèm với gói.

10. Vận hành dễ dàng và thân thiện qua các chế độ Thủ công.

11. Áp dụng Bảo hành một năm.

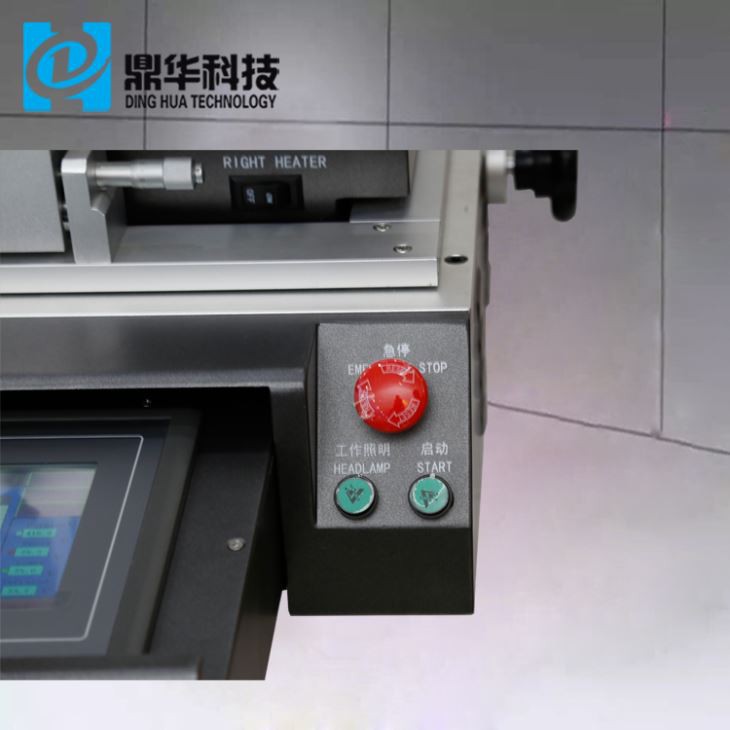

4. Hình ảnh chi tiết G600 BGA REWORK STATION

Hệ thống căn chỉnh ống kính CCD quang HD

Camera được nhập khẩu từ Panasonic, Nhật Bản đảm bảo độ chính xác thay thế ở ±0.01mm



Đầu gắn có thiết bị kiểm tra áp suất tích hợp, để bảo vệ PCB khỏi bị hư hại.

chân không tích hợp trong đầu lắp tự động lấy chip BGA sau khi quá trình khử mối hàn hoàn tất

Với điều chỉnh luồng không khí phía trên, để ngăn bga nhỏ thổi bay.



Định vị PCB

Rãnh chữ V, bo mạch PCB có thể được điều chỉnh theo trục X và Y và được trang bị một vật cố định đa năng

4. Hồ sơ công ty

Một phần của khách hàng của chúng tôi

6. Đóng gói & Giao hàng & Dịch vụ của G600 BGA REWORK STATION

Tùy chọn giao hàng

◆ Mẫu sẽ được gửi trong vòng 5 ngày làm việc sau khi nhận được thanh toán đầy đủ. 7-15 ngày đối với đơn đặt hàng số lượng lớn. ◆ Vận chuyển bằng DHL, FedEx, TNT, EMS và UPS express. Vận chuyển bằng đường biển cũng có sẵn.

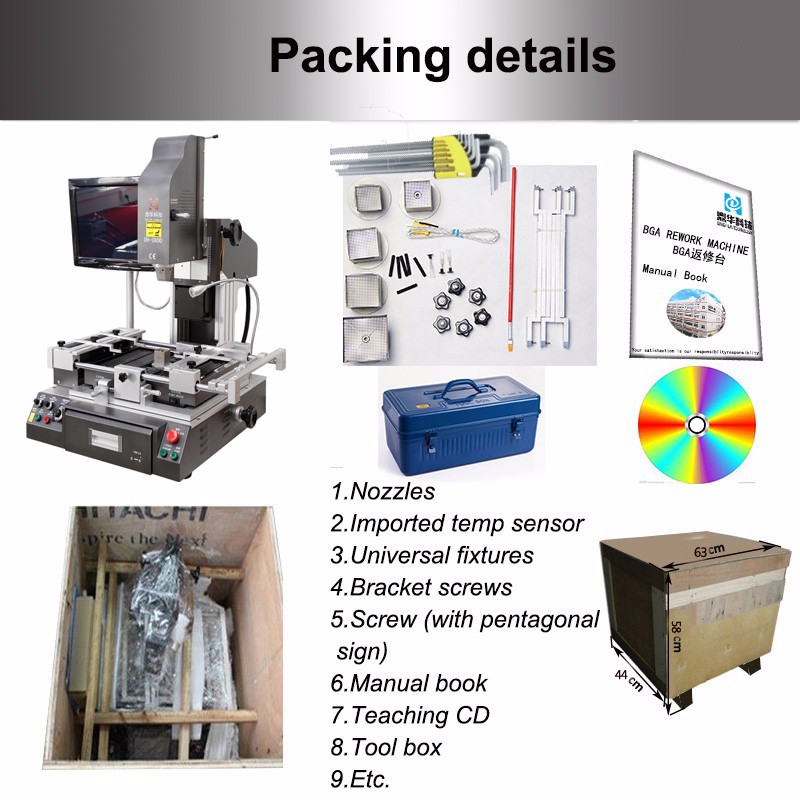

DH-G600 Phụ kiện

Hướng dẫn sử dụng -1 mảnh -1 mảnh LCD -5 chiếc vòi phun khí nóng: vòi phun trên cùng 3pc(31x31mm,38x38mm,41x41mm), vòi phun dưới cùng 2 chiếc (34x34mm,55x55mm)PS: Kích thước vòi phun khí nóng có thể được tùy chỉnh theo kích thước chip của bạn -1 bộ máy hút chân không (gồm 4 chiếc) -2 chiếc miếng đệm chân không -6 chiếc thiết bị cố định phổ quát -4 chiếc vít hỗ trợ -6 chiếc núm mận



7. Câu hỏi thường gặp về TRẠM LÀM LẠI G600 BGA

Q1: Tại sao chọn chúng tôi?

A1:1. Dinghua có hơn 10 năm kinh nghiệm.

2. Đội ngũ kỹ thuật viên chuyên nghiệp, giàu kinh nghiệm.

3. Với sản phẩm chất lượng cao, giá cả ưu đãi và giao hàng kịp thời.

4. Trả lời mọi thắc mắc của bạn trong vòng 24 giờ.

Q2: Làm thế nào về phương thức giao hàng?

A2: Thông thường chúng tôi sẽ nhận các đơn hàng chuyển phát nhanh như DHL, FedEx, UPS và TNT cho các đơn đặt hàng mẫu. Đối với các đơn đặt hàng số lượng lớn, sẽ thực hiện các chuyến bay đường hàng không hoặc đường biển.

Câu 3: Thời gian giao hàng số lượng lớn là bao lâu?

A3: Thời gian đặt hàng sẽ là 5-10 ngày làm việc

Q4: Bảo hành của bạn là bao lâu?

A4: Kéo dài trong 12 tháng.



8. Kiến thức liên quan

Có nhiều lý do khiến mọi người phải làm lại thiết bị điện tử của mình. Những lý do phổ biến nhất là các bộ phận bị lỗi, cần phải thay thế các bộ phận kỹ thuật lỗi thời, các mối hàn kém và các vết hàn không mong muốn. Một số công việc này được thực hiện trong quá trình sửa chữa điện thoại di động.

Khi thực hiện việc làm lại, các chuyên gia lành nghề phải bảo vệ các bộ phận xung quanh. Họ làm điều này bằng cách giữ cho ứng suất nhiệt trên cụm lắp ráp ở mức thấp nhất có thể. Điều này giúp tránh sự co rút nguy hiểm tiềm ẩn của bảng.

Bước đầu tiên trong quá trình làm lại là sử dụng súng hơi nóng để làm nóng một thiết bị gắn trên bề mặt. Điều này làm tan chảy tất cả các mối hàn giữa bảng mạch in và thiết bị gắn trên bề mặt. Bước thứ hai là tháo thiết bị gắn trên bề mặt và bước thứ ba là làm sạch mảng đệm trên dây dẫn để loại bỏ chất hàn cũ. Mối hàn cũ có thể tháo rời dễ dàng. Tất cả những gì bạn cần làm là đun nóng nó đến điểm nóng chảy. Cho mục đích này, một bím hàn, súng hơi nóng và bàn hàn được sử dụng.

Để hoàn thành các bước trên, các chuyên gia lành nghề sẽ sử dụng hệ thống điều chỉnh tầm nhìn. Thiết bị hàng đầu có độ phân giải cao và độ chính xác cao. Hệ thống này cho phép thành phần mới được đặt chính xác trên mảng đệm.

Sau khi mọi thứ đã hoàn tất, thiết bị gắn trên bề mặt sẽ được hàn vào bảng mạch. Hồ sơ hàn được sử dụng để làm nóng trước bảng mạch. Nó còn được dùng để làm nóng các kết nối giữa bảng mạch in và thiết bị.
