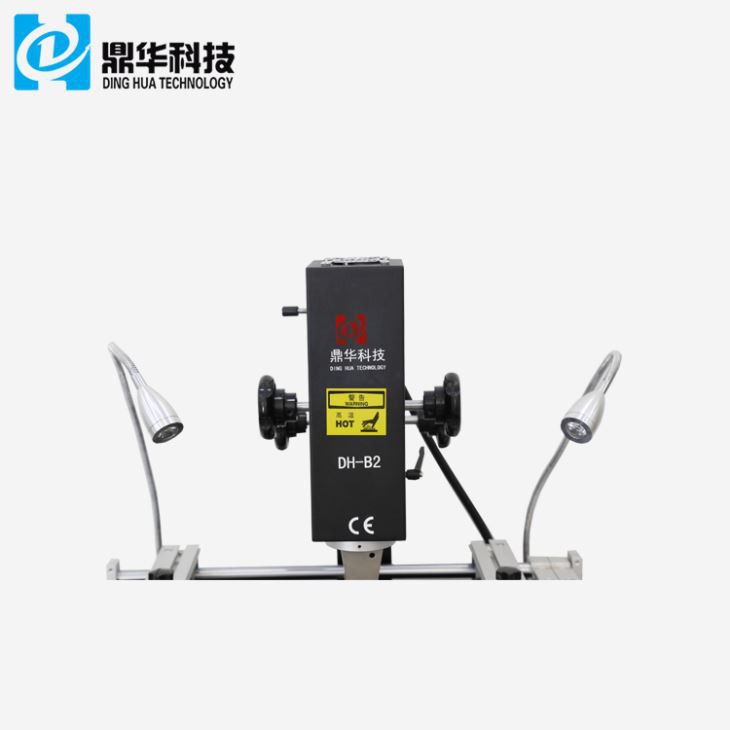

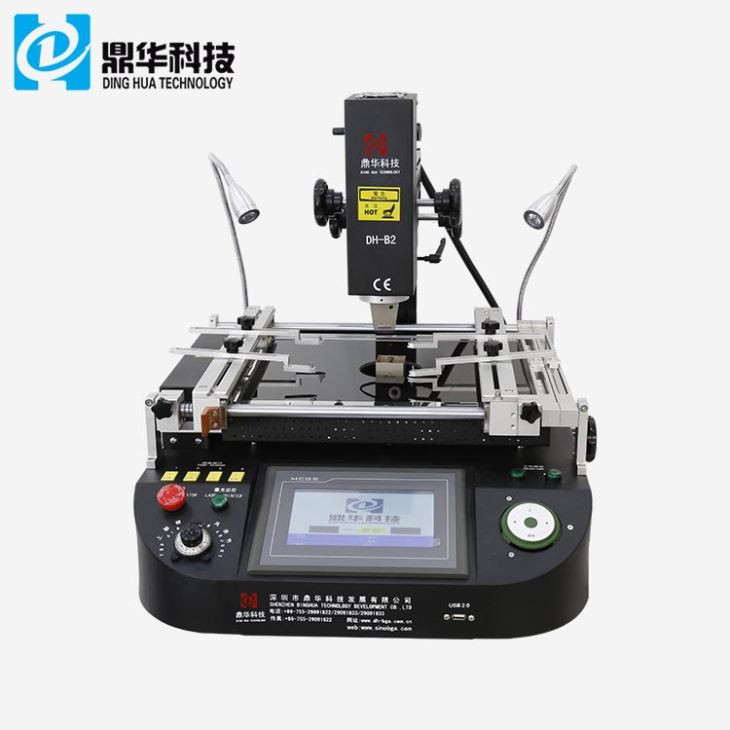

Trạm làm lại màn hình cảm ứng không khí nóng SMD



1. Tính năng sản phẩm của Trạm làm lại màn hình cảm ứng không khí nóng SMD





1. Vùng nhiệt độ thứ nhất và thứ hai có thể được đặt cấu hình nhiệt độ 8 đoạn (lên / xuống)

và 8 hồ sơ nhiệt độ không đổi. Và trạm làm lại bga có thể tiết kiệm được 10 nghìn khác nhau

hồ sơ nhiệt độ tolal.



2. Vùng thứ ba là vùng làm nóng trước để đảm bảo PCB nhận được nhiệt đầy đủ trong quá trình làm lại.

3.DH-B2 BGA Rework Station có thể được kết nối với máy tính có cổng nối tiếp RSS PC tích hợp và

đi kèm với đĩa CD phần mềm

4. Cấu hình nhiệt độ để sưởi ấm trên và dưới sẽ hoạt động độc lập khi DH-B2

Trạm làm lại BGA đang hoạt động và quạt xuyên dòng có thể giúp làm mát PCBA nhanh chóng để

bảo vệ sự biến dạng của PCBA xảy ra.



2.Đặc điểm kỹ thuật

Quyền lực	4800W
Máy sưởi hàng đầu	Hol air 800W
Máy sưởi đáy	Khí nóng 1200W. Hồng ngoại 2700W
Nguồn điện	AC220V+10% 50/60Hz
Kích thước	L800*W900*H750mm
Định vị	Hỗ trợ PCB rãnh chữ V. và với vật cố định phổ quát bên ngoài
Kiểm soát nhiệt độ	Cặp nhiệt điện loại K, điều khiển vòng kín, sưởi ấm độc lập
Độ chính xác về nhiệt độ	±2 độ
kích thước PCB	Tối đa 450 * 500 mm, Tối thiểu 20 * 20 mm
Tinh chỉnh bàn làm việc	±15mm tiến/lùi,t15mm phảiVtrái
chip BGA	80*80-1*1mm
Khoảng cách chip tối thiểu	0.15mm
Cảm biến nhiệt độ	4 (tùy chọn)
Không cân nặng	36kg

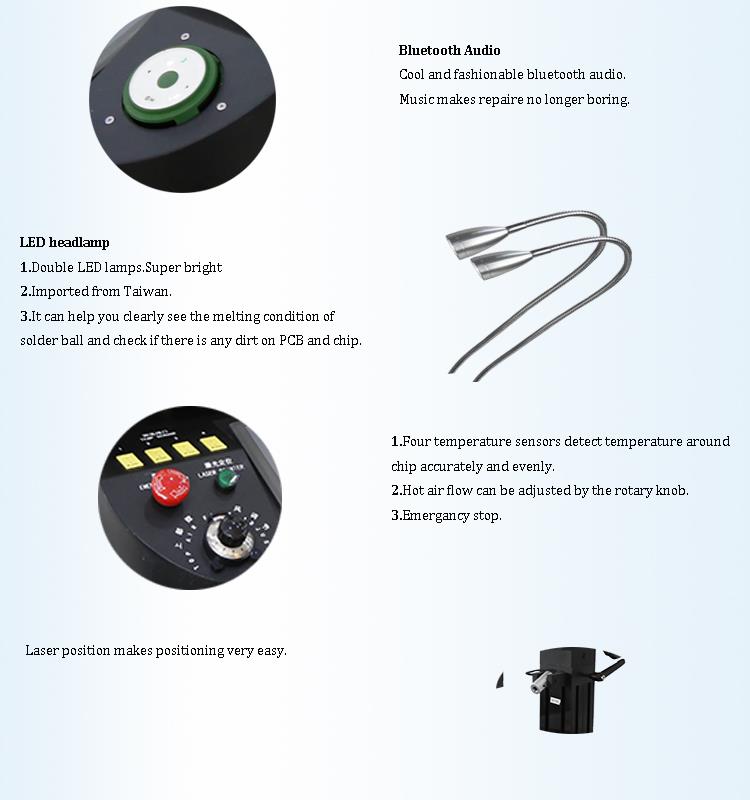

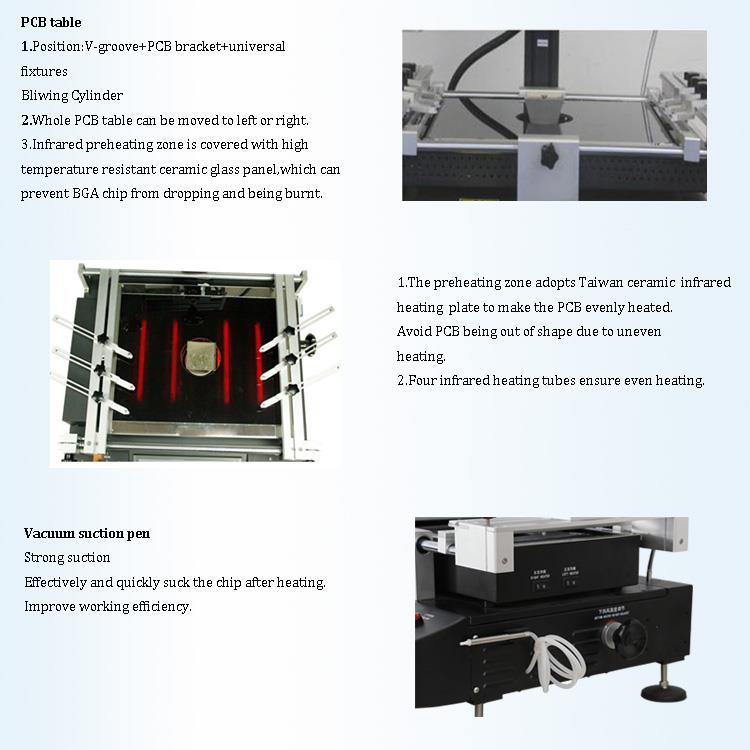

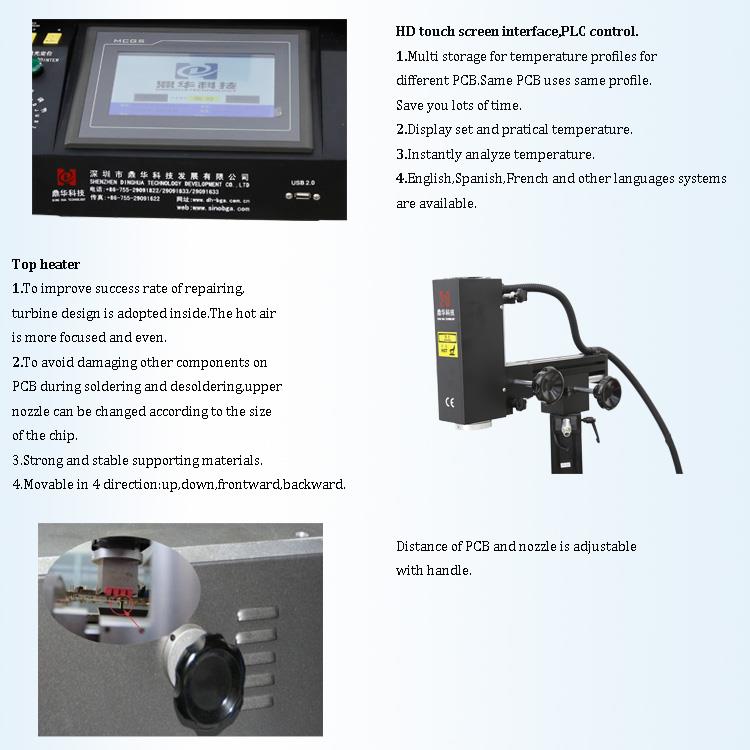

3. Chi tiết về trạm làm lại màn hình cảm ứng không khí nóng SMD

1.HD Giao diện màn hình cảm ứng;

2. Ba máy sưởi độc lập (không khí nóng và hồng ngoại);

3. Bút hút chân không;

4. Đèn pha LED.

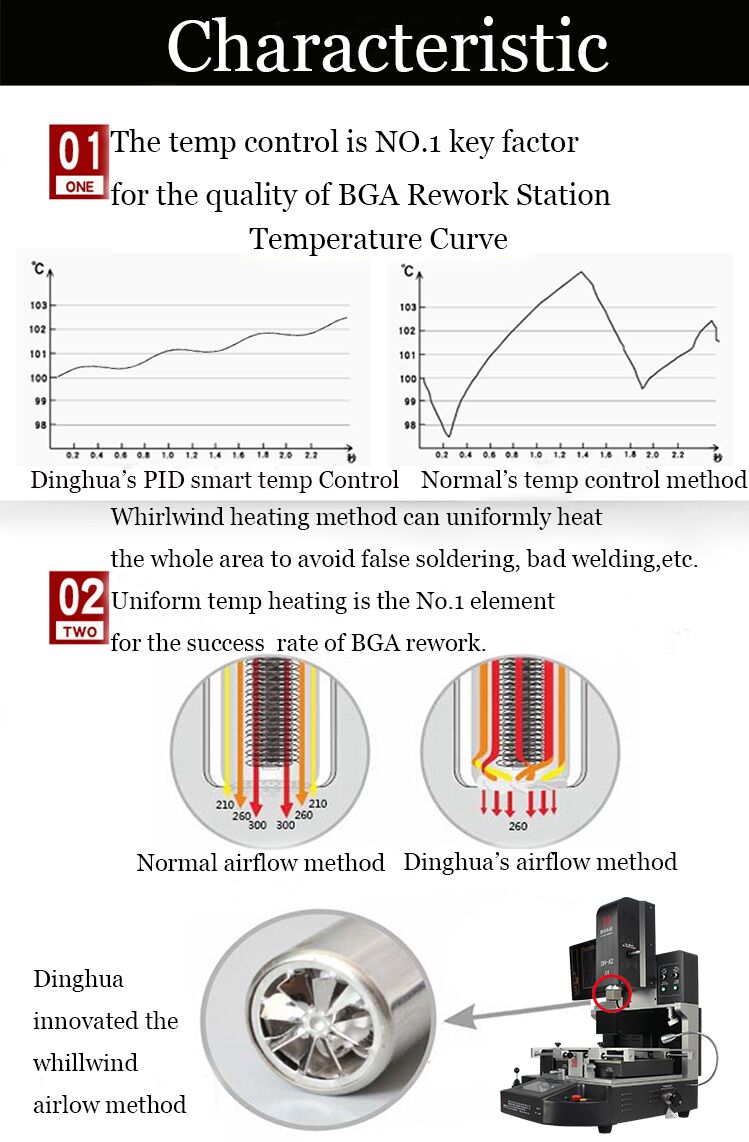

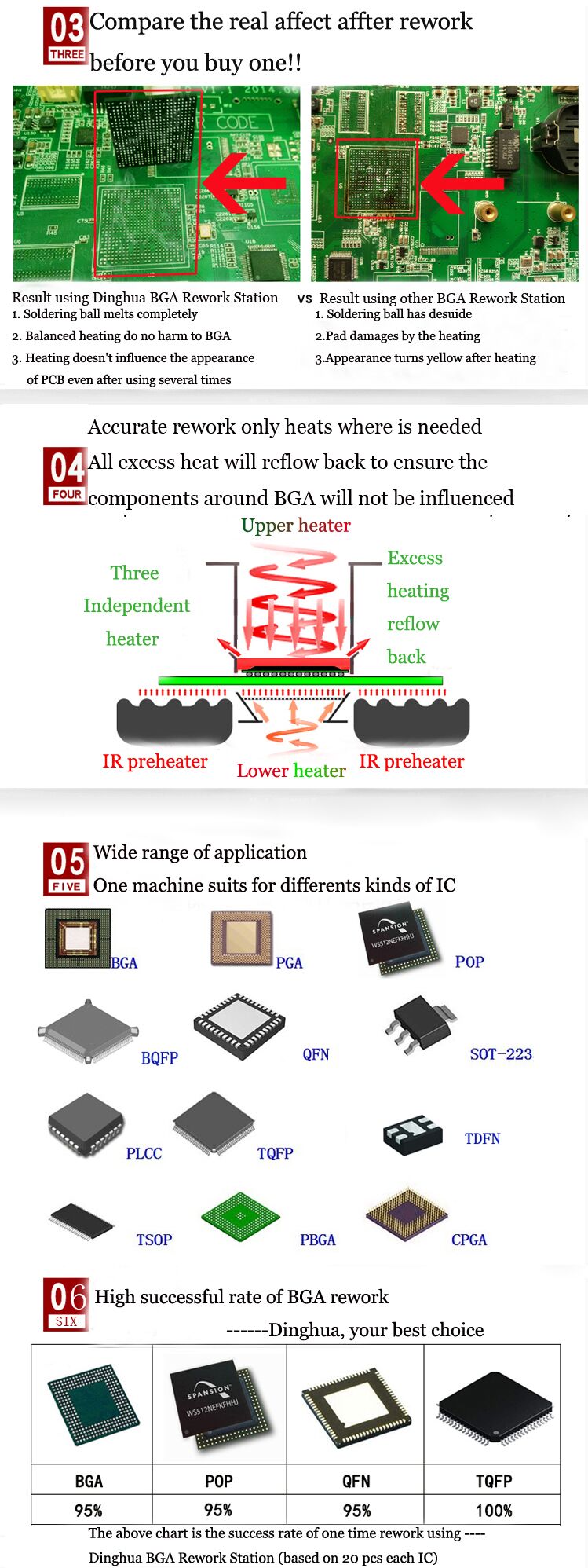

4.Tại sao chọn Trạm làm lại màn hình cảm ứng không khí nóng của chúng tôi?





5.Giấy chứng nhận

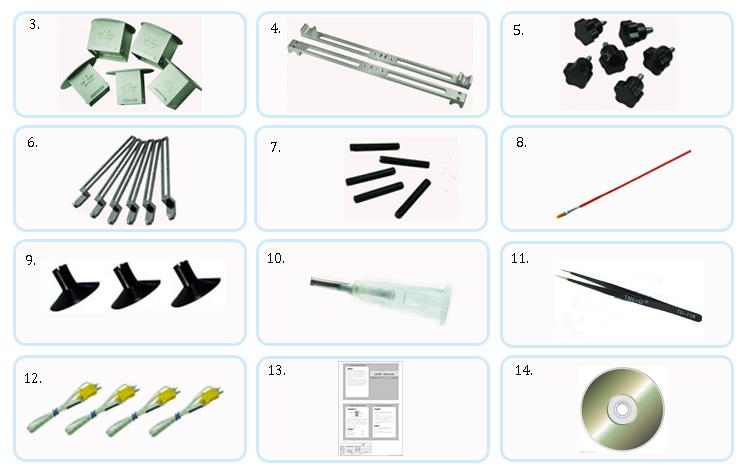

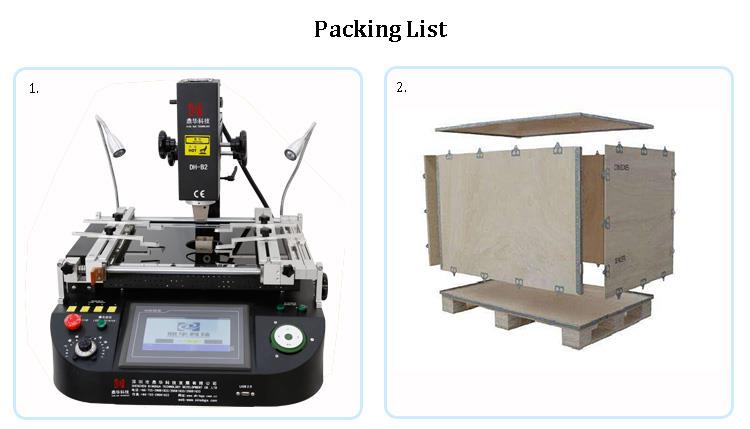

6. Đóng gói và vận chuyển Trạm làm lại màn hình cảm ứng không khí nóng SMD





8. Kiến thức liên quan

Thận trọng khi sử dụng stencil

1. độ sạch của lưới thép

Tại sao phải rửa giấy nến?

Đảm bảo in dán hàn

Giữ giấy nến cũng được tước bỏ

Giảm cầu nối in

Tránh bị lật, sập và các lỗi in sai khác

Hãy cẩn thận:

1. Để giữ cho giấy nến sạch sẽ, hãy đảm bảo rằng giấy nến được bảo vệ khỏi bụi.

2. Khuôn tô nên được làm sạch ngay sau khi sử dụng để tránh vết hàn còn sót lại và khó đóng rắn.

để loại bỏ.

3. Các giấy nến phải được đặt trên kệ chuyên dụng và đặt theo chiều dọc. Các tấm và tấm phải được cách ly

với nhau (có thể được quay phim), và việc xếp chồng và tiếp xúc với nhau đều bị cấm. Đối với giấy nến đó

đang chờ được làm sạch, không được đặt chúng một cách ngẫu nhiên để tránh hư hỏng do tai nạn.



2. Khi xảy ra những bất thường sau đây, giấy nến mới chuẩn bị phải được thay thế và giấy nến cũ phải được làm sạch.

1. Thùng dán hàn đã mở vượt quá thời hạn sử dụng hợp lệ;

2. Giấy nến đã được sử dụng trong 8 giờ;

3. Cắm lưới thép (lỗi sản xuất hàng loạt "in dán hàn không đầy đủ");



3. Phương pháp làm sạch lưới thép

1. Trực tuyến: Tự động xóa sau mỗi 5 miếng;

2. Loại ngoại tuyến: lau tay, làm sạch thủ công bằng cồn dưới ánh sáng;

3. Ngoại tuyến: thiết bị làm sạch siêu âm;



4. Kiểm tra độ căng của lưới thép

1. Giấy nến phải được kiểm tra độ căng sau mỗi lần vệ sinh ngoại tuyến;

2. Đo ít nhất năm điểm căng (bốn góc + điểm giữa);

3 lực căng thường lớn hơn 30N;



5. quản lý giấy nến

1. Tuổi thọ của giấy nến phải được chỉ định và theo dõi một cách hiệu quả. Giấy nến vượt quá

cuộc sống dịch vụ nên được loại bỏ. Cấm sử dụng giấy nến để sử dụng kéo dài. (thường là 100,000 lần)

2. Mỗi khuôn tô phải được đánh số và ghi rõ các sản phẩm có thể sử dụng trên mỗi khuôn tô.

3. Mỗi khuôn tô phải luôn được đảm bảo có phụ tùng dự phòng để có thể thay thế kịp thời khi có sự cố.

xảy ra tình trạng bất thường.



6. tác động của lưới thép đến in dán hàn

Độ dày của khuôn tô và kích thước lỗ của lưới thép xác định lượng kem hàn cần thiết

được in. Dán hàn quá nhiều sẽ gây ra hiện tượng bắc cầu. Quá ít chất hàn sẽ dẫn đến chất hàn không đủ hoặc không

hàn lệch hướng. Hình dạng mở của lưới thép và độ mịn của tường lưới thép

cũng ảnh hưởng đến chất lượng tẩy keo hàn.
