Thiết bị bàn hàn BGA sửa chữa điện thoại di động

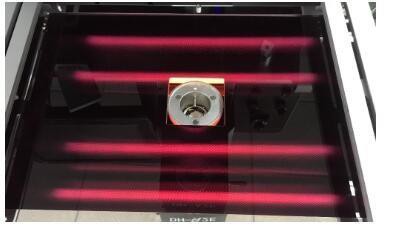

1. Hệ thống sưởi hồng ngoại 2.} ba máy sưởi độc lập

Gửi yêu cầu

Mô tả

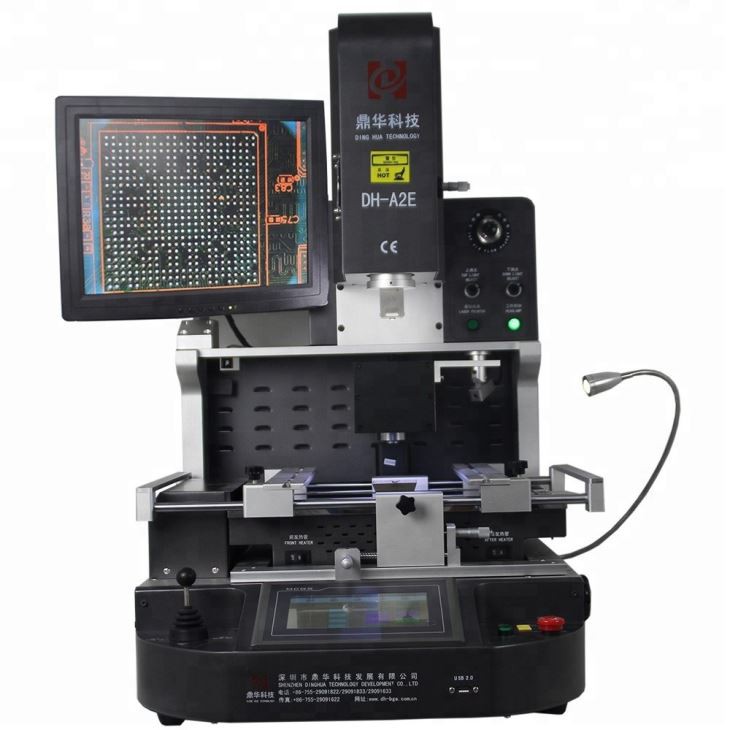

Thiết bị bàn hàn BGA sửa chữa điện thoại di động

Demo hoạt động:

Sửa chữa điện thoại thiết bị bàn hàn BGA "đề cập đến các công cụ và máy trạm chuyên dụng được sử dụng để hàn và làm lại các thành phần BGA (mảng lưới bóng) trong sửa chữa điện thoại di động . BGA là một loại đóng gói bề mặt được sử dụng cho các mạch tích hợp

BGA BGA BGA và TIN

A2E Assemble

Thông số kỹ thuật:

1	Tổng năng lượng	5200w
2	3 máy sưởi độc lập	Top Hot Air 1200W, Lower Hot Air 1200W, Hồng ngoại dưới cùng 2700W
3	Điện áp	AC220V ± 10% 50/60Hz
4	Các bộ phận điện	7 '' Màn hình cảm ứng + Mô -đun điều khiển nhiệt độ thông minh chính xác cao + Trình điều khiển động cơ bước + PLC + Hiển thị LCD + Hệ thống CCD quang có độ phân giải cao + Định vị laser
5	Kiểm soát nhiệt độ	K-cảm biến vòng kín + PID Automatic Temp Bồi thường + Mô-đun TEMP, Độ chính xác của TEMP trong phạm vi ± 2 độ .
6	Định vị PCB	V-Groove + Universal Lacture + Kệ PCB di động
7	Kích thước PCB áp dụng	Tối đa 370x410mm tối thiểu 22x22mm
8	Kích thước BGA áp dụng	2x2mm ~ 80x80mm
9	Kích thước	600x700x850mm (lwh)
10	Trọng lượng ròng	70 kg

Ứng dụng:

Đặc trưng:

A2E 内部发热系统

Thiết bị bàn hàn BGA sửa chữa điện thoại di độngđược thiết kế để hoạt động với các kích thước khác nhau của BGA, QFP và các thành phần khác ., nó có hệ thống quang học tiên tiến gọi là "tầm nhìn chia" và hệ thống hàn định vị chính xác, cho phép bạn dễ dàng thay thế bất kỳ thành phần nào .

Product imga2

automatic rework station 4

stable reballing station5

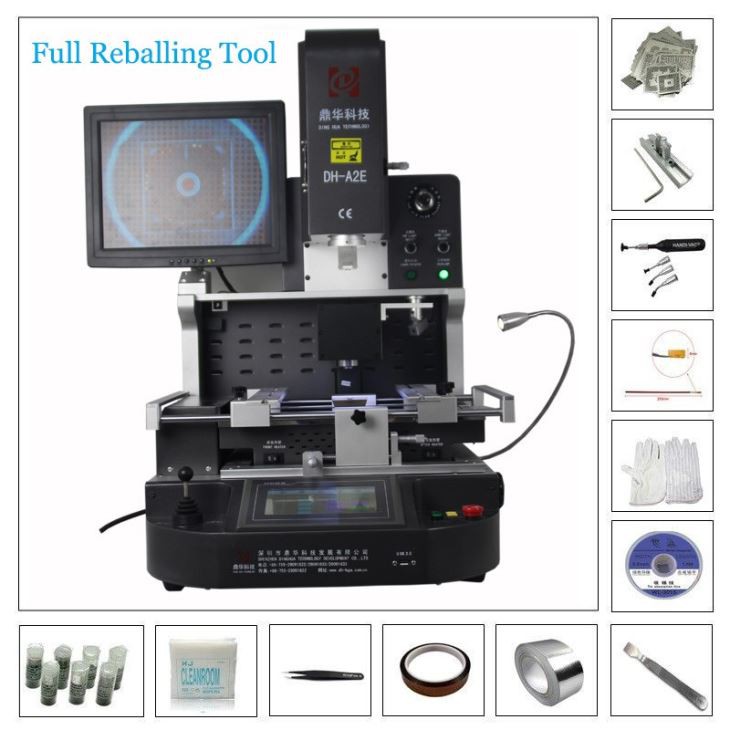

Danh sách đóng gói:

Vật liệu: Vỏ gỗ mạnh mẽ+Thanh gỗ+Chứng minh Ngọc trai với phim

1PC Sửa chữa điện thoại thiết bị bàn hàn BGA
Bút cọ 1pc
Hướng dẫn sử dụng 1PC
Video CD 1PC
3pcs vòi phun hàng đầu
2pcs vòi phun đáy
6pcs Đồ đạc phổ quát
6pcs buộc ốc vít
4PCS Hỗ trợ vít
Kích thước hút: Đường kính trong 2,4,8,10,11mm
Bên trong Hexagon Spanner: M2/3/4
Kích thước: 81*76*85cm
Tổng trọng lượng: 115 kg

Đặc điểm kỹ thuật:

Tổng năng lượng	5200W
Máy sưởi trên cùng	1200W
Máy sưởi dưới cùng	Thứ 2 1200W, máy sưởi IR thứ 3 2700W
Điện áp	AC220V/110V ± 10 ％ 50Hz
Hệ thống cho ăn	Hệ thống cho ăn tự động cho chip
Chế độ hoạt động	Hai chế độ: thủ công và tự động, chọn miễn phí! Màn hình cảm ứng HD, máy tính người thông minh, cài đặt hệ thống kỹ thuật số .
Lưu trữ hồ sơ nhiệt độ	50, 000 Nhóm (số nhóm không giới hạn)

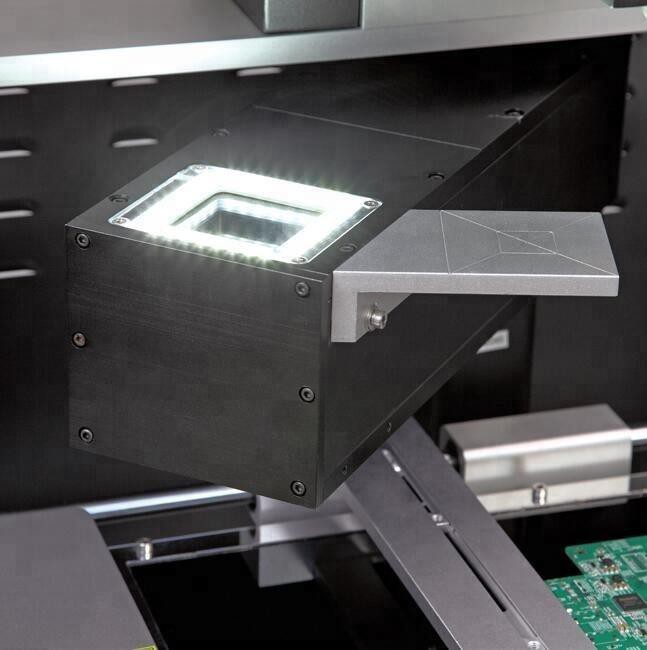

Ống kính camera CCD quang	Tự động kéo dài ra và gấp để chọn và đặt chip BGA
Máy ảnh phóng đại	1,8 triệu pixel
Workbench tinh chỉnh:	± 15mm về phía trước/lùi, ± 15mm phải/trái
Độ chính xác của vị trí:	± 0,015mm
Định vị BGA	Định vị laser, vị trí nhanh và chính xác của PCB và BGA
Vị trí PCB	Định vị thông minh, PCB có thể được điều chỉnh theo hướng x, y với "hỗ trợ 5 điểm" + V-groov pcb khung + đồ đạc phổ quát .
Ánh sáng	Đèn LED Đèn LED Đèn LED, bất kỳ góc nào có thể điều chỉnh
Kiểm soát nhiệt độ	K Cảm biến, Vòng lặp gần, Điều khiển PLC
Độ chính xác nhiệt độ	± 2 độ
Kích thước PCB	Tối đa 450 × 400 mm tối thiểu 22 × 22 mm
Chip BGA	1x 1 - 80 x80 mm
Khoảng cách chip tối thiểu	0,015mm
Cảm biến nhiệt độ bên ngoài	1pc
Kích thước	L740 × W630 × H710 mm
Trọng lượng ròng	70kg
