Hệ thống làm lại SMD tự động
-Nozzel có lỗ thông hơi.-Căn chỉnh quang học-3 Vùng nhiệt độ-Chế độ thủ công & tự động
Mô tả

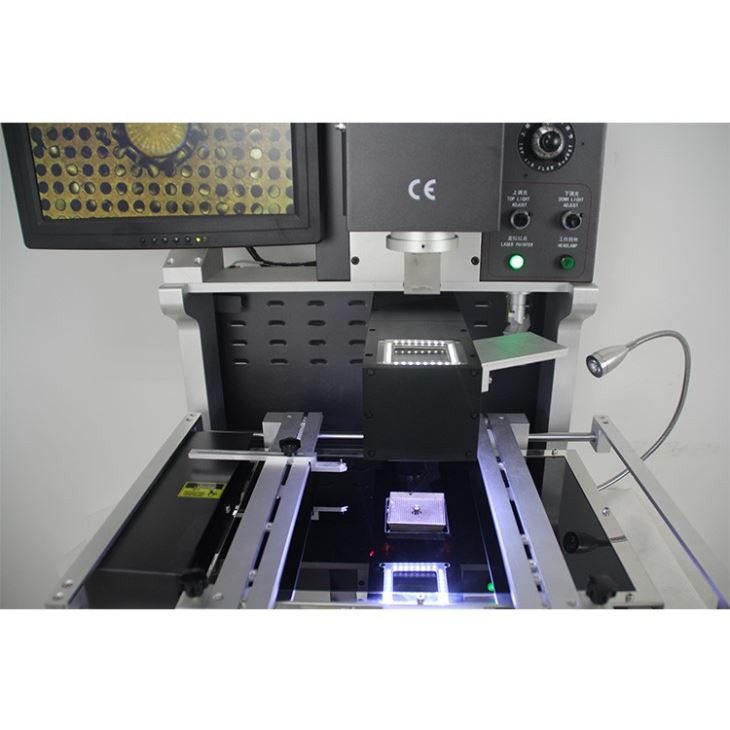

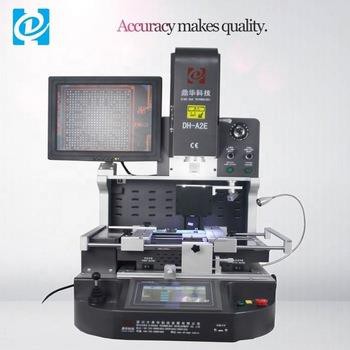

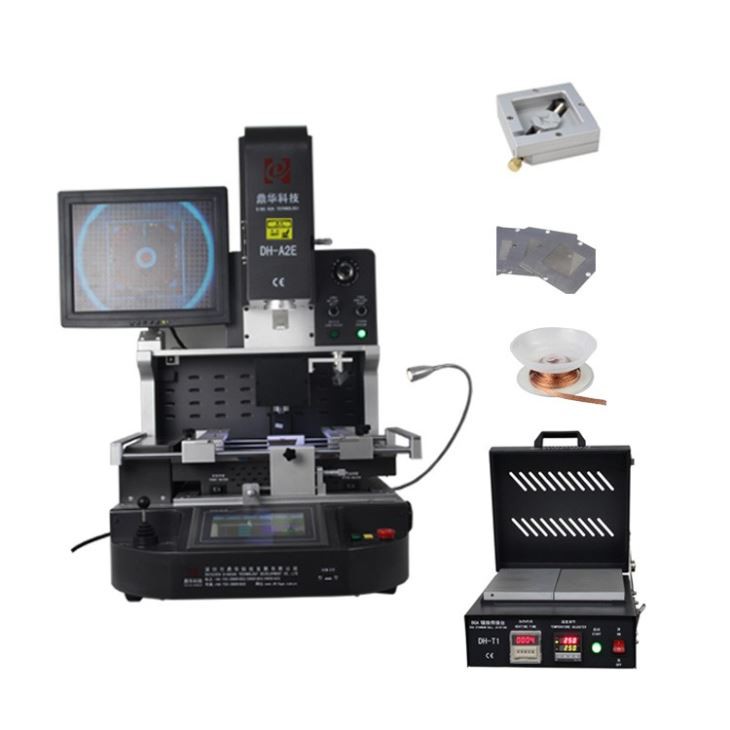

Hệ thống làm lại SMD tự động DH-A2E
Hệ thống làm lại SMD tự động DH-A2E là một thiết bị điện tử được sử dụng để sửa chữa hoặc
tự động thay thế các linh kiện gắn trên bề mặt trên bảng mạch in (PCB). Nói chung là
sử dụng kết hợp các kỹ thuật nhiệt, không khí và chân không để loại bỏ và thay thế các thành phần SMD.
Mẫu DH-A2E có thể có các tính năng và khả năng cụ thể giúp phân biệt nó với các mẫu làm lại khác
hệ thống. Tốt nhất nên tham khảo tài liệu hoặc trang web của nhà sản xuất để biết thông tin chi tiết
về sản phẩm.
Thông số kỹ thuật:
| 1 | Tổng công suất | 5300w |
| 2 | 3 máy sưởi độc lập | Khí nóng phía trên 1200w, không khí nóng phía dưới 1200w, sấy sơ bộ hồng ngoại phía dưới 2700w |
| 3 | Vôn | AC220V±10% 50/60Hz |

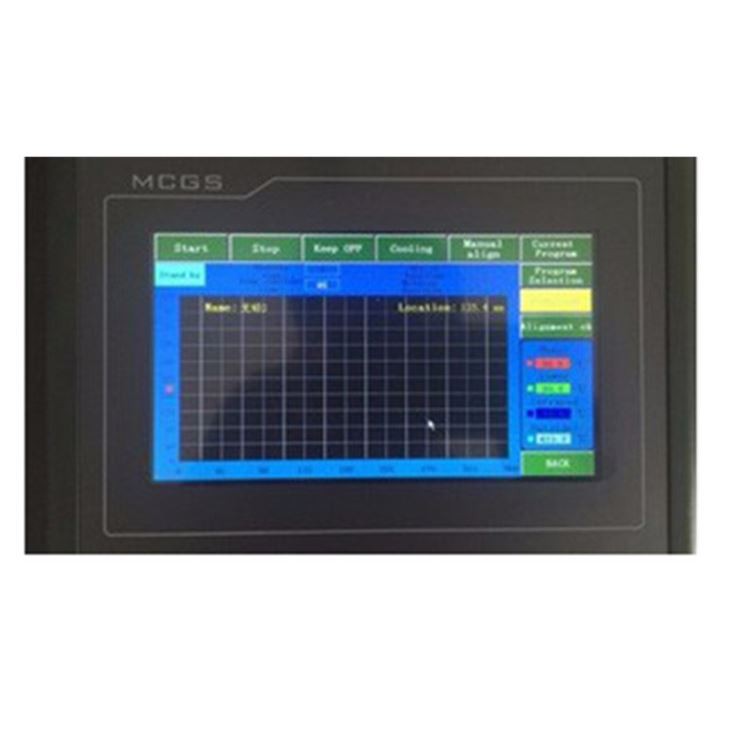

| 4 | Bộ phận điện | Màn hình cảm ứng 7 '' + mô-đun điều khiển nhiệt độ thông minh có độ chính xác cao + trình điều khiển động cơ bước + PLC + màn hình LCD + hệ thống CCD quang độ phân giải cao + định vị laser |
| 5 | Kiểm soát nhiệt độ | Vòng kín cảm biến K + Bù nhiệt độ tự động PID + mô-đun nhiệt độ, độ chính xác nhiệt độ trong phạm vi ± 2 độ. |
| 6 | Định vị PCB | Rãnh chữ V + đồ gá đa năng + kệ PCB di động |
| 7 | Kích thước PCB áp dụng | Tối đa 370x410mm Tối thiểu 22x22mm |
| 8 | Kích thước BGA áp dụng | 1 * 1mm% 7E80 * 80mm |
| 9 | Kích thước | 600x700x850mm (L * W * H) |
| 10 | Khối lượng tịnh | 70 kg |
Các ứng dụng:
Được sử dụng rộng rãi trong sửa chữa cấp độ chip trong các sản phẩm sau:
1. PCBA máy tính xách tay và máy tính để bàn
2. Máy chơi game, chẳng hạn như bo mạch chủ Xbox One, Play Station 4
3. PCBA điện thoại di động, chẳng hạn như bo mạch chủ iPhone
4. Bo mạch chủ TV&TV Set-top box
5. Bo mạch chủ máy chủ, máy in, máy ảnh, v.v.
Có thể làm lại BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, chip LED.
DH-A2E là trạm hàn chuyên nghiệp được thiết kế để thay thế chip BGA trên bo mạch PCB yêu cầu công suất cao
sưởi. Thích hợp để sử dụng với cả thiếc có chì hoặc không có chì. Nhờ các cấu hình có thể lập trình và chất lượng cao
các bộ phận làm nóng, chúng tôi có quyền kiểm soát chính xác quá trình hàn và do đó hiệu quả của việc sửa chữa.
Công suất đầu ra cao khiến DH-A2E trở thành công cụ hoàn hảo cho các dịch vụ điện tử chuyên sửa chữa lap-
ngọn và bảng điều khiển.

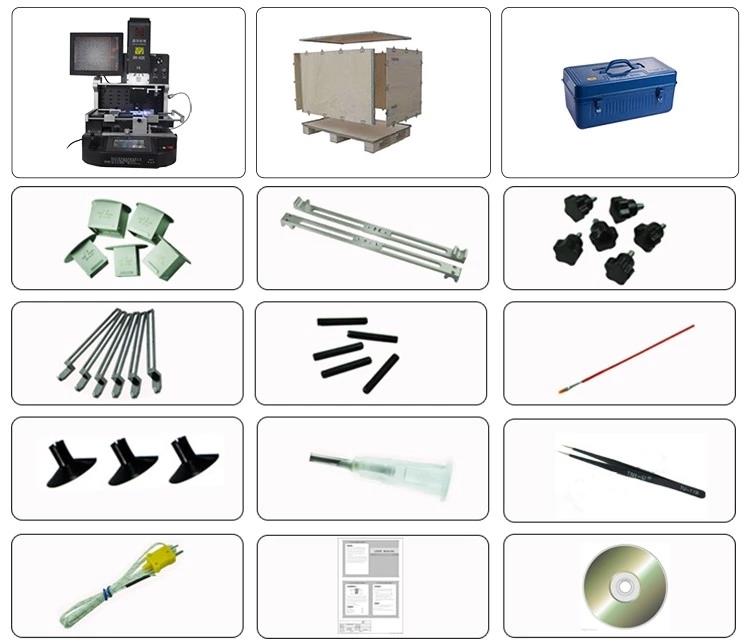

Bưu kiện:
1. Máy: hệ thống làm lại smd tự động
2. Tất cả được đóng gói trong hộp gỗ ổn định và chắc chắn.
3. Đầu phun trên: 3 chiếc (31*31mm,38*38mm,41*41mm Đầu phun dưới: 2 chiếc (34*34mm,55*55mm)
4. Chùm tia: 2 chiếc
5. Núm mận: 6 chiếc
6. Vật cố định phổ quát: 6 chiếc
7. Vít: 5 chiếc
8. Bàn chải: 1 chiếc
9. Cốc hút chân không: 3 chiếc
10. Kim hút chân không: 1 chiếc
11. Nhíp: 1 chiếc
12. Cáp cảm biến nhiệt độ: 1 chiếc
13. Hướng dẫn sử dụng: 1 chiếc
14. CD demo: 1 chiếc
Dịch vụ của chúng tôi
1.Khi bán trước, miễn phí trình diễn và tư vấn thông tin, tại chỗ hoặc qua video.
2.Có thể cung cấp video quy trình hoặc đào tạo trước khi giao hàng, theo nhu cầu của bạn.
3. Về hậu mãi, với đội ngũ hỗ trợ kỹ thuật chuyên nghiệp mạnh mẽ.
4. Cung cấp chiết khấu lớn cho đơn hàng số lượng lớn hoặc cho các đơn hàng lặp lại.
5.Bảo hành: 1 năm miễn phí và nhận chi phí linh kiện cho những năm tiếp theo.
tại sao chọn chúng tôi
Chúng tôi là Nhà sản xuất=nhà máy riêng+thiết kế máy+Tấm kim loại do chính chúng tôi sản xuất +
phun bột + lắp ráp đội ngũ máy móc + đóng gói + đào tạo miễn phí;
1). Logo/Thương hiệu: Các thiết kế và logo của khách hàng đều được chào đón, chúng tôi có thể in lụa logo của riêng bạn;
2). Nhà cung cấp Huawei, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN;
3). Có thị trường tốt ở Hàn Quốc, Nhật Bản, Bắc Phi, Việt Nam, Brazil, Thổ Nhĩ Kỳ, Ấn Độ, Mexico và Nam Á,Các nước Trung Đông và Châu Âu;
1). MỚI 100% từ nhà máy Dinghua;
2). Hơn 20 kỹ sư R&D, với 10 năm kinh nghiệm;
3). Hơn 100000 người dùng toàn cầu;
4). Tất cả các mô hình đã được phê duyệt CE ISO9001;
5). Kiểm tra QC 100% trước khi giao hàng;
6). Chất lượng cao và giá cả cạnh tranh.
