2 vùng sưởi ấm Màn hình cảm ứng Trạm làm lại BGA
Hệ thống làm lại phải làm nóng một khu vực rất hẹp trên bảng. Trạm làm lại BGA DH-200 có thể chính xác và dễ dàng. Đó là với bí quyết kỹ thuật rất tiên tiến. Ngoài ra, đối với bo mạch mật độ cao mới nhất, các bộ phận có bước chì mịn và kích thước chip, có thể gia công lại một cách chính xác. Hơn nữa, trạm làm lại DH-200 BGA có thể hoàn thành tất cả các quy trình làm lại nếu nó sử dụng với Jig. Họ đang sưởi ấm, loại bỏ, làm sạch, in ấn. định vị, lắp đặt, đánh bóng lại, v.v. và thậm chí còn là kiểm tra.
Mô tả

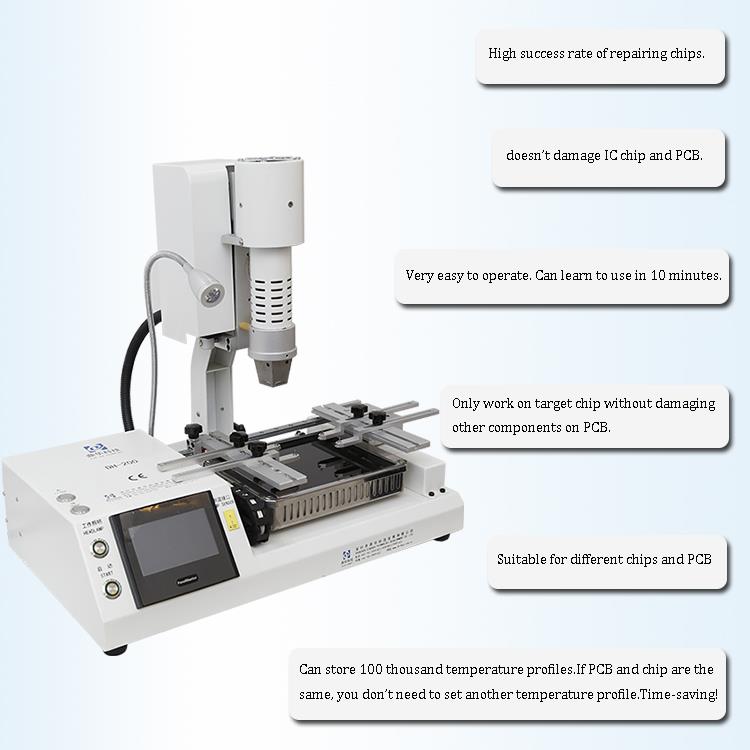

1. Tính năng sản phẩm Máy làm lại BGA màn hình cảm ứng 2 vùng sưởi
Được làm bằng vật liệu sưởi ấm chất lượng cao; quy trình khử và hàn của BGA được kiểm soát chính xác;
Đầu sưởi di chuyển, có thể di chuyển tự do theo chiều ngang, dễ vận hành;
Máy tính công nghiệp nhúng, điều khiển PLC, hiển thị hồ sơ thời gian thực, có thể hiển thị hồ sơ đã thiết lập và hồ sơ được kiểm tra thực tế; màn hình kích thước lớn, dễ vận hành;
Việc lưu hồ sơ không có giới hạn trong máy tính công nghiệp này, có thể phân tích hai hồ sơ đã được kiểm tra thực tế, có thể nhập cả tiếng Anh và tiếng Trung;
Nhiệt độ của máy sưởi không khí nóng trên và dưới có thể được kiểm soát chính xác theo nhiệt độ cụ thể của chúng. Vùng gia nhiệt nhiệt độ không đổi hồng ngoại tạikhu vực phía dưới và các cài đặt kiểm soát nhiệt độ thích hợp giúp cho việc làm lại
an toàn hơn và đáng tin cậy hơn.
2. Đặc điểm kỹ thuật
| Quyền lực | 2300W |
| Máy sưởi hàng đầu | Khí nóng 450W |
| Máy sưởi đáy | Khí nóng 1200W, Hồng ngoại 1800W |
| Nguồn điện | AC220V±10% 50/60Hz |
| Kích thước | L540*W310*H500mm |
| Định vị | Hỗ trợ PCB rãnh chữ V và với thiết bị cố định phổ quát bên ngoài |
| Kiểm soát nhiệt độ | Cặp nhiệt điện loại K, điều khiển vòng kín. sưởi ấm độc lập |
| Độ chính xác nhiệt độ | ±2 độ |
| kích thước PCB | Tối đa 170*220mm. Tối thiểu 22 * 22 mm |
| Tinh chỉnh bàn làm việc | ±15mm tiến/lùi.±15mm phải/nằm |
| chip BGA | 80*80-2*2 mm |
| Khoảng cách chip tối thiểu | 0.15mm |
| Cảm biến nhiệt độ | 1 (tùy chọn) |
| trọng lượng tịnh | 16kg |

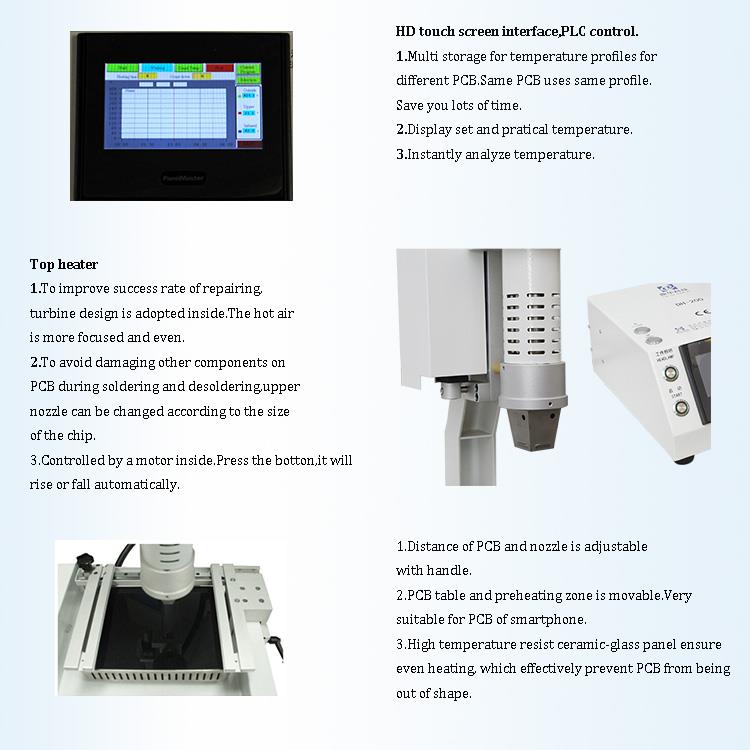

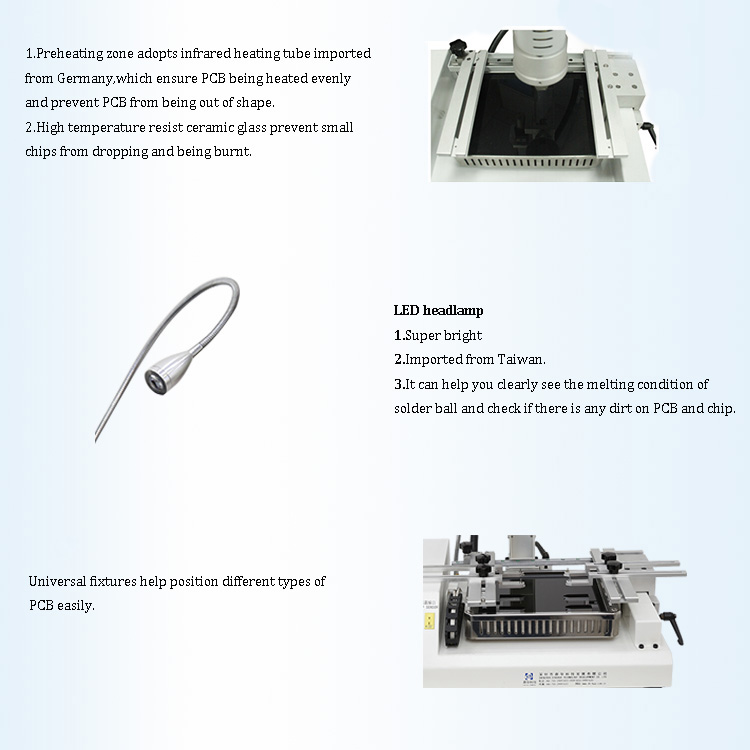

3. Chi tiết Máy Rework BGA màn hình cảm ứng 2 vùng sưởi
1. 2 máy sưởi độc lập (khí nóng & hồng ngoại);
2. Màn hình kỹ thuật số HD;
3. Giao diện màn hình cảm ứng HD, điều khiển PLC;
4. Đèn pha Led;

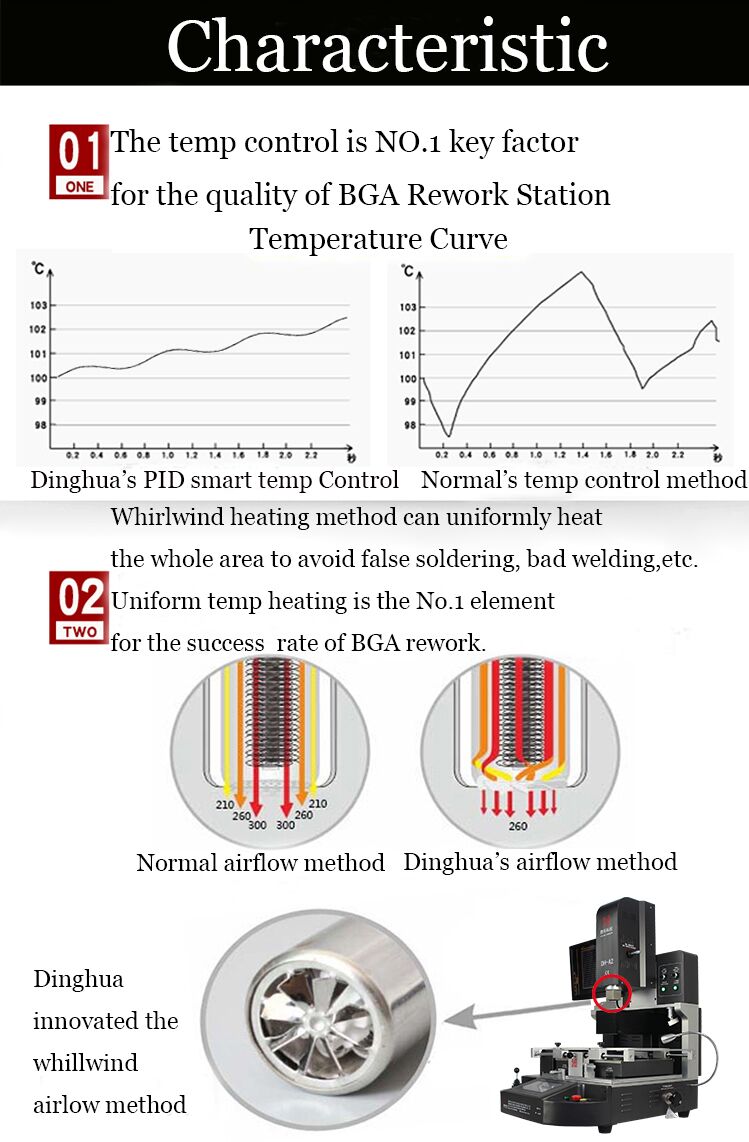

4. Tại sao nên chọn Máy làm lại BGA màn hình cảm ứng 2 vùng sưởi ấm của chúng tôi?
5.Giấy chứng nhận
6. Đóng gói & Giao hàng
7. Kiến thức liên quan về Máy Rework BGA màn hình cảm ứng 2 vùng sưởi
Phương pháp sửa chữa ngắt kết nối và rơi miếng đệm trên bo mạch chủ điện thoại di động
- Đối với điểm rơi và khi dây dẫn ở dưới miếng đệm, dùng súng hơi nóng (nhiệt độ: 240 độ, thể tích không khí: trung bình) để thổi bay điểm hàn. Cẩn thận đào đầu bằng một lưỡi dao, sau đó bôi một lượng nhỏ chất hàn vào lỗ chì (miếng đệm). Sử dụng súng hơi nóng để hàn nóng chảy lại để tạo thành một quả bóng hàn, sau đó rửa sạch bằng nước. Nếu bi hàn không rơi chứng tỏ dây đã được hàn đúng cách và có thể sử dụng bình thường.
- Để ngắt kết nối và loại bỏ pad, trước tiên hãy dùng lưỡi dao phẫu thuật để cạo đi phần chì bị đứt, loại bỏ ít nhất 3 mm vật liệu. Sau đó, làm sạch khu vực bằng chất trợ dung (nước Tianna). Sử dụng bàn ủi điện để hàn chì vào dây dẫn. Lấy một đoạn dây nhỏ tráng men đã được phủ thiếc-bismuth-thiếc ở đầu rồi gắn vào dây đã cạo. Định vị dây đúng cách, sau đó sử dụng súng hơi nóng (nhiệt độ: 280 độ, lưu lượng khí: trung bình) để hàn. Sau khi hàn, cắt dây tráng men có chiều dài 2 mm. Đặt một chiếc ghim ở giữa miếng đệm và dùng một chiếc ghim khác để định vị dây tráng men xung quanh chiếc ghim để tạo thành một vòng tròn trên miếng đệm. Bôi một lượng nhỏ kem hàn vào vòng tròn, sau đó dùng súng hơi nóng để hàn lại vật hàn, tạo thành một quả cầu hàn.
Nếu dây chì và dây tráng men khó hàn thì bôi một ít keo hàn vào mối nối, sau đó dùng súng hơi nóng (không chạm vào dây bằng que hàn). Dùng kim điều chỉnh vị trí của dây tráng men để đảm bảo thẳng và mối hàn đều. Tại thời điểm này, pad được sửa chữa thành công.
3. Sau khi tất cả các điểm dừng được kết nối, làm sạch khu vực bằng nước. Hãy cẩn thận để không làm xáo trộn miếng đệm mới. Thoa một lượng nhỏ dầu xanh xung quanh đường kẻ, tránh phần đệm. Ít hơn là tốt hơn - vừa đủ để cố định dây. Sau khi áp dụng, đặt cụm dưới đèn màu tím trong nửa giờ để lắp lại IC. Ngay cả khi được tháo rời và lắp lại nhiều lần, kết nối vẫn được đảm bảo an toàn.
