Máy quay lại BGA camera quang bán tự động
Trạm làm lại BGA bán tự động Dinghua DH-A2.Camera quang học.Sưởi ấm không khí nóng và hồng ngoại.Hệ thống an toàn 100%.
Mô tả

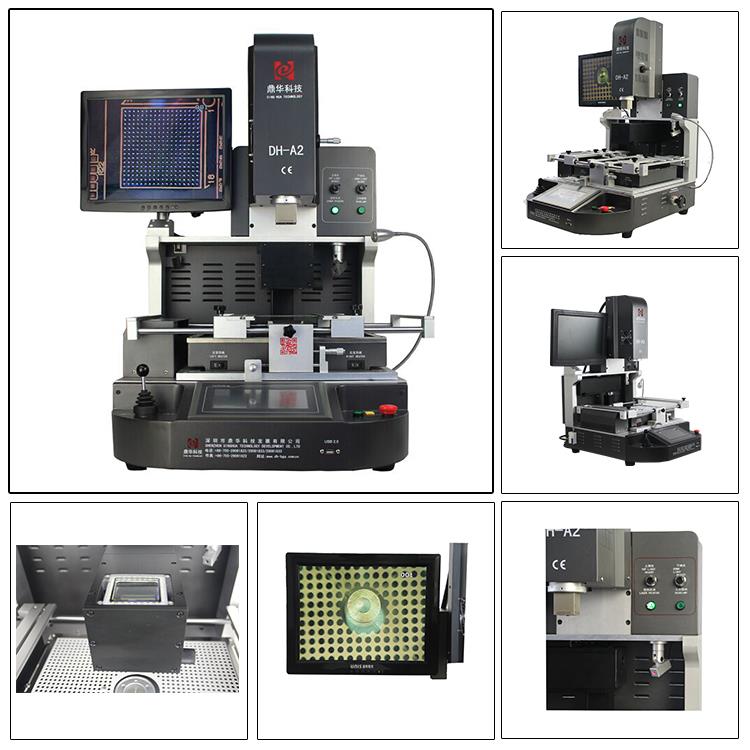

Máy BGA Reballing Camera Quang Bán Tự Động
1. Tính năng sản phẩm Máy BGA Reballing Camera Quang Bán Tự Động
• Mức độ tự động hóa cao.
•Tỷ lệ sửa chữa thành công cao nhờ kiểm soát nhiệt độ chính xác và căn chỉnh chính xác từng mối hàn.
•Hai vùng làm nóng không khí nóng và một vùng làm nóng sơ bộ bằng tia hồng ngoại tạo ra nhiệt độ đồng đều và tập trung.
•Nhiệt độ được kiểm soát chặt chẽ. PCB sẽ không bị nứt hoặc chuyển sang màu vàng vì nhiệt độ tăng dần.
2.Đặc điểm quang học bán tự độngMáy ảnhMáy đánh bóng lại BGA
| Quyền lực | 5300w |
| Máy sưởi hàng đầu | Khí nóng 1200w |
| Máy sưởi đáy | Khí nóng 1200W. Hồng ngoại 2700w |
| Nguồn điện | AC220V% c2% b110% 25 50% 2f60Hz |
| Kích thước | L530*W670*H790mm |
| Định vị | Hỗ trợ PCB rãnh chữ V và với thiết bị cố định phổ quát bên ngoài |
| Kiểm soát nhiệt độ | Cặp nhiệt điện Ktype, điều khiển vòng kín, sưởi ấm độc lập |
| Độ chính xác nhiệt độ | ±2 độ |
| kích thước PCB | Tối đa 450*490mm, Tối thiểu 22*22mm |
| Tinh chỉnh bàn làm việc | ±15mm tiến/lùi, ±15mm phải/trái |
| chip BGA | 80 *% 7b% 7b1% 7d % 7d * 1mm |
| Khoảng cách chip tối thiểu | {0}.15mm |
| Cảm biến nhiệt độ | 1 (tùy chọn) |
| trọng lượng tịnh | 70kg |

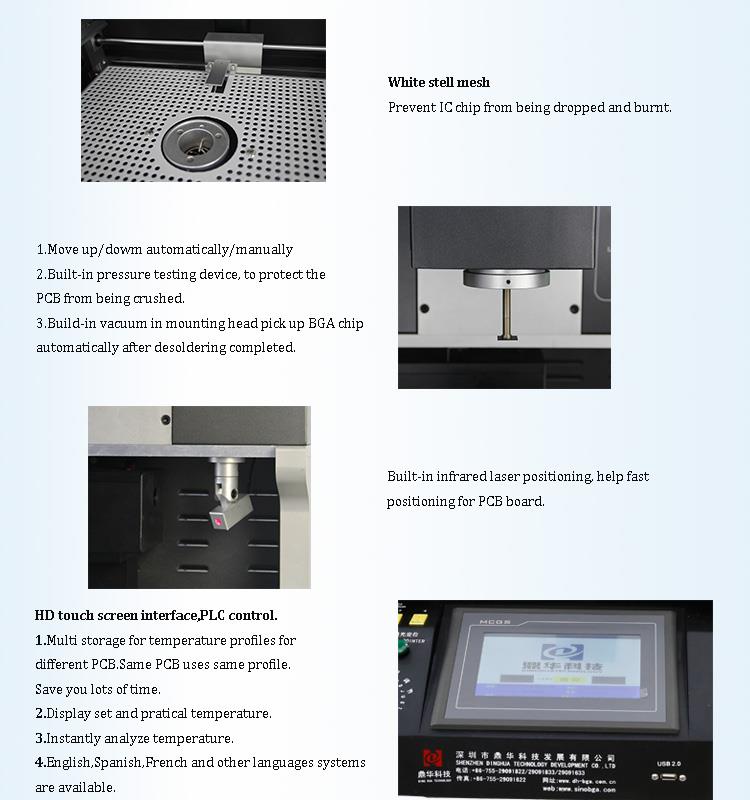

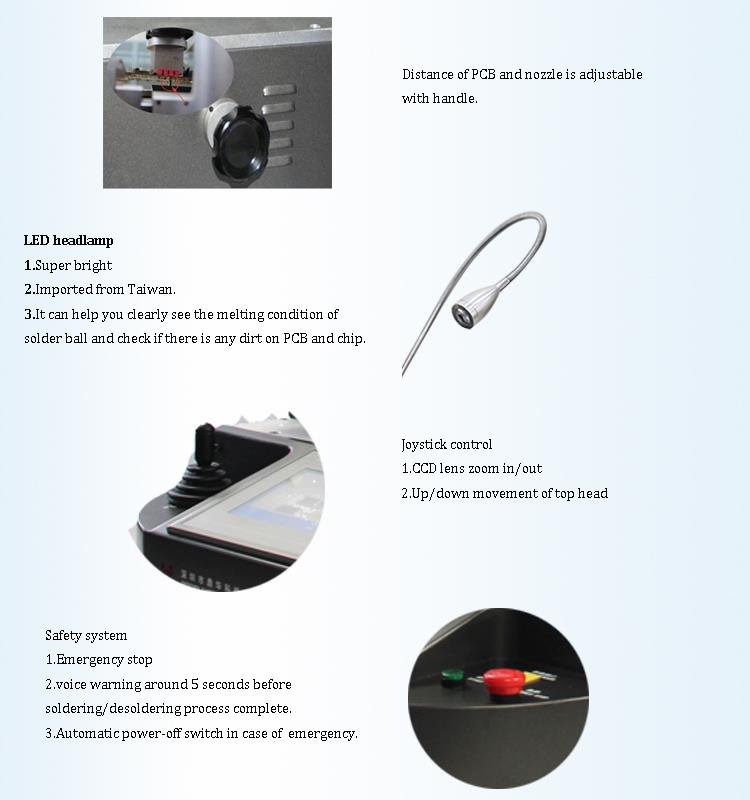

3. Chi tiết về quang học bán tự độngMáy ảnhMáy đánh bóng lại BGA

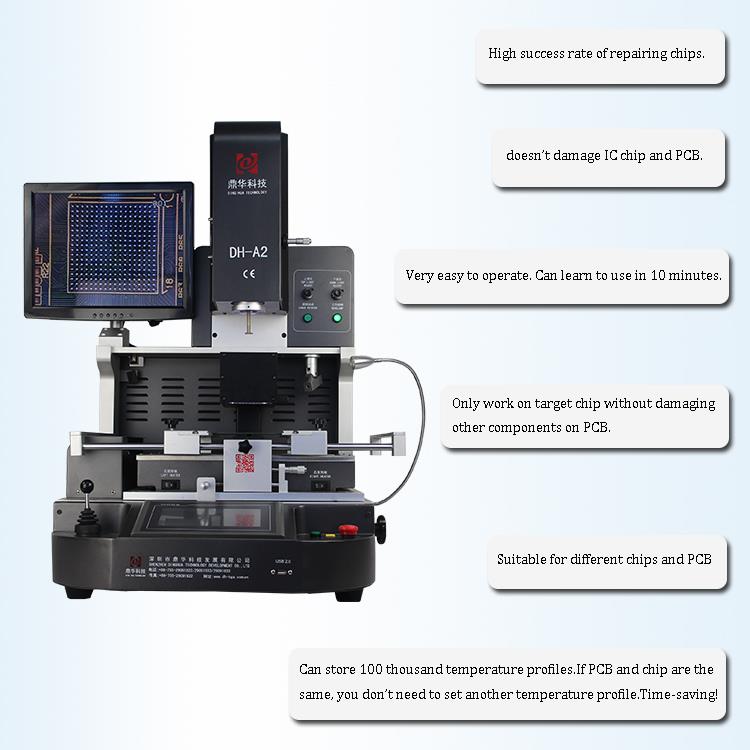

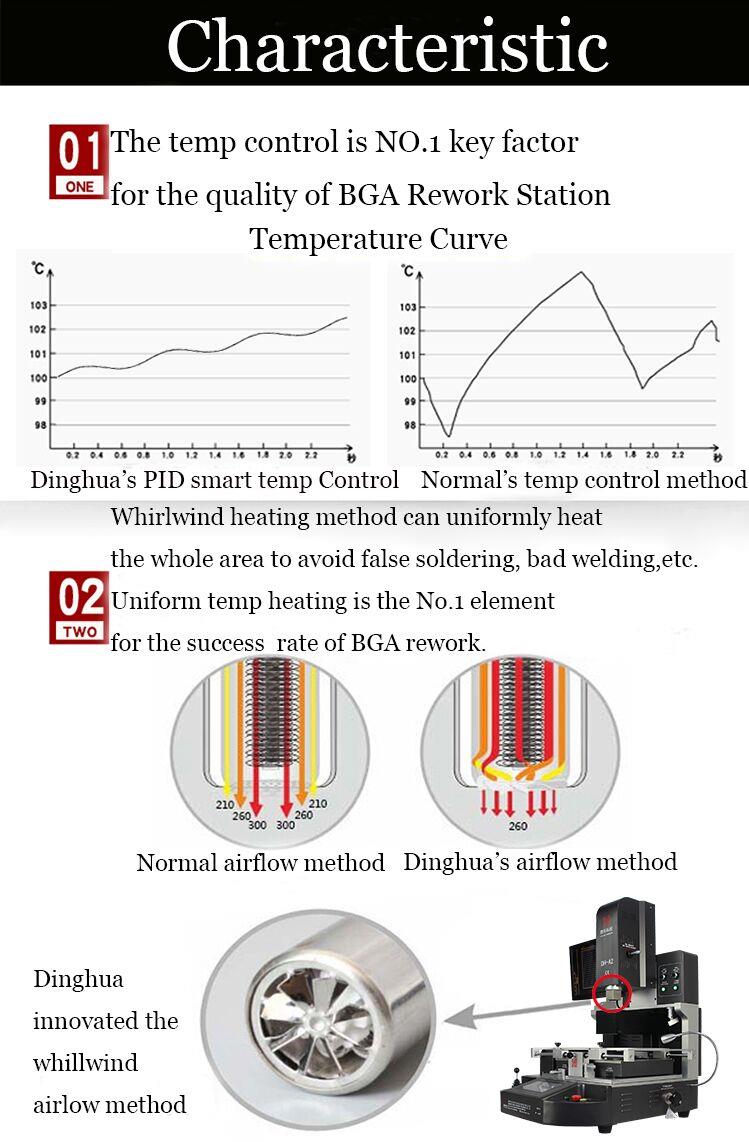

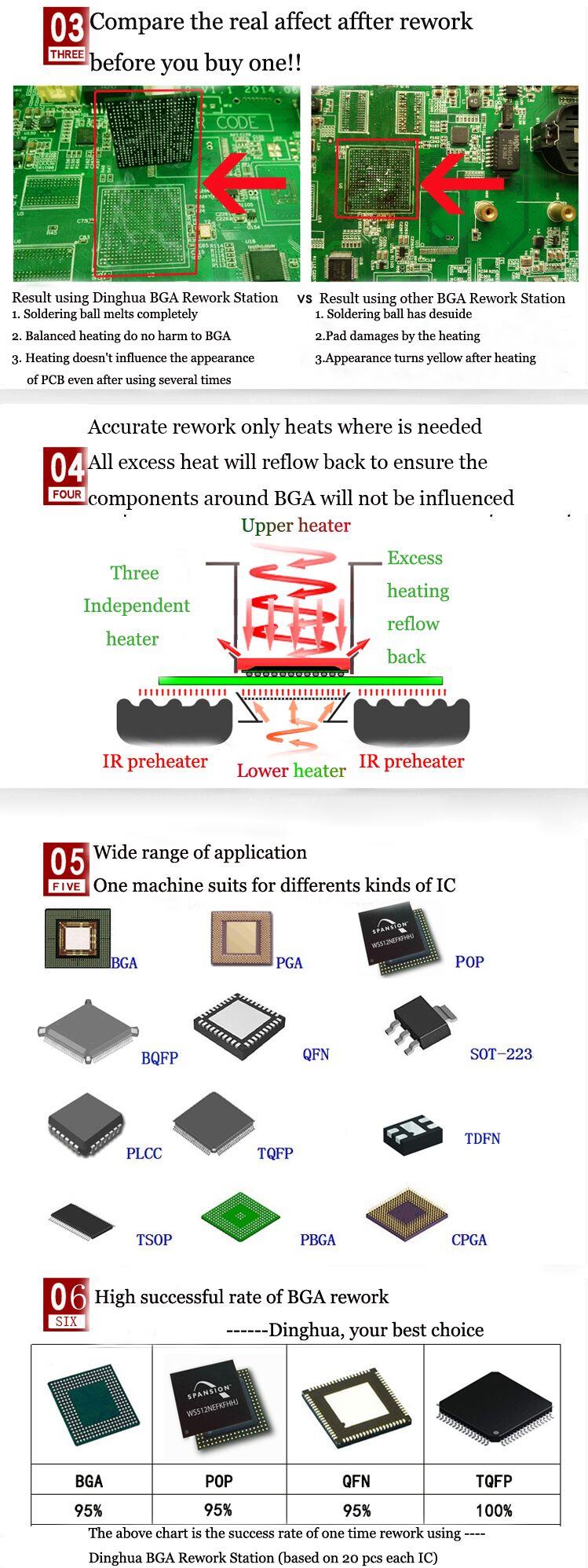

4.Tại sao chọn Quang bán tự động của chúng tôiMáy ảnhMáy đánh bóng lại BGA?
5. Chứng chỉ Máy BGA Camera quang bán tự động
Chứng chỉ UL, E-MARK, CCC, FCC, CE và ROHS. Ngoài ra, để nâng cao và cải tiến hệ thống chất lượng, Dinghua đã thông qua chứng nhận kiểm toán tại chỗ ISO, GMP, FCCA và C-TPAT.

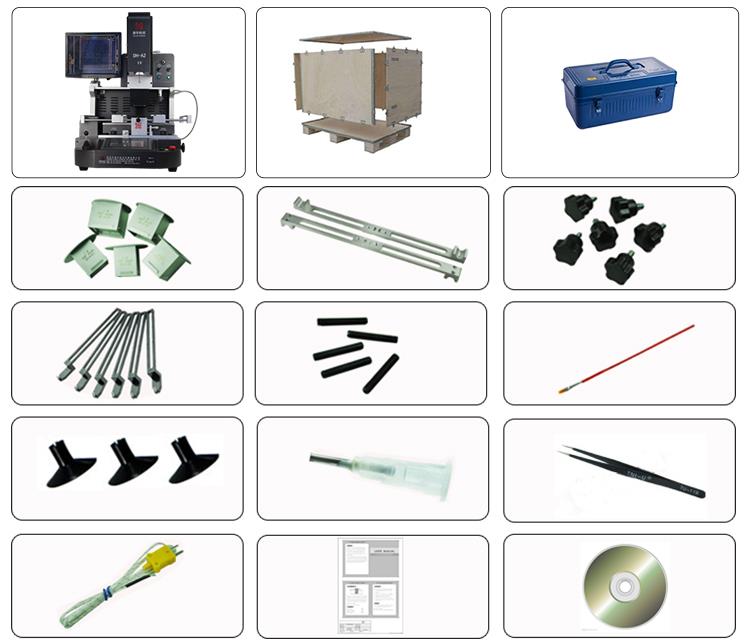

6. Đóng gói cho quang bán tự độngMáy ảnhMáy đánh bóng lại BGA
7. Lô hàng quang bán tự độngMáy ảnhMáy đánh bóng lại BGA
DHL/TNT/UPS/FEDEX nhanh chóng và an toàn
Các điều khoản vận chuyển khác được chấp nhận nếu bạn cần.
8. Điều khoản thanh toán cho Quang bán tự độngMáy ảnhMáy đánh bóng lại BGA.
Chuyển khoản ngân hàng, Western Union, Thẻ tín dụng.
Lô hàng sẽ được sắp xếp với doanh nghiệp 5-10 sau khi đặt hàng.
9. Kiến thức liên quan về sửa chữa bo mạch chủ
Bước 1: Vệ sinh
Điều đầu tiên cần lưu ý là bụi là một trong những kẻ thù lớn nhất của bo mạch chủ. Điều cần thiết là giữ cho bo mạch chủ không bị bám bụi. Sử dụng bàn chải để nhẹ nhàng loại bỏ bụi khỏi bo mạch chủ. Ngoài ra, một số card trên bo mạch chủ và chip có chân cắm, điều này thường có thể dẫn đến tiếp xúc kém do quá trình oxy hóa. Dùng cục tẩy loại bỏ lớp oxit trên bề mặt rồi lắp lại thẻ. Bạn cũng có thể sử dụng trichloroethane-một chất lỏng dễ bay hơi thường được sử dụng để làm sạch bo mạch chủ. Trong trường hợp mất điện đột ngột, bạn nên tắt máy tính ngay lập tức để tránh làm hỏng bo mạch chủ hoặc nguồn điện.
Bước 2: BIOS
Cài đặt BIOS không đúng, chẳng hạn như ép xung, có thể gây ra sự cố. Nếu cần, bạn có thể đặt lại BIOS hoặc xóa cài đặt. Nếu BIOS bị hỏng (ví dụ do virus), bạn có thể viết lại BIOS. Vì BIOS không thể đo được bằng các công cụ và tồn tại ở dạng phần mềm nên việc cập nhật BIOS bo mạch chủ là một cách tốt để loại bỏ các sự cố tiềm ẩn.
Bước 3: Trao đổi cắm và trao đổi
Có nhiều lý do khiến hệ thống máy chủ có thể bị lỗi, chẳng hạn như bo mạch chủ bị trục trặc hoặc các card bị lỗi trên bus I/O. Phương pháp "cắm và trao đổi" là một cách đơn giản để xác định xem lỗi nằm ở bo mạch chủ hay thiết bị I/O. Điều này bao gồm việc tắt hệ thống và tháo từng bo mạch plug-in, chạy hệ thống sau mỗi lần tháo để quan sát hoạt động của máy. Nếu hệ thống chạy bình thường sau khi tháo một bo mạch cụ thể thì lỗi nằm ở bo mạch đó hoặc khe bus I/O tương ứng của nó. Nếu hệ thống vẫn không khởi động bình thường sau khi tất cả bo mạch đã được tháo ra thì có thể lỗi xảy ra ở chính bo mạch chủ. Phương pháp "hoán đổi" liên quan đến việc trao đổi một bảng cắm bị lỗi với một bảng mạch giống hệt có cùng chế độ và chức năng bus. Bằng cách quan sát những thay đổi trong triệu chứng lỗi, bạn có thể xác định chính xác vấn đề. Phương pháp này thường được sử dụng trong môi trường bảo trì plug-and-play, chẳng hạn như khi chẩn đoán lỗi bộ nhớ. Trong những trường hợp như vậy, việc hoán đổi chip hoặc mô-đun bộ nhớ có thể giúp xác định nguyên nhân gây ra lỗi.
Bước 4: Kiểm tra trực quan
Khi xử lý bo mạch chủ bị lỗi, hãy bắt đầu bằng cách kiểm tra trực quan để tìm dấu hiệu hư hỏng. Kiểm tra xem có vết cháy hoặc hư hỏng vật lý nào không. Tìm kiếm các phích cắm và ổ cắm bị lệch, điện trở và chân tụ điện có thể chạm vào hoặc có vết nứt trên bề mặt chip. Ngoài ra, hãy kiểm tra xem lá đồng trên bo mạch chủ có bị hỏng hay không hoặc có vật lạ nào rơi vào giữa các bộ phận hay không. Nếu có bất kỳ nghi ngờ nào, bạn có thể sử dụng đồng hồ vạn năng để đo các thành phần khác nhau. Chạm vào bề mặt của một số chip; nếu chúng nóng bất thường, bạn có thể thử thay chip.
(1)Nếu có mối nối bị đứt, bạn có thể dùng dao cạo lớp sơn khỏi đường đứt, để lộ dây và bôi sáp. Sau đó, dùng kim theo dấu vết và loại bỏ sáp. Sau đó bôi dung dịch bạc nitrat lên phần dây hở. Sử dụng đồng hồ vạn năng để xác nhận xem chỗ đứt đã được sửa chữa đúng cách hay chưa. Hãy cẩn thận thực hiện việc này từng bước một vì dấu vết trên bo mạch chủ rất nhỏ nên một sai sót bất cẩn có thể gây ra đoản mạch.
(2)Nếu tụ điện bị lỗi, bạn có thể thay thế bằng tụ điện phù hợp.
