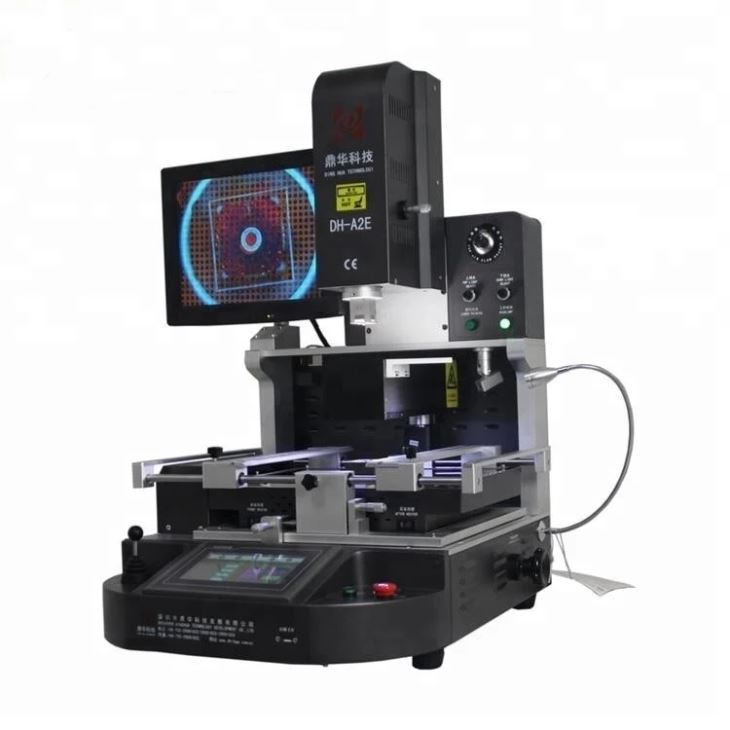

Máy làm lại bo mạch chủ điện thoại di động

Máy làm lại bo mạch chủ điện thoại di động

Bản trình diễn hoạt động:

Loại bỏ bóng BGA và thiếc

Thông số kỹ thuật

Thông số kỹ thuật

Tổng công suất	5200W
Máy sưởi hàng đầu	1200W
Máy sưởi đáy	Bộ sưởi hồng ngoại thứ 2 1200W, bộ sưởi hồng ngoại thứ 3 2700W
Điện áp	AC220V/110V±10％ 50Hz
Hệ thống cho ăn	Hệ thống cấp liệu tự động cho chip
Chế độ hoạt động	Hai chế độ: thủ công và tự động, lựa chọn miễn phí! Màn hình cảm ứng HD, con người-máy thông minh, cài đặt hệ thống kỹ thuật số.
Lưu trữ hồ sơ nhiệt độ	50,{1}} nhóm(không giới hạn số lượng nhóm)
Ống kính máy ảnh CCD quang học	Tự động kéo dãn và gấp lại để gắp và đặt chip BGA
Độ phóng đại của máy ảnh	1,8 triệu pixel
Tinh chỉnh bàn làm việc:	±15mm tiến/lùi, ±15mm phải/trái
Độ chính xác của vị trí:	±0.015mm
định vị bga	Định vị bằng laser, định vị nhanh và chính xác PCB và BGA
vị trí PCB	Định vị thông minh, PCB có thể điều chỉnh theo hướng X, Y với "hỗ trợ 5 điểm" + Giá đỡ pcb rãnh chữ V + đồ đạc phổ thông.
Chiếu sáng	Đèn led làm việc Đài Loan, có thể điều chỉnh mọi góc độ
Kiểm soát nhiệt độ	Cảm biến K, vòng kín, điều khiển PLC
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 450×400 mm Tối thiểu 22×22 mm
chip BGA	1x{1}}x80 mm
Khoảng cách chip tối thiểu	0.015mm
Cảm biến nhiệt độ bên ngoài	1 cái
Kích thước	L740×W630×H710mm
trọng lượng tịnh	70kg

 Ứng dụng

Đặc điểm:

Tóm tắt tính năng

• Được sử dụng rộng rãi để sửa chữa cấp độ chip trong máy tính xách tay, PS3, PS4, XBOX360, điện thoại di động, máy tính, TV, bảng điều khiển, v.v.
• Làm lại BGA, CCGA, QFN, CSP, LGA, SMD, LED, v.v.
• Tự động tháo, lắp và hàn; tự động lấy chip sau khi quá trình khử mối hàn hoàn tất.
• Hệ thống căn chỉnh quang học HD CCD để gắn chính xác BGA và các bộ phận.
• Độ chính xác khi lắp BGA trong phạm vi 0,01mm, với tỷ lệ sửa chữa thành công là 99,9%.
• Định vị bằng laser để căn chỉnh nhanh chip BGA và bo mạch chủ.
• Chức năng an toàn vượt trội, bao gồm cả bảo vệ khẩn cấp.
• Hoạt động thân thiện với người dùng với hệ thống công thái học đa chức năng.

Danh sách đóng gói



Chất liệu: Vỏ gỗ chắc chắn + thanh gỗ + bông ngọc trai chống thấm có màng

Máy làm lại 1 cái

1 cây bút lông

1 sách hướng dẫn sử dụng

1 đĩa CD video

3 vòi phun hàng đầu

2 vòi phun đáy

6 cái đồ đạc phổ quát

6 chiếc ốc vít cố định

4 vít hỗ trợ

1 cái nhíp

Kích thước mút: Đường kính 2,4,8,10,11mm

Cờ lê lục giác bên trong: M2/3/4

Kích thước: 81*76*85CM

Tổng trọng lượng: 115 kg



Câu hỏi thường gặp

1, Bao bì như thế nào? Có an toàn trong quá trình sinh nở không?
Máy được bảo vệ an toàn với vỏ gỗ chắc chắn, thanh gỗ, bông ngọc trai chống thấm và màng để đảm bảo giao hàng an toàn.

2, Phương thức giao hàng là gì? Sẽ mất bao nhiêu ngày để đến nơi?
Việc giao hàng chủ yếu thông qua chuyển phát nhanh (DHL, FedEx, UPS, v.v.), với thời gian đến nơi ước tính là 5 ngày. Ngoài ra, nó có thể được vận chuyển bằng đường hàng không đến sân bay gần nhất của bạn (Dịch vụ giao hàng tận nơi), đến nơi trong khoảng 3 ngày hoặc bằng đường biển với yêu cầu CBM tối thiểu là 1 CBM, mất khoảng 30 ngày.

3, Bạn có cung cấp bảo hành không? Dịch vụ sau bán hàng như thế nào?
Máy được bảo hành 1-năm và hỗ trợ kỹ thuật miễn phí. Chúng tôi cũng cung cấp các video hướng dẫn để hỗ trợ vận hành máy.

4, Máy có dễ vận hành không? Tôi có thể sử dụng nó ngay cả khi tôi không có kỹ năng trước đó không?
Có, máy của chúng tôi được thiết kế để vận hành dễ dàng. Thường mất 2-3 giờ để tìm hiểu cách sử dụng máy. Nếu bạn có một số kinh nghiệm, nó sẽ còn dễ dàng hơn nữa.

5, Nếu chúng tôi đến thăm nhà máy của bạn, bạn có đào tạo miễn phí không?
Tuyệt đối! Bạn được chào đón nồng nhiệt đến thăm nhà máy của chúng tôi để được đào tạo miễn phí.

6, Điều khoản thanh toán là gì?
Chúng tôi chấp nhận T/T, Western Union, MoneyGram, PayPal, v.v.

Đặc điểm kỹ thuật:

Tổng công suất	5200W
Máy sưởi hàng đầu	1200W
Máy sưởi đáy	Bộ sưởi hồng ngoại thứ 2 1200W, bộ sưởi hồng ngoại thứ 3 2700W
Điện áp	AC220V/110V±10％ 50Hz
Hệ thống cho ăn	Hệ thống nạp chip tự động
Chế độ hoạt động	Hai chế độ: thủ công và tự động, lựa chọn miễn phí! Màn hình cảm ứng HD, con người-máy thông minh, cài đặt hệ thống kỹ thuật số.
Lưu trữ hồ sơ nhiệt độ	50,000 nhóm(không giới hạn số lượng nhóm)
Ống kính máy ảnh CCD quang học	Tự động kéo dãn và gấp lại để gắp và đặt chip BGA
Độ phóng đại của máy ảnh	1,8 triệu pixel
Tinh chỉnh bàn làm việc:	±15mm tiến/lùi, ±15mm phải/trái
Độ chính xác của vị trí:	±0.015mm
định vị bga	Định vị bằng laser, định vị nhanh và chính xác PCB và BGA
vị trí PCB	Định vị thông minh, PCB có thể được điều chỉnh theo hướng X, Y với "hỗ trợ 5 điểm" + khung pcb rãnh chữ V + đồ đạc phổ quát.
Chiếu sáng	Đèn led làm việc Đài Loan, có thể điều chỉnh mọi góc độ
Kiểm soát nhiệt độ	Cảm biến K, vòng kín, điều khiển PLC
Độ chính xác nhiệt độ	±2 độ
kích thước PCB	Tối đa 450×400 mm Tối thiểu 22×22 mm
chip BGA	1x{1}}x80 mm
Khoảng cách chip tối thiểu	0.015mm
Cảm biến nhiệt độ bên ngoài	1 cái
Kích thước	L740×W630×H710mm
trọng lượng tịnh	70kg
