Máy sửa chữa BGA thủ công
Dinghua BGA Rework Station DH-5830 là một máy sửa chữa BGA thủ công rộng rãi UESD trong việc sửa chữa, loại bỏ và thay thế các thành phần của Array Grid Array (BGA) trên các bảng mạch in (PCB).
Mô tả
Mô tả sản phẩm
Được trang bị vớiBa - Điều khiển nhiệt độ độc lập vùng(Khu vực làm nóng hồng ngoại, vòi phun không khí nóng trên và dưới) và các công cụ chính xác nhưBút hút chân khôngVàđịnh vị chấm đỏ laser, trạm làm lại này cung cấp khả năng làm lại ổn định, hiệu quả và chính xác. Nó được sử dụng rộng rãi trong việc sửa chữa bo mạch chủ, bảng liên lạc, hệ thống kiểm soát công nghiệp và các hội đồng điện tử khác.
| Mục | Tham số |
| Cung cấp điện | AC220V ± 10 ％ 50Hz |
| Sức mạnh định mức | 5500W |
| Sức mạnh hàng đầu | 1200w |
| Nguồn dưới cùng | 1200w |
| Sức mạnh hồng ngoại | 3000w |
| Top Air - Núm lưu lượng | Đối với Upper Hot - Điều chỉnh luồng không khí (đặc biệt là chip rất nhỏ/lớn) |
| Chế độ hoạt động | Màn hình cảm ứng HD, cài đặt hệ thống kỹ thuật số |
| Lưu trữ hồ sơ nhiệt độ | 50000 nhóm |
| Kiểm soát nhiệt độ | K Cảm biến + Vòng kín |
| Chuyển động nóng hàng đầu | Phải/trái, phía trước/ngược, xoay tự do |
| Độ chính xác nhiệt độ | ± 2 độ |
| Định vị | Định vị thông minh, PCB có thể được điều chỉnh theo hướng x, y với "hỗ trợ 5 điểm" + v - |
| Kích thước PCB | Tối đa 410 × 370 mm tối thiểu 22 × 22 mm |
| Chip BGA | 2x 2 - 80 x80 mm |
| Khoảng cách chip tối thiểu | 0,15mm |
| Cảm biến nhiệt độ bên ngoài | 1pc |
| Kích thước | 570*610*570mm |
| Trọng lượng ròng | 35kg |
Hình ảnh chi tiết

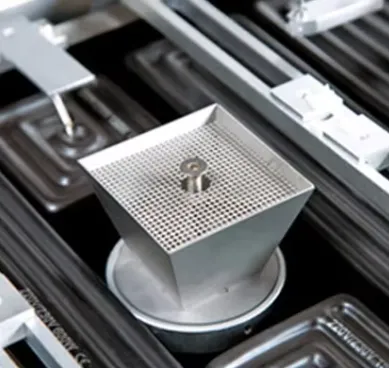

Vòi phun được tạo ra bởi hợp kim titan, nó có thể xoay 360 độ, với từ tính.
Phù hợp tùy chỉnh: Có sẵn trong nhiều kích cỡ để phù hợp với các chip BGA/SMT khác nhau.
Sưởi ấm hiệu quả: Luồng không khí tập trung đảm bảo sưởi ấm nhanh và đồng đều.
Bảo vệ thành phần: Ngăn chặn nhiệt lan sang các thiết bị nhạy cảm gần đó.
Cài đặt dễ dàng: Quick - Thay đổi thiết kế cho hoạt động thuận tiện.
A Bút hút chân không là một công cụ phụ trợđược tích hợp vào một trạm làm lại BGA, được thiết kế choXử lý an toàncủa các thành phần điện tử trong quá trình sửa chữa và làm lại.
Độ chính xác cao: Đảm bảo vị trí chính xác trên miếng đệm PCB.
Người dùng - thân thiện: Đơn giản một - cảm ứng hút và phát hành hoạt động.
Sử dụng đa năng: Thích hợp cho BGA, QFP, SOP và các thành phần SMT khác.
Được tích hợp với trạm làm lại: Kết nối thuận tiện với hệ thống cho công suất hút ổn định.
Đồ đạc đa chức nănglà những người giữ được thiết kế đặc biệt được sử dụng trong trạm làm lại BGA đểBảo mật và ổn định các bảng mạch in (PCB)Trong quá trình sửa chữa và làm lại.
Thiết kế điều chỉnh: Chứa các kích thước và hình dạng PCB khác nhau.
Kẹp vững chắc: Ngăn chặn rung động, dịch chuyển hoặc cong vênh trong quá trình sưởi ấm.
Cao - Điện trở nhiệt độ: Được làm từ các vật liệu bền chịu được hồng ngoại và nóng - sưởi ấm không khí.
Hoạt động dễ dàng: Cài đặt nhanh chóng và điều chỉnh cho các nhiệm vụ sửa chữa khác nhau.
CácIR (hồng ngoại) vùng làm nóng trướcđược thiết kế đểLàm nóng đồng đều trước bảng mạch in (PCB)trước quá trình hàn hoặc hoang vắng.
Hệ thống sưởi đồng đều: Đảm bảo phân phối nhiệt độ nhất quán trên PCB.
Giảm ứng suất nhiệt: Bảo vệ chip nhạy cảm và ngăn chặn biến dạng bảng.
Tiết kiệm năng lượng: Hệ thống sưởi hồng ngoại cung cấp làm nóng sẵn nhanh chóng và ổn định.
Cải thiện chất lượng làm lại: Tạo sự cân bằng nhiệt phù hợp để hàn chính xác.
Tính năng sản phẩm
1. Với hút chân không, hãy lấy con chip BGA một cách thuận tiện sau khi giải quyết.
2. Với giao diện USB 2.0, có thể được kết nối với máy tính hoặc chuột, đường cong nhiệt độ ảnh chụp màn hình hoặc cập nhật hệ thống trong tương lai.
3. Thực tế - Cài đặt thời gian và hiển thị cấu hình nhiệt độ thực tế có thể được sử dụng để phân tích và chính xác các tham số.
4. Cảm biến nhiệt độ bên ngoài cho phép giám sát nhiệt độ và phân tích chính xác hồ sơ nhiệt độ thời gian thực.
5. Áp dụng ba vùng sưởi ấm, không khí nóng trên và thấp, lò sưởi dưới cùng là vùng làm nóng hồng ngoại.
6. K Loại điều khiển vòng gần, độ chính xác nhiệt độ sẽ ở mức ± 2 độ.
7. Quạt làm mát dòng chảy công suất cao, ngăn chặn PCB biến dạng.
8. Hệ thống gợi ý âm thanh: Có lời nhắc bằng giọng nói 5S-10 trước khi hoàn thành hệ thống sưởi, để chuẩn bị cho người vận hành.
9. Biện pháp bảo mật: Bảo vệ quá nhiệt.
Công ty chúng tôi
Câu hỏi thường gặp
Q: Trạm rework BGA là gì?
Trả lời: Trạm rework BGA là một máy được sử dụng để loại bỏ, sửa chữa và thay thế các chip BGA (mảng lưới bóng) trên các bảng mạch in (PCB) bằng cách làm nóng chúng theo cách được kiểm soát. Nó giúp sửa chữa hoặc thay thế các chip bị lỗi trong các thiết bị như máy tính xách tay, điện thoại thông minh và bảng điều khiển trò chơi.
Q: Bạn là nhà sản xuất hoặc công ty thương mại?
A: Chúng tôi là một nhà sản xuất tham gia Trạm REWork BGA, X - Máy đếm Ray, X - Máy kiểm tra tia, thiết bị tự động, thiết bị liên quan đến SMT, v.v.
Q: Nhà máy của bạn ở đâu?
A: 4th F 6b, Công viên công nghệ Shengzuozhi, Xinqiao/518125, Bao'an, Thâm Quyến, Quảng Đông, Trung Quốc.
Q: Bạn có thể riêng tư dịch vụ nào?
A: 1. Chuyên nghiệp sau - Dịch vụ bán hàng, tư vấn kỹ thuật miễn phí và trình diễn video có sẵn . 2. 1- bảo hành năm cho toàn bộ máy (không bao gồm hàng tiêu dùng) vân vân.
Q: Bạn có cung cấp video hướng dẫn sử dụng và hoạt động của người dùng không?
Trả lời: Cung cấp hướng dẫn sử dụng tiếng Anh miễn phí, Video hoạt động có sẵn. Ngôn ngữ hoạt động là tiếng Anh và tiếng Trung.
