Bộ công cụ làm lại bo mạch chủ máy tính

1.chỉ báo định tâm bằng laser2.hệ thống sưởi hồng ngoại3.Giao diện màn hình cảm ứng HD4.chức năng căn chỉnh quang học

Gửi yêu cầu

Mô tả

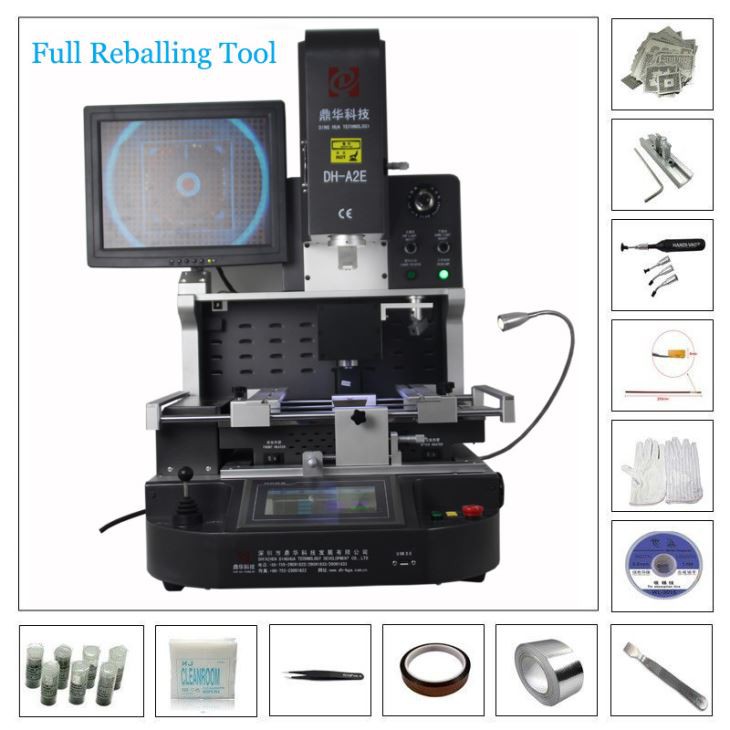

Bộ công cụ làm lại bo mạch chủ máy tính DH-A2E

Demo hoạt động

Hàn bóng BGA và thiếc

A2E Assemble

Thông số kỹ thuật

1	Tổng công suất	5200w
2	3 máy sưởi độc lập	Khí nóng phía trên 1200w, không khí nóng phía dưới 1200w, sấy sơ bộ hồng ngoại phía dưới 2700w
3	Điện áp	AC220V±10% 50/60Hz
4	Bộ phận điện	Màn hình cảm ứng 7'' + mô-đun điều khiển nhiệt độ thông minh có độ chính xác cao + trình điều khiển động cơ bước + PLC + màn hình LCD + hệ thống CCD quang độ phân giải cao + định vị laser
5	Kiểm soát nhiệt độ	Vòng kín cảm biến K + bù nhiệt độ tự động PID + mô-đun nhiệt độ, độ chính xác nhiệt độ trong phạm vi ± 2 độ.
6	Định vị PCB	Rãnh chữ V + đồ gá đa năng + kệ PCB di động
7	Kích thước PCB áp dụng	Tối đa 370x410mm Tối thiểu 22x22mm
8	Kích thước BGA áp dụng	2x2mm~80x80mm
9	Kích thước	600x700x850mm (L * W * H)
10	trọng lượng tịnh	70 kg

Ứng dụng

đặc trưng

A2E 内部发热系统

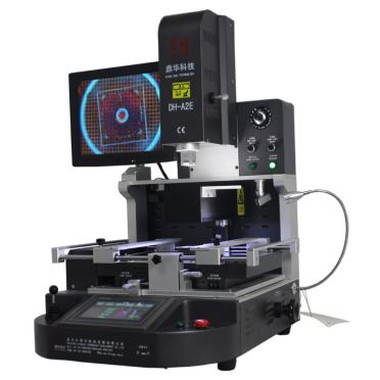

Bộ công cụ làm lại bo mạch chủ máy tính DH-A2E

là giải pháp tháo lắp hiện đại các hệ thống BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA cho các thiết bị điện tử dân dụng, Thiết bị được thiết kế để sửa chữa bo mạch chủ máy tính, card đồ họa, notebook, console, điện thoại di động, mô-đun và trình điều khiển ô tô được chế tạo bằng công nghệ hàn axit chì và không chì, đặc biệt được khuyến nghị để làm việc với PCB lớn. và một hệ thống làm mát hiệu quả đảm bảo hoạt động hiệu quả và giảm thời gian tác động của nhiệt độ cao lên bo mạch ở mức tối thiểu.

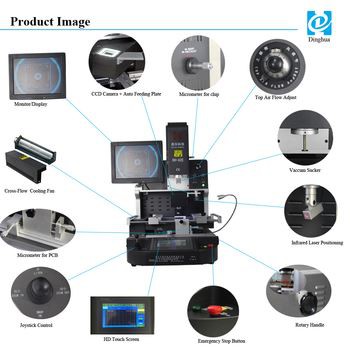

Product imga2
