Màn hình cảm ứng Trạm làm lại Xbox360 BGA
Màn hình cảm ứng Trạm làm lại Xbox360 bga Xem trước nhanh: Giá gốc tại xưởng! Máy làm lại BGA DH-A1 với bộ sưởi hồng ngoại để sửa chữa Xbox360 hiện đã có hàng. Trạm làm lại của chúng tôi chủ yếu được sử dụng để làm lại BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED, v.v. Với thiết kế đa chức năng và sáng tạo ,...
Mô tả
Trạm làm lại bga Xbox360 màn hình cảm ứng
Xem nhanh:

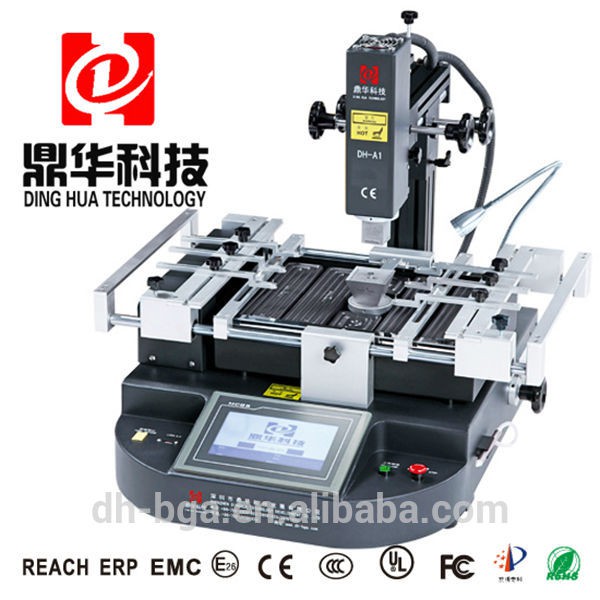

Giá gốc tại xưởng! Máy làm lại BGA DH-A1 có bộ sưởi hồng ngoại để sửa chữa Xbox360 hiện đã có hàng.
Trạm làm lại của chúng tôi chủ yếu được sử dụng để làm lại BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED, v.v.Với
Đa chức năng và thiết kế sáng tạo, máy Dinghua có thể thực hiện Romoving, Mounting và hàn một lần.
1. Đặc điểm kỹ thuật
Sự chỉ rõ | ||
1 | Quyền lực | 4900W |
2 | Máy sưởi hàng đầu | Khí nóng 800W |
3 | Máy sưởi đáy Lò sưởi sắt | Khí nóng 1200W, Hồng ngoại 2800W 90w |
4 | Nguồn cấp | AC220V±10% 50/60Hz |
5 | Kích thước | 640*730*580mm |
6 | Định vị | Rãnh chữ V, hỗ trợ PCB có thể được điều chỉnh theo bất kỳ hướng nào với vật cố định phổ quát bên ngoài |
7 | Kiểm soát nhiệt độ | Cặp nhiệt điện loại K, điều khiển vòng kín, sưởi ấm độc lập |
8 | Độ chính xác nhiệt độ | ±2 độ |
9 | kích thước PCB | Tối đa 500*400 mm Tối thiểu 22*22 mm |
10 | chip BGA | 2*2-80*80mm |
11 | Khoảng cách chip tối thiểu | 0.15mm |
12 | Cảm biến nhiệt độ bên ngoài | 1 (tùy chọn) |
13 | Khối lượng tịnh | 45kg |

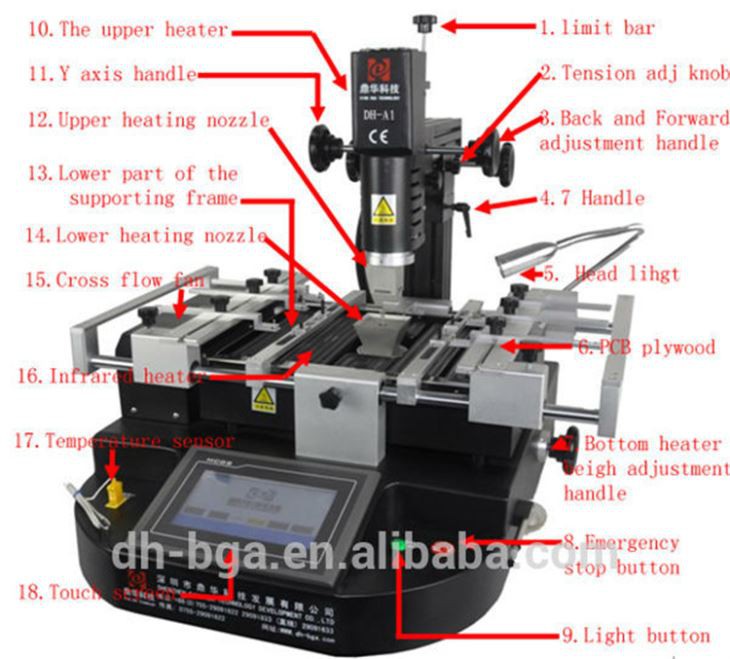

2.Mô tả trạm làm lại BGA DH-A1
1.Với cảnh báo bằng giọng nói 5-10 giây trước khi quá trình gia nhiệt kết thúc: nhắc nhở người vận hành lấy chip bga đúng giờ. Sau đó
quạt sưởi, quạt làm mát sẽ hoạt động tự động, khi nhiệt độ hạ xuống nhiệt độ phòng (<45℃ ),
hệ thống làm mát sẽ tự động dừng để ngăn chặn máy sưởi bị lão hóa.
2. Phê duyệt chứng nhận CE. Bảo vệ kép: Bảo vệ quá nhiệt + chức năng dừng khẩn cấp.
3. Kết nối bên ngoài với mỏ hàn kỹ thuật số, giúp làm sạch thiếc nhanh chóng, thuận tiện, hiệu quả cao!
4. Định vị bằng laser, định vị dễ dàng và thuận tiện.
3.Tại sao bạn nên chọn Dinghua?
Chúng tôi là nhà sản xuất trạm làm lại BGA chuyên nghiệp. Và đã ở trong hồ sơ này hơn 13 năm.
Tham gia thiết kế, phát triển, sản xuất và bán hàng.
2. Máy của chúng tôi có chất lượng tốt nhất với giá thấp. Được các cửa hàng sửa chữa và trường đào tạo khắp nơi ưa chuộng.
Chào mừng bạn trở thành đại lý của chúng tôi.
3. Giao hàng nhanh: FedEx, DHL, UPS, TNT và EMS. Nhiều mẫu luôn có sẵn.
4. Thanh toán: Western Union, PayPal, T/T.
5.OEM và ODM được chào đón.
6.Tất cả các máy sẽ được trang bị hướng dẫn sử dụng và đĩa CD.

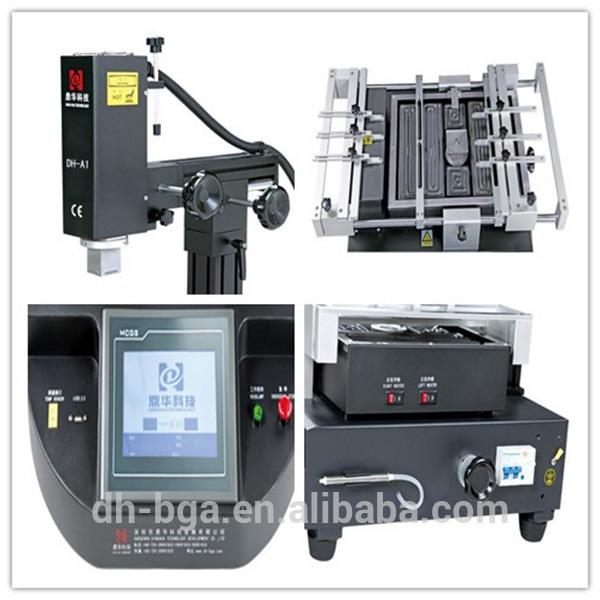

4. Hình ảnh chi tiết TRẠM LÀM LẠI BGA DH-A1
5 Chi tiết đóng gói và giao hàng TRẠM LÀM LẠI BGA DH-A1
6. Chi tiết giao hàng của TRẠM LÀM LẠI BGA DH-A1
Đang chuyển hàng: |
1. Lô hàng sẽ được thực hiện trong vòng 5 ngày làm việc sau khi nhận được thanh toán. |
2. Giao hàng nhanh bằng DHL, FedEX, TNT, UPS và các cách khác bao gồm bằng đường biển hoặc đường hàng không. |
7. Kiến thức liên quan
BGA có nhiều loại gói khác nhau và hình dạng của nó là hình vuông hoặc hình chữ nhật. Theo sự sắp xếp
của các quả bóng hàn, nó có thể được chia thành BGA ngoại vi, so le và đầy đủ. Theo các chất nền khác nhau,
nó có thể được chia thành ba loại: PBGA (mảng bóng nhựa Zddarray), CBGA (gốm gốmSddarray
mảng bóng), TBGA (mảng bóng dạng lưới mang băng bóng).
1, gói PBGA (mảng bóng nhựa)
Gói PBGA, sử dụng nhựa BT/thủy tinh làm chất nền, nhựa (hợp chất đúc epoxy) làm vật liệu bịt kín,
bóng hàn như chất hàn eutectic 63Sn37Pb hoặc chất hàn eutectic 62Sn36Pb2Ag (Đã có một số nhà sản xuất sử dụng chất hàn không chì),
bóng hàn và kết nối gói không yêu cầu sử dụng thêm vật hàn. Có một số gói PBGA bị sâu răng
cấu trúc được chia thành khoang lên và khoang xuống. Loại PBGA có khoang này nhằm tăng cường khả năng tản nhiệt
hiệu suất, nó được gọi là BGA tăng cường nhiệt, viết tắt là EBGA, và một số còn được gọi là CPBGA (mảng bóng nhựa khoang).
Ưu điểm của gói PBGA như sau:
1) Khả năng tương thích nhiệt tốt với bo mạch PCB (board in - thường là bo mạch FR-4). Hệ số giãn nở nhiệt (CTE)
của nhựa BT/thủy tinh trong cấu trúc PBGA là khoảng 14 ppm/độ và của PCB là khoảng 17 ppm/cC.
CTE của hai vật liệu tương đối gần nhau nên có khả năng kết hợp nhiệt tốt.
2) Trong quá trình chỉnh lại dòng chảy, khả năng tự căn chỉnh của bóng hàn, nghĩa là sức căng bề mặt của bóng hàn nóng chảy có thể được sử dụng để
đạt được các yêu cầu căn chỉnh của bóng hàn và miếng đệm.
3) Chi phí thấp.
4) Hiệu suất điện tốt.
Nhược điểm của gói PBGA là nhạy cảm với độ ẩm và không phù hợp với các gói có thiết bị yêu cầu
độ kín và độ tin cậy cao.
2, gói CBGA (mảng bóng gốm)
Trong loạt gói BGA, CBGA có lịch sử lâu đời nhất. Chất nền của nó là gốm nhiều lớp và vỏ kim loại được hàn vào
chất nền có chất hàn kín để bảo vệ chip, dây dẫn và miếng đệm. Vật liệu bóng hàn là eutectic nhiệt độ cao
hàn 10Sn90Pb. Việc kết nối bóng hàn và gói cần sử dụng chất hàn eutectic nhiệt độ thấp 63Sn37Pb. Các
sân bóng tiêu chuẩn là 1,5mm, 1,27mm, 1.0mm.
Ưu điểm của gói CBGA (mảng bóng gốm) như sau:
1) Độ kín khí tốt và khả năng chống ẩm cao, mang lại độ tin cậy lâu dài cao cho các bộ phận được đóng gói.
2) Đặc tính cách điện tốt hơn thiết bị PBGA.
3) Mật độ đóng gói cao hơn thiết bị PBGA.
4) Hiệu suất nhiệt tốt hơn cấu trúc PBGA.
Nhược điểm của gói CBGA là:
1) Do có sự khác biệt lớn về hệ số giãn nở nhiệt (CTE) giữa nền gốm và PCB (CTE của
Chất nền gốm A1203 khoảng 7ppm/cC và CTE của PCB là khoảng 17ppm mỗi bút), khả năng kết hợp nhiệt kém và
sự mệt mỏi của mối hàn là Chế độ hỏng hóc chính.
2) So với các thiết bị PBGA, chi phí đóng gói cao.
3) Việc căn chỉnh các viên bi hàn ở mép gói hàng khó khăn hơn.
Mảng lưới cột gốm 3, CCGA (cột gốmSddarray)
CCGA là phiên bản sửa đổi của CBGA. Sự khác biệt giữa hai loại này là CCGA sử dụng cột hàn có đường kính 0,5 mm
và chiều cao từ 1,25 mm đến 2,2 mm thay cho bi hàn có đường kính 0.87 mm trong CBGA để cải thiện khả năng chống mỏi của vật hàn
chung. Do đó, cấu trúc cột có thể làm giảm ứng suất cắt giữa chất mang gốm và bảng PCB tốt hơn do
sự không phù hợp về nhiệt.
