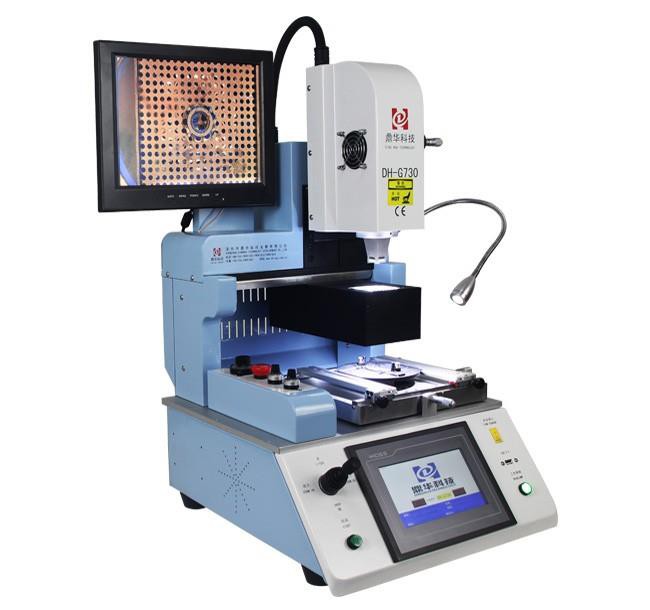

Bộ dụng cụ hàn SMD cho bo mạch chủ điện thoại di động
*tổng công suất: 2500W*hai bộ sưởi độc lập: Khí nóng phía trên 1200w + khí nóng phía dưới 1200w *Định vị PCB: rãnh chữ V + bộ cố định đa năng + kệ PCB di động
Mô tả
Bộ dụng cụ hàn SMD cho bo mạch chủ điện thoại di động
Bộ công cụ hàn SMD (Thiết bị gắn trên bề mặt) dành cho bo mạch chủ điện thoại di động sẽ bao gồm các công cụ sau:
1, Mỏ hàn: Được sử dụng để làm nóng và làm tan chảy chất hàn, cho phép nó chảy vào các khớp và kết hợp với các bề mặt mà nó được bôi vào.
2, Bím tóc: Dây hàn khử mối hàn được sử dụng để loại bỏ chất hàn thừa hoặc bị đặt sai vị trí khỏi mối nối. Điều này rất hữu ích để sửa lỗi hoặc loại bỏ các thành phần bị lỗi.
3, Thông lượng: Chất trợ dung giúp làm sạch và chuẩn bị bề mặt để hàn. Nó cũng hỗ trợ dòng hàn và giúp ngăn ngừa quá trình oxy hóa.
4, Dán hàn: Kem hàn, hỗn hợp chất hàn và chất trợ dung, rất hữu ích cho việc hàn gắn trên bề mặt vì nó giữ nguyên vị trí và giúp ngăn các bộ phận chuyển động trong quá trình hàn.
6, Nhíp có đầu nhọn: Cần có nhíp có đầu nhọn để xử lý các linh kiện SMD nhỏ. Chúng cho phép đặt các bộ phận chính xác và giúp ngăn ngừa hư hỏng cho các bộ phận mỏng manh.
7,Kính lúp: Kính lúp rất cần thiết để kiểm tra chặt chẽ các linh kiện nhỏ trên bo mạch chủ.
8, Máy hút khói: Khói từ quá trình hàn có thể gây hại nếu hít phải nhiều lần. Máy hút khói giúp loại bỏ những khói độc hại này.
9, Máy hút hàn: Dụng cụ hút hàn là một công cụ giúp loại bỏ chất hàn dư thừa hoặc các thành phần bị lỗi bằng cách hút chúng ra khỏi bo mạch.
10, Dây đeo cổ tay chống tĩnh điện: Dây đeo cổ tay chống tĩnh điện được sử dụng để ngăn chặn hiện tượng phóng tĩnh điện có thể làm hỏng các linh kiện điện tử mỏng manh.
Những công cụ này rất cần thiết để sửa chữa hoặc sửa đổi bo mạch chủ của điện thoại di động và các thiết bị điện tử khác có bộ phận gắn trên bề mặt. Với sự trợ giúp của những công cụ này, bạn có thể đảm bảo rằng công việc của mình chính xác và chất lượng cao, mang lại hiệu suất tốt hơn và tuổi thọ cho các thiết bị điện tử của bạn.
|
Đặc điểm kỹ thuật |
||
| 1 |
Tổng công suất |
2500W |
| 2 |
2 máy sưởi độc lập |
Khí nóng phía trên 1200w, khí nóng phía dưới 1200w |
| 3 |
Điện áp |
AC220V±10% 50/60Hz |
| 4 |
Bộ phận điện |
Màn hình cảm ứng 7" + mô-đun điều khiển nhiệt độ thông minh có độ chính xác cao + trình điều khiển động cơ bước + PLC + màn hình LCD + hệ thống CCD quang độ phân giải cao + định vị laser |

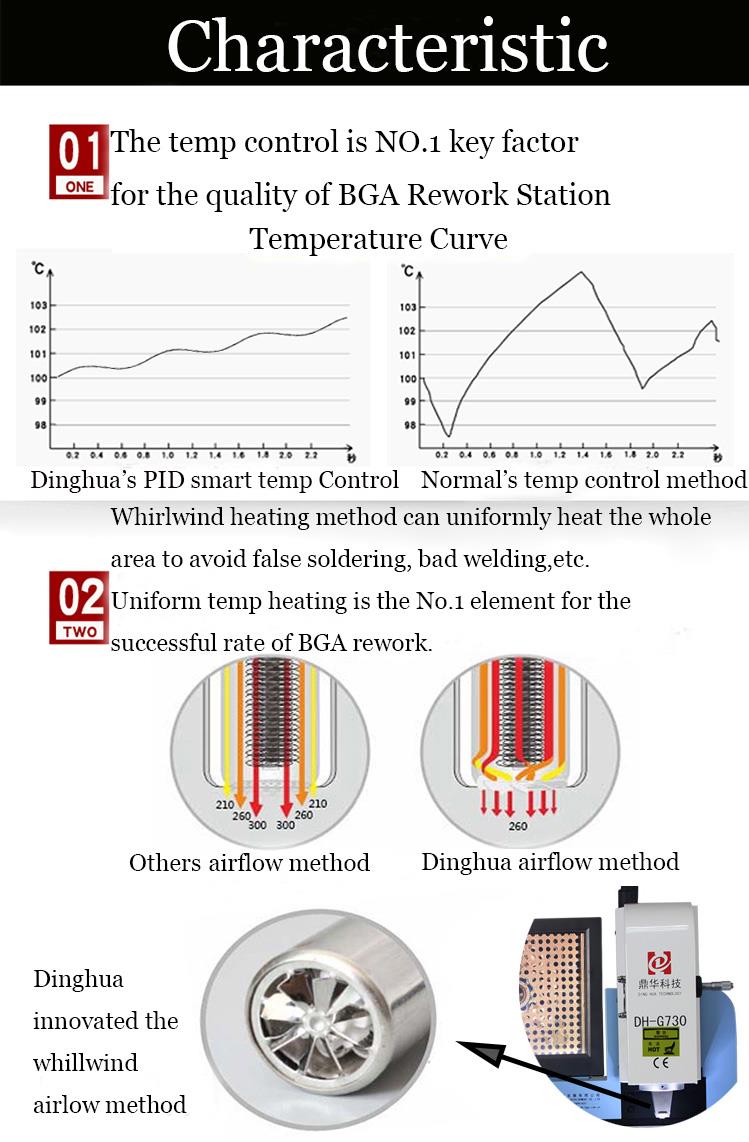

| 5 | Kiểm soát nhiệt độ | K-Sensor vòng kín + bù nhiệt độ tự động PID + mô-đun nhiệt độ, độ chính xác nhiệt độ trong phạm vi ± 2 độ |
| 6 | Định vị PCB | Rãnh chữ V + đồ gá đa năng + kệ PCB di động |
| 7 | Kích thước PCB áp dụng | Tất cả các loại bo mạch chủ điện thoại di động |
| 8 | Kích thước BGA áp dụng | Tất cả các loại chip BGA điện thoại di động |
| 9 | Kích thước | 420x450x680mm (L * W * H) |
| 10 | trọng lượng tịnh | 35Kg |

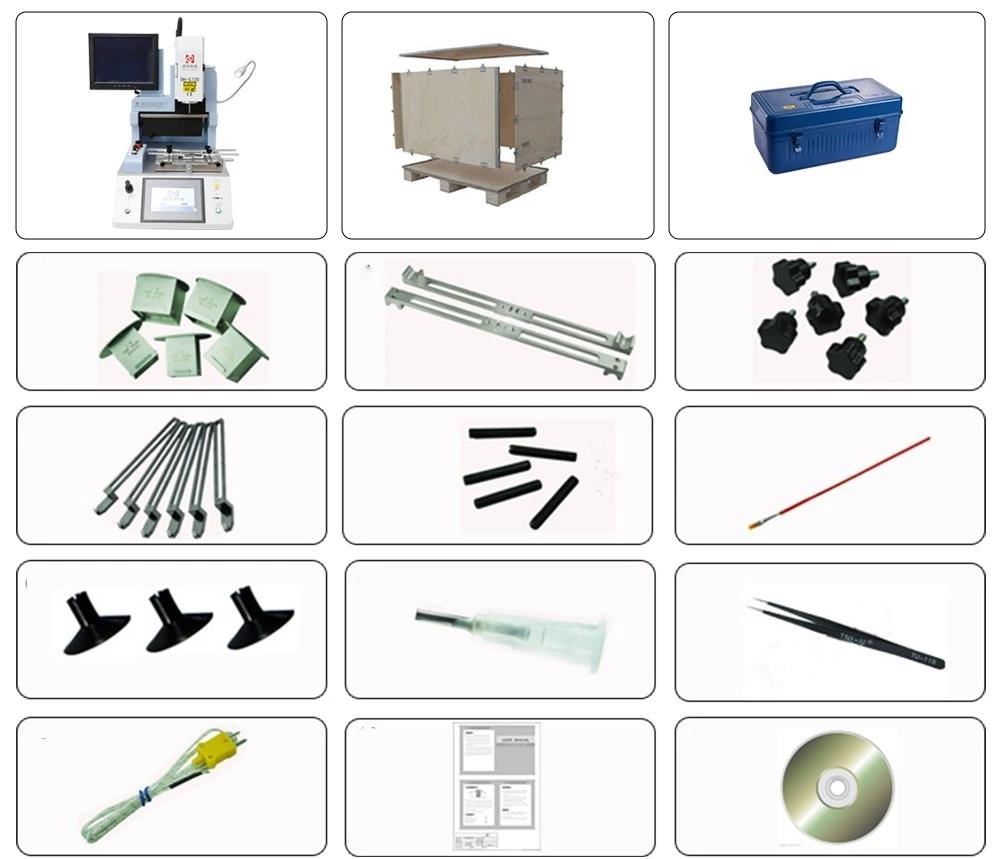

Danh sách đóng gói
1. Máy: 1 bộ
2. Tất cả được đóng gói trong hộp gỗ ổn định và chắc chắn, thích hợp cho việc xuất nhập khẩu.
3. Đầu phun trên cùng: 3 chiếc (31*31mm,38*38mm,41*41mm)
Vòi phun phía dưới: 2 chiếc (34*34mm,55*55mm)
4. Chùm tia: 2 chiếc
5. Núm mận: 6 chiếc
6. Vật cố định phổ quát: 6 chiếc
7. Vít hỗ trợ: 5 chiếc
8. Bút lông: 1 chiếc
9. Cốc hút chân không: 3 chiếc
10. Kim hút chân không: 1 chiếc
11. Nhíp: 1 chiếc
12. Dây cảm biến nhiệt độ: 1 chiếc
13. Sách hướng dẫn chuyên nghiệp: 1 chiếc
14. CD dạy học: 1 chiếc
