Điện thoại di động tự động BGA rework Station

Điện thoại di động BGA REWORK Trạm rework là một máy làm lại chính xác được thiết kế để giảm bớt tự động, làm sạch, căn chỉnh và cung cấp lại các chip BGA (và các thành phần SMD khác) trên bo mạch chủ điện thoại di động . Nó kết hợp:

• Sưởi ấm kép (trên và dưới, thường có ir pre -heat)
• Hệ thống tầm nhìn (CCD + Laser) để liên kết chính xác
• Đóng - kiểm soát nhiệt độ vòng
• Tự động chọn - và các chức năng nhận chân không

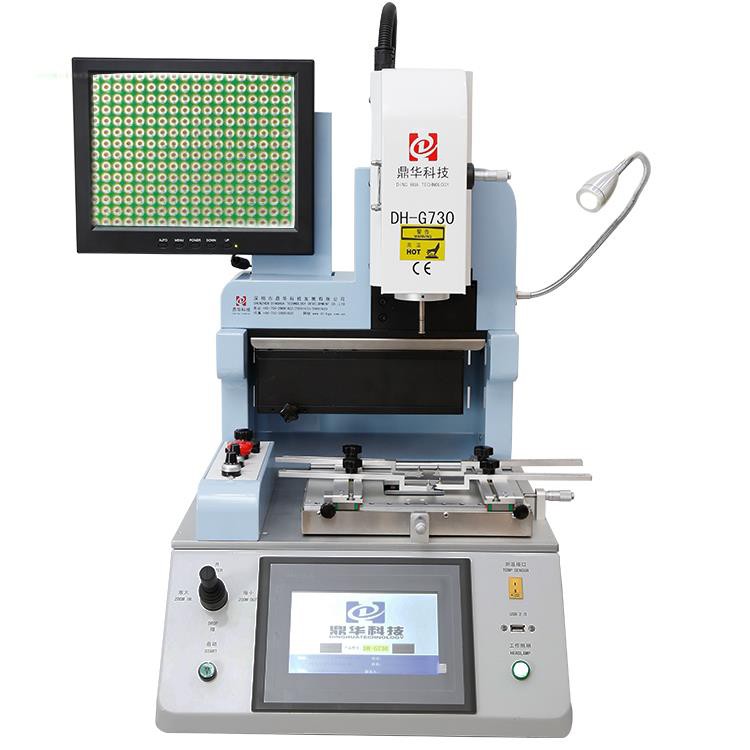

Máy sửa chữa điện thoại di động ic máy nổi loạn máy được thiết kế cho iPhone

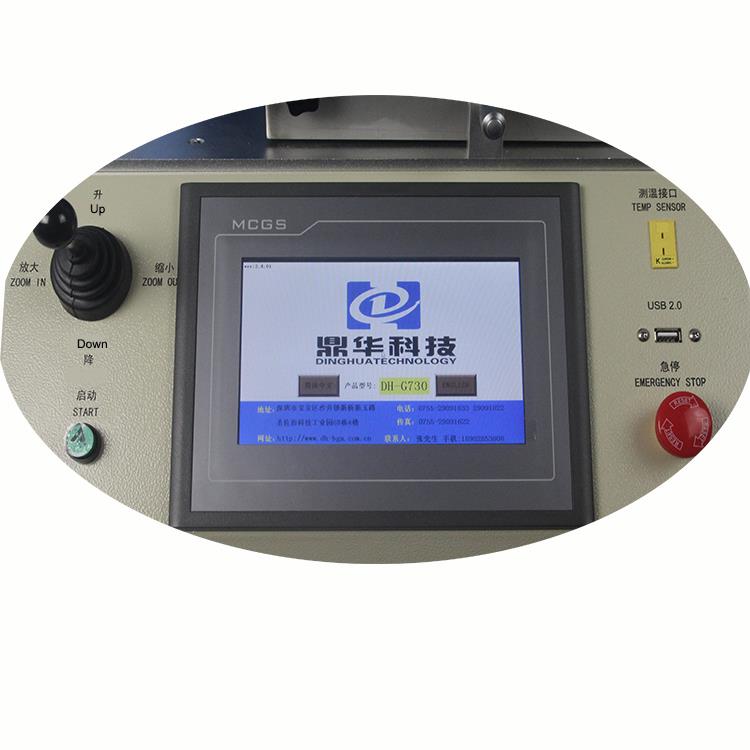

Máy DH-G730 bên trái bên trái . cần điều khiển, chức năng điều chỉnh dòng chảy hàng đầu và khóa khẩn cấp, v.v.

Bên phải của máy, công tắc an toàn công suất, đèn LED làm việc . Trạm rework IC cho PCBA nhỏ được sửa chữa .

Nút điều chỉnh lưu lượng không khí hàng đầu, phím khẩn cấp và đèn điều chỉnh cho ống kính CCD quang học, được sử dụng để sửa chữa chip IC trên iPhone .

Màn hình hiển thị HD, 1080p 15 inch, phóng to/ra tới 200 lần, điều này làm cho mọi chấm được nhìn thấy rõ ràng .

Giao diện hoạt động dễ dàng và thuận tiện, khi thủ công, sử dụng cần điều khiển để đặt tất cả các tham số, sau đó chỉ cần nhấp vào "Bắt đầu" để bắt đầu tất cả các công việc .

Đặc trưng:

1.PC công nghiệp được nhúng, cài đặt hệ thống kỹ thuật số, hai vùng sưởi ấm độc lập, hệ thống camera CCD Panasonic, giao diện đàm thoại màn hình cảm ứng HD, kiểm soát PLC, điều khiển tích hợp đa chức năng, thiết kế công thái học, gấp ống kính quang học, đánh số tùy chọn, lưu trữ và cấu hình nhiệt độ có thể lựa chọn {{0}

2.Hai chế độ hoạt động trong hệ thống: tự động/thủ công .

• Chế độ tự động:Tự động người bán/desolders bga với một nút .
• Chế độ thủ công:Di chuyển thủ công đầu trên/xuống sang hàn/desolder bga bằng cần điều khiển .

Cả hai chế độ đều được kết hợp với căn chỉnh quang học và định vị laser để hoàn thành quá trình . Trong khi đó, chân không tích hợp làm cho nó thuận tiện để chọn chip BGA .}}}}}}}}}}}}}

3.Nhiều chức năng: "Định vị nhanh", "giữ nhiệt độ", "cảm biến áp suất", "phân tích nhiệt độ tức thời", "Cảnh báo giọng nói trước khi nóng kết thúc", "Căn chỉnh quang học trực quan HD", "Kiểm soát nhiệt độ chính xác cao, tốc độ sửa chữa cao, độ ổn định cao", v.v.

4.Điều khiển vòng kín loại nhiệt k thể loại K-loại và hệ thống bù nhiệt độ tự động PID . được trang bị PLC, mô-đun nhiệt độ và đơn vị điều khiển thông minh, nó đảm bảo độ lệch nhiệt độ trong ± 1 độ {{5}

5.Định cố phổ biến di động ngăn chặn thiệt hại PCB đối với các thành phần ngoại vi, phù hợp để sửa chữa tất cả các loại PCB .

6.Ánh sáng LED công suất cao đảm bảo độ sáng làm việc đầy đủ . Vòi phun từ tính ở các kích cỡ khác nhau, được làm bằng hợp kim titan, dễ dàng thay thế và cài đặt, và chống biến dạng và gỉ .}

7.6 Phân đoạn nhiệt độ 8 có thể được đặt cho hệ thống sưởi trên và dưới cùng (tổng cộng lên tới 16 phân đoạn) . hỗ trợ lưu trữ 50, 000 đường cong nhiệt độ, có thể được đánh số, sửa đổi và áp dụng bất cứ lúc nào

8.Cảnh báo giọng nói 5 trận10 giây trước khi kết thúc gia nhiệt nhắc nhở người vận hành nhận chip BGA trong thời gian . Sau khi sưởi ấm, quạt làm mát sẽ tự động kích hoạt . khi nhiệt độ giảm xuống nhiệt độ phòng (<45℃), the cooling system stops automatically to prevent heater aging.

CE được chứng nhận . Bảo vệ kép: Bảo vệ quá nóng + Chức năng dừng khẩn cấp .
