Máy sửa chữa Bga hồng ngoại Reballing tự động

Máy sửa chữa bga hồng ngoại tự động reballing

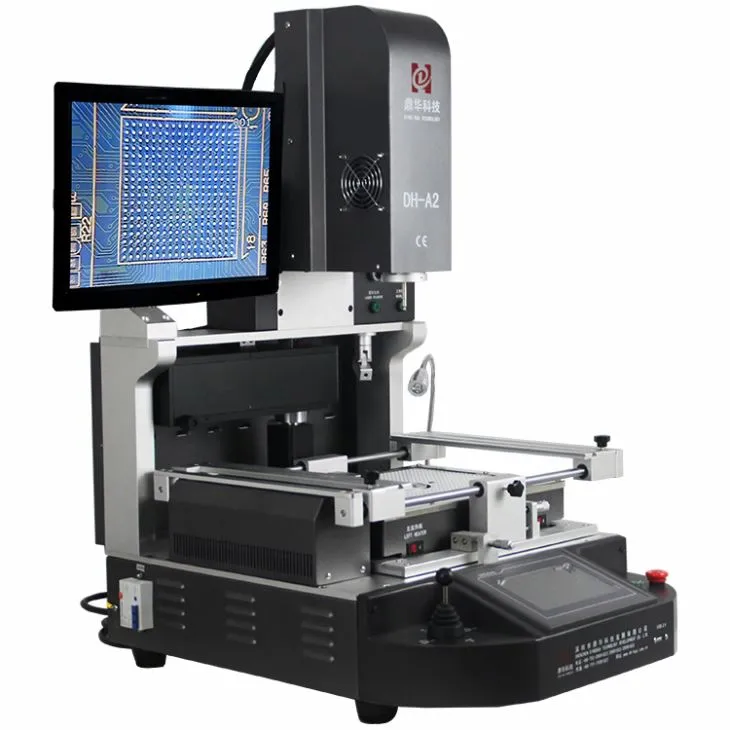

Hướng dẫn vận hành trạm làm lại BGA DH-A2



DH-A2 bao gồm một hệ thống thị giác để căn chỉnh, hệ thống vận hành về thời gian và nhiệt độ, v.v. thiết lập và hệ thống an toàn, có thể tối đa hóa các chức năng của nó, cũng đơn giản hóabảo trì của nó, để mang lại trải nghiệm tốt hơn cho người dùng cuối.

1. Ứng dụng của máy sửa chữa bga hồng ngoại tự động reballing



Để hàn, đánh bóng lại, hàn lại một loại chip khác:



BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,chip LED, v.v.

2. Tính năng sản phẩm

* Tuổi thọ ổn định và dài (được thiết kế cho 15 năm sử dụng)

* Có thể sửa chữa các bo mạch chủ khác nhau với tỷ lệ thành công cao

* Kiểm soát chặt chẽ nhiệt độ sưởi ấm và làm mát

* Hệ thống căn chỉnh quang học: lắp chính xác trong phạm vi 0.01mm

* Dễ dàng hoạt động. Bất cứ ai cũng có thể học cách sử dụng nó trong 30 phút. Không có kỹ năng đặc biệt là cần thiết.

3. Đặc điểm kỹ thuật củaMáy sửa chữa bga hồng ngoại tự động reballing



Nguồn điện	110~240V 50% 2f60Hz
Tỷ lệ công suất	5400W
Cấp độ tự động	hàn, tháo mối hàn, nhặt và thay thế, v.v.
CCD quang học	tự động với bộ nạp chip
Kiểm soát chạy	PLC (Mitsubishi)
khoảng cách chip	0.15mm

Màn hình cảm ứng	đường cong xuất hiện, cài đặt thời gian và nhiệt độ
Kích thước PCBA có sẵn	22 * 22% 7E400 * 420mm
kích thước chip	1*1~80*80mm
Cân nặng	khoảng 74kg



4. Chi tiết vềMáy sửa chữa bga hồng ngoại tự động reballing

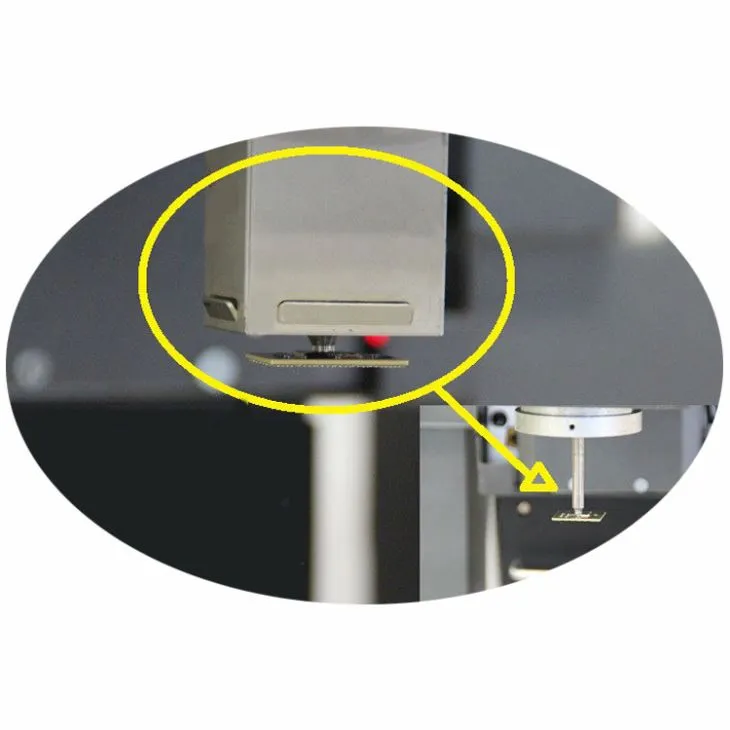

1. Máy hút chân không và không khí nóng hàng đầu được lắp đặt cùng nhau, thuận tiện cho việc lấy chip/bộ phận chocăn chỉnh.



2. CCD quang có khả năng phân chia tầm nhìn cho các chấm trên chip và bo mạch chủ được chụp trên màn hình điều khiển.

3. Màn hình hiển thị của chip (BGA, IC, POP và SMT, v.v.) so với các chấm của bo mạch chủ phù hợp được căn chỉnhtrước khi hàn.

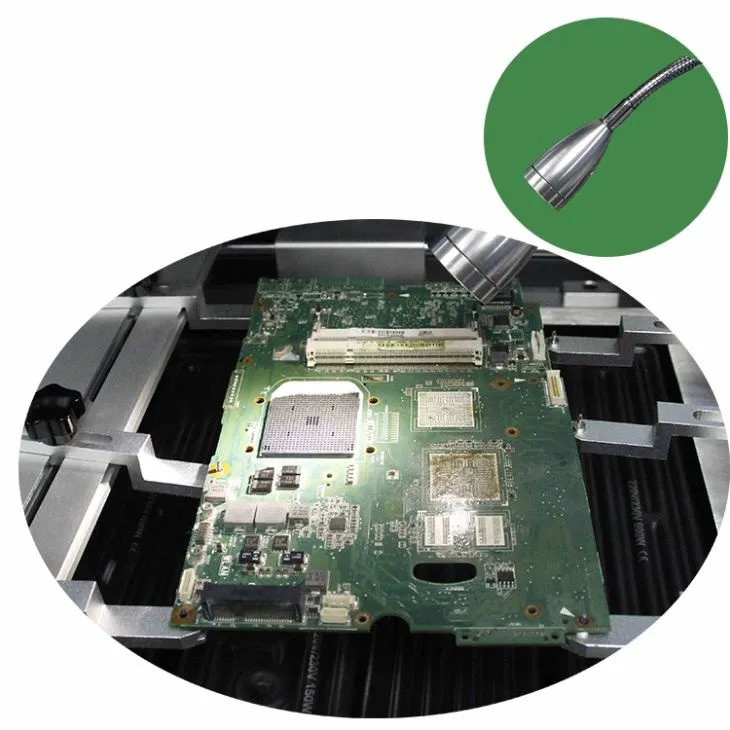

4. 3 vùng sưởi ấm, vùng không khí nóng phía trên, vùng không khí nóng phía dưới và vùng làm nóng sơ bộ IR, có thể được sử dụng cho bo mạch chủ từ nhỏ đến iPhone, cho đến bo mạch chính máy tính và TV, v.v.

5. Vùng làm nóng sơ bộ IR được bao phủ bởi lưới thép, giúp các bộ phận làm nóng đồng đều và an toàn hơn.





6. Giao diện vận hành để cài đặt thời gian và nhiệt độ, cấu hình nhiệt độ có thể được lưu trữ tới 50,{2}} nhóm.









5. Tại sao nên chọn máy trạm BGA LED SMD SMT tự động của chúng tôi?



6. Chứng chỉ máy sửa chữa máy tính hệ thống làm lại BGA

Chứng chỉ UL, E-MARK, CCC, FCC, CE ROHS. Trong khi đó, để cải tiến và hoàn thiện hệ thống chất lượng, Dinghua đã thông qua chứng nhận kiểm toán tại chỗ ISO, GMP, FCCA, C-TPAT.

7. Đóng gói & Vận chuyển máy làm lại BGA tự động



8. Lô hàng cho trạm làm lại BGA

DHL, TNT, FEDEX, SF, Vận tải đường biển và các tuyến đặc biệt khác, v.v. Nếu bạn muốn một điều khoản vận chuyển khác, vui lòng cho chúng tôi biết.

Chúng tôi sẽ hỗ trợ bạn.



9. Điều khoản thanh toán

Chuyển khoản ngân hàng, Western Union, Thẻ tín dụng.

Vui lòng cho chúng tôi biết nếu bạn cần hỗ trợ khác.

10. Những kiến ​​thức liên quan cho mộtmáy sửa chữa BGA hồng ngoại reballing tự động

1. Phân loại máy sửa chữa

Căn chỉnh quang học:Sự liên kết quang học đạt được thông qua việc sử dụng hình ảnh lăng kính và ánh sáng LED trong mô-đun quang học. Thiết lập này điều chỉnh sự phân bổ trường ánh sáng, cho phép hiển thị hình ảnh của một con chip nhỏ trên màn hình để căn chỉnh và sửa chữa quang học chính xác.

Căn chỉnh phi quang học:Căn chỉnh phi quang học bao gồm việc căn chỉnh thủ công BGA với các đường và điểm trên màn hình PCB bằng mắt thường để đạt được sự căn chỉnh và sửa chữa. Thiết bị thông minh để căn chỉnh trực quan, hàn và tháo gỡ các phần tử BGA có kích thước khác nhau có thể cải thiện đáng kể năng suất sửa chữa và giảm chi phí.

2. Chế độ sưởi

Hiện tại, hệ thống sửa chữa có ba chế độ sưởi: không khí nóng trên + hồng ngoại phía dưới, hồng ngoại trên và dưới, và không khí nóng trên và dưới. Không có kết luận dứt khoát về chế độ nào là tốt nhất. Hệ thống khí nóng phía trên có thể được điều khiển bằng quạt hoặc máy bơm không khí, trong đó máy bơm không khí nói chung là ưu việt hơn. Sưởi ấm bằng hồng ngoại, đặc biệt là hồng ngoại xa, thường được ưa thích vì sóng hồng ngoại xa là ánh sáng vô hình, không nhạy cảm với màu sắc và có chỉ số hấp thụ và khúc xạ nhất quán trên các vật liệu khác nhau, khiến nó hiệu quả hơn so với sưởi hồng ngoại tiêu chuẩn. Trong hàn nóng chảy lại bằng không khí nóng, điều quan trọng là đáy PCB phải được làm nóng để tránh cong vênh và biến dạng do nung nóng một mặt và rút ngắn thời gian nóng chảy của kem hàn. Việc làm nóng đáy này đặc biệt quan trọng đối với việc làm lại BGA trên các bảng lớn. Ba chế độ làm nóng đáy cho thiết bị sửa chữa BGA là không khí nóng, hồng ngoại và không khí nóng + hồng ngoại. Hệ thống sưởi bằng không khí nóng cung cấp nhiệt đồng đều và thường được khuyên dùng, trong khi hệ thống sưởi bằng tia hồng ngoại có thể dẫn đến hệ thống sưởi PCB không đều. Sự kết hợp không khí nóng + hồng ngoại hiện được sử dụng rộng rãi ở Trung Quốc.

3. Chế độ điều khiển

Có nhiều chế độ điều khiển khác nhau trong máy sửa chữa BGA, bao gồm điều khiển thiết bị, có tỷ lệ sửa chữa thấp và có nguy cơ làm cháy chip BGA, đặc biệt là các chip không chì. Để so sánh, các máy sửa chữa cao cấp có thể sử dụng điều khiển PLC hoặc điều khiển máy tính hoàn toàn để vận hành chính xác hơn.

4. Lựa chọn vòi phun khí

Chọn một vòi phun khí nóng tốt vì nó cung cấp khả năng sưởi ấm không tiếp xúc. Trong quá trình gia nhiệt, chất hàn ở mỗi mối nối trên BGA tan chảy đồng thời do luồng khí nhiệt độ cao, đảm bảo môi trường nhiệt độ ổn định trong suốt quá trình nung lại và bảo vệ các bộ phận lân cận khỏi hư hỏng do không khí nóng đối lưu. Thành công phụ thuộc vào sự phân bố nhiệt đồng đều trên bao bì và tấm PCB mà không làm ảnh hưởng đến các bộ phận trong quá trình chỉnh lại dòng nhiệt.

Hầu hết các thiết bị bán dẫn được sử dụng trong quá trình sửa chữa BGA đều có nhiệt độ chịu nhiệt từ 240 độ đến 600 độ. Đối với hệ thống sửa chữa BGA, việc kiểm soát nhiệt độ gia nhiệt và đảm bảo tính đồng nhất là rất quan trọng. Truyền đối lưu nhiệt liên quan đến việc thổi không khí nóng qua một vòi có hình dạng giống như bộ phận đang được sửa chữa. Động lực của luồng không khí, bao gồm các hiệu ứng tầng, vùng áp suất cao và áp suất thấp, tốc độ tuần hoàn, kết hợp với sự hấp thụ và phân phối nhiệt, khiến việc xây dựng các vòi phun khí nóng để sưởi ấm cục bộ và đảm bảo sửa chữa BGA thích hợp trở thành một nhiệm vụ phức tạp. Bất kỳ biến động nào về áp suất hoặc các vấn đề với nguồn khí nén hoặc máy bơm đều có thể làm giảm đáng kể hiệu suất của máy.

5. Giới thiệu về các máy hiện có

DH-A2 do Công ty TNHH Phát triển Công nghệ Định Hoa Thâm Quyến sản xuất là một ví dụ đáng chú ý. Đáy lớn của máy này sử dụng hệ thống sưởi hồng ngoại, bao gồm sáu nhóm ống sưởi hồng ngoại, trong khi đáy nhỏ sử dụng gió sưởi hồng ngoại. Phần trên sử dụng hệ thống sưởi không khí nóng, bao gồm một cuộn dây sưởi ấm và một ống dẫn khí áp suất cao. Hệ thống điều khiển hoạt động ở chế độ PLC và có thể lưu trữ tới 200 đường cong nhiệt độ.

Thuận lợi:

Một. Nó sử dụng ba bộ phận làm nóng độc lập, hai trong số đó có thể làm nóng theo từng phần; một là để sưởi ấm ở nhiệt độ không đổi, với tùy chọn tắt năm bộ phận sưởi ấm để giảm mức tiêu thụ điện năng.

b. Hệ thống căn chỉnh quang học cho phép thực hiện các thao tác căn chỉnh thuận tiện hơn và nhanh hơn.

c. Khung đỡ PCB có các lỗ định vị để sửa chữa PCB nhanh hơn và dễ dàng hơn, đặc biệt đối với các bo mạch có hình dạng bất thường.

d. Việc sử dụng ba thân gia nhiệt độc lập mang lại độ dốc tăng nhiệt độ nhanh hơn, đáp ứng tốt hơn các yêu cầu về quy trình không chứa chì.

đ. Bộ điều khiển nhiệt độ phía trên sử dụng áp suất không khí bên ngoài, cung cấp nguồn áp suất không khí ổn định và đảm bảo phân bổ nhiệt độ đồng đều.

f. Giao diện màn hình cảm ứng cho phép điều chỉnh đường cong nhiệt độ theo thời gian thực, giúp thao tác thuận tiện hơn.

que puede almacenar 200 độ cong nhiệt độ.
