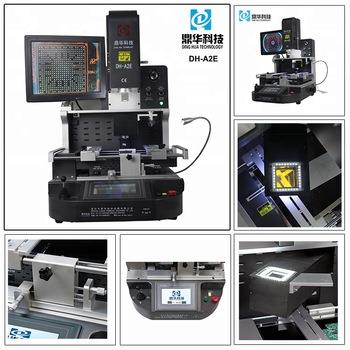

Dụng cụ hàn BGA định vị bằng laser

1.vòi phun khí nóng2.k cảm biến điều khiển vòng kín3.v-rãnh pcb hỗ trợ hệ thống căn chỉnh quang học màu 4.hd

Gửi yêu cầu

Mô tả

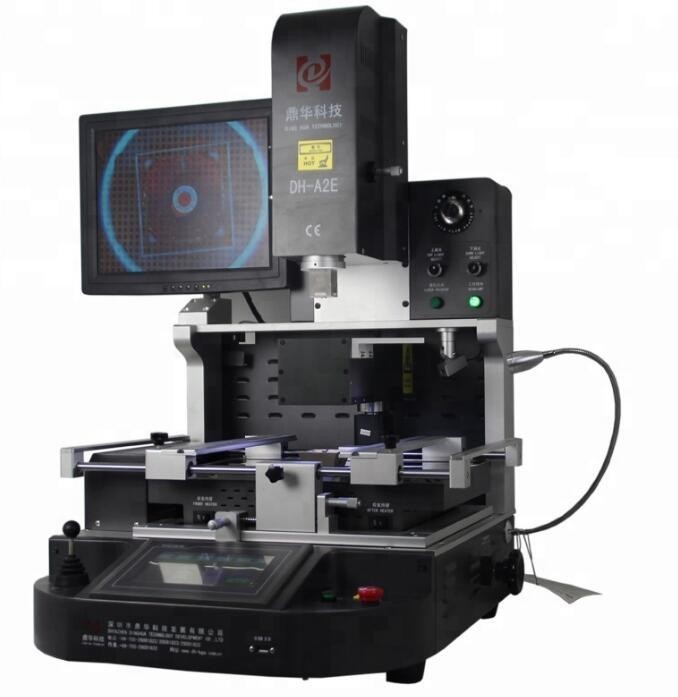

Dụng cụ hàn BGA định vị bằng laser DH-A2E

Bản trình diễn hoạt động:

Dụng cụ hàn BGA định vị bằng laser rất cần thiết trong ngành công nghiệp điện tử để định vị, căn chỉnh và hàn chính xác các bộ phận BGA trên PCB. Chúng sử dụng công nghệ laser để đảm bảo định vị chính xác và được tích hợp với các trạm làm lại để hàn và gia nhiệt có kiểm soát. Các tính năng chính bao gồm hệ thống căn chỉnh bằng laser, cảm biến không tiếp xúc và điều khiển nhiệt độ vòng kín, cùng nhau nâng cao độ chính xác và hiệu quả. Những công cụ này lý tưởng cho việc sửa chữa điện tử có độ chính xác cao, tạo nguyên mẫu và sản xuất quy mô nhỏ, mang lại tính linh hoạt và độ tin cậy trong việc xử lý các thành phần BGA khác nhau trong các thiết bị điện tử tiên tiến.

Bóng BGA và thiếc

Laser Positioning BGA Welding Tools

Thông số kỹ thuật:

1	Tổng công suất	5200w
2	3 máy sưởi độc lập	Khí nóng phía trên 1200w, không khí nóng phía dưới 1200w, sấy sơ bộ hồng ngoại phía dưới 2700w
3	Điện áp	AC220V±10% 50/60Hz
4	Bộ phận điện	Màn hình cảm ứng 7'' + mô-đun điều khiển nhiệt độ thông minh có độ chính xác cao + trình điều khiển động cơ bước + PLC + màn hình LCD + hệ thống CCD quang độ phân giải cao + định vị laser
5	Kiểm soát nhiệt độ	Vòng kín cảm biến K + Bù nhiệt độ tự động PID + mô-đun nhiệt độ, độ chính xác nhiệt độ trong phạm vi ± 2 độ.
6	Định vị PCB	Rãnh chữ V + đồ gá đa năng + kệ PCB di động
7	Kích thước PCB áp dụng	Tối đa 370x410mm Tối thiểu 22x22mm
8	Kích thước BGA áp dụng	2x2mm~80x80mm
9	Kích thước	600x700x850mm (L * W * H)
10	trọng lượng tịnh	70 kg

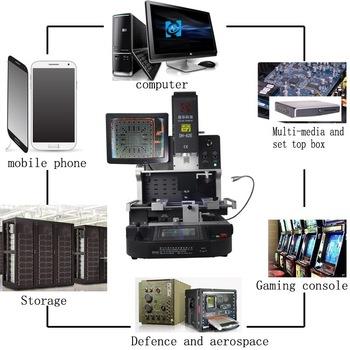

Ứng dụng:

Laser Positioning BGA Welding Tools

Đặc điểm:

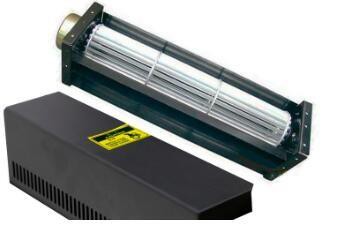

A2E 内部发热系统

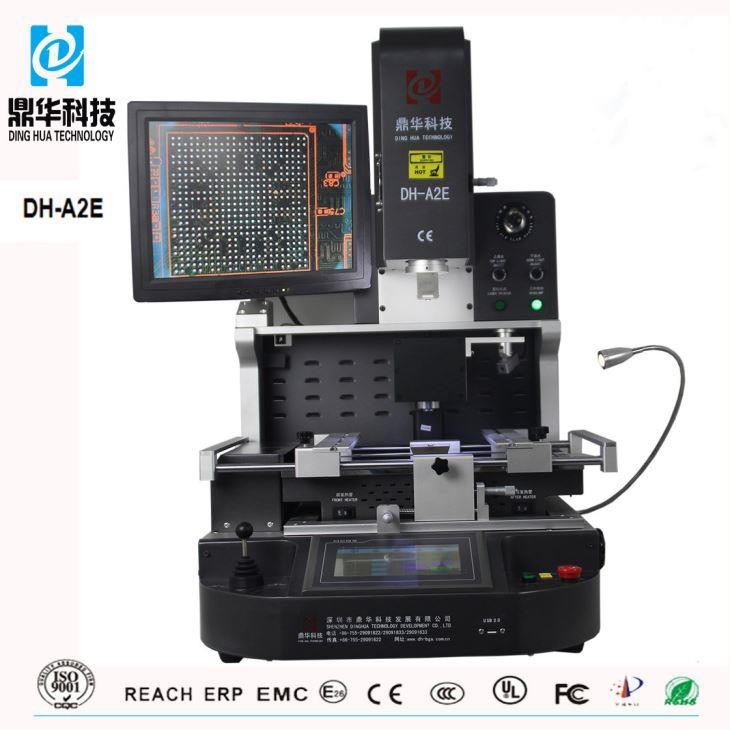

Dụng cụ hàn BGA định vị bằng laser DH-A2E

cácDH-A2Elà hệ thống làm lại BGA tiên tiến nhất hiện có trên thị trường. Nó có thể dễ dàng cài đặt và gỡ bỏ BGA, QFN, µBGA/CSP, Flip Chip và các SMD khác. Với bộ sưởi không khí nóng phía trên 1200W và bộ sấy sơ bộ phía dưới IR 2700W, nó giúp bạn tiết kiệm hàng nghìn đô la chi phí bổ sung. Nó sử dụng hệ thống sưởi hồng ngoại độc đáo để kiểm soát và truyền nhiệt chính xác, bảo vệ các bộ phận lân cận. Sử dụng cảm biến nhiệt hồng ngoại được phát triển đặc biệt, chất lượng cao, quy trình này được kiểm soát nhiệt độ hoàn toàn theo vòng kín, sử dụng các phương pháp đo không tiếp xúc.
