Hệ thống hàn SMT hồng ngoại DH-A2

{Ul

Gửi yêu cầu

Mô tả

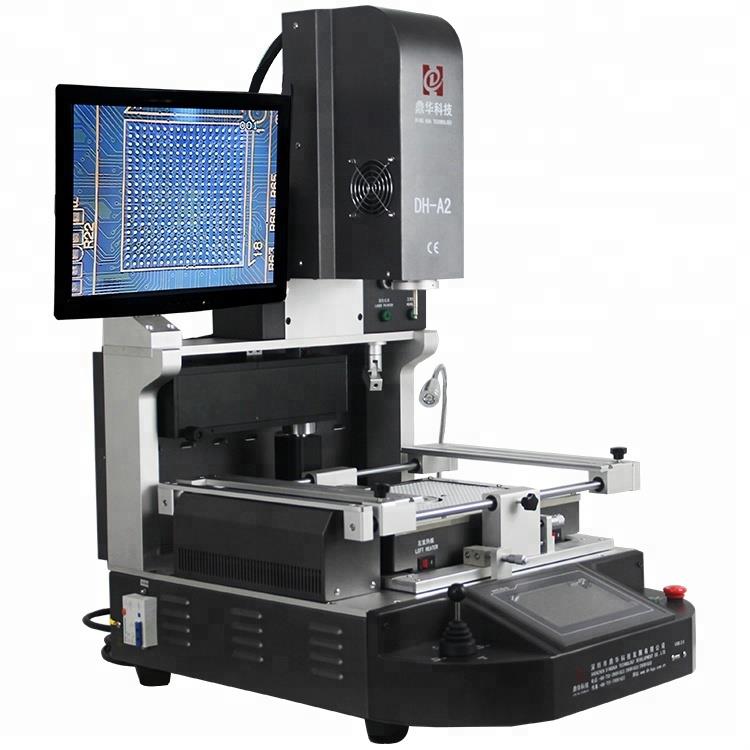

Hệ thống hàn SMT hồng ngoại DH-A2

DH - A2 từ Thâm Quyến Công nghệ Dinghua là một trạm làm lại SMT bán tự động / Hybrid ir

Máy sưởi không khí nóng trên và dưới (≈ 1.200 W mỗi cái)
Vùng hồng ngoại dưới cùng khu vực nhiệt trước (≈ 2.700, 3, 000 w)
Hệ thống tầm nhìn với camera CCD và định vị laser tùy chọn để căn chỉnh chính xác .}

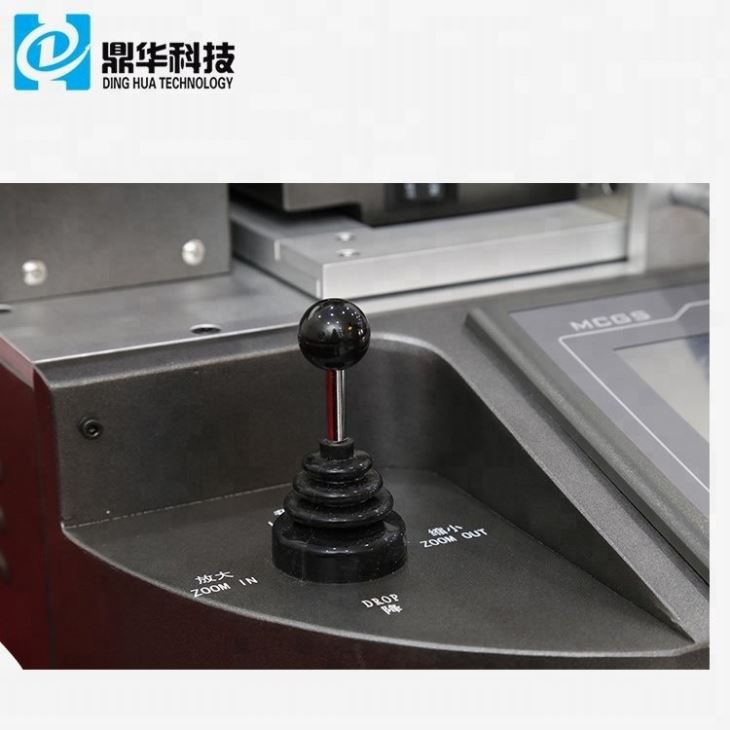

HMI PC / PLC & Touch Màn hình cảm ứng, hỗ trợ các chế độ tự động / thủ công, đón chân không, cảm biến vị trí, lưu trữ và phân tích hồ sơ

product-1-1

Thông số kỹ thuật
1	Tổng năng lượng	5300w
2	3 máy sưởi độc lập	Top Hot Air 1200W, Lower Hot Air 1200W, Hồng ngoại dưới cùng 2700W
3	Điện áp	AC220V ± 10% 50/60Hz
4	Các bộ phận điện	7 '' Màn hình cảm ứng + Mô -đun điều khiển nhiệt độ thông minh chính xác cao + Trình điều khiển động cơ bước + PLC + Hiển thị LCD + Hệ thống CCD quang có độ phân giải cao + Định vị laser
5	Kiểm soát nhiệt độ	K-cảm biến vòng kín + PID Automatic Temp Bồi thường + Mô-đun TEMP, Độ chính xác của TEMP trong phạm vi ± 2 độ .
6	Định vị PCB	V-Groove + Universal Lacture + Kệ PCB di động
7	Kích thước PCB áp dụng	Tối đa 370x410mm tối thiểu 22x22mm
8	Kích thước BGA áp dụng	2x2mm ~ 80x80mm
9	Kích thước	600x700x850mm (lwh)
10	Trọng lượng ròng	64 kg

Các tính năng nâng cao

Lưu lượng không khí nóng trên cùng có thể điều chỉnh để đáp ứng các yêu cầu của các chip khác nhau .
Hỗ trợ tự động phát âm, gắn và hàn .

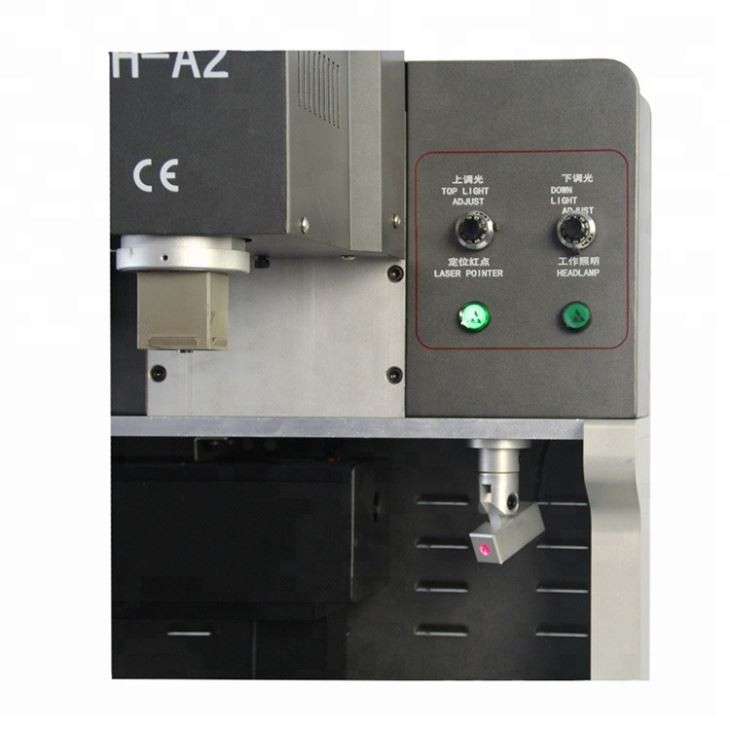

Hệ thống định vị laser tích hợp cho căn chỉnh PCB nhanh .
Hệ thống sưởi hồng ngoại với ba máy sưởi độc lập .
Đầu gắn bao gồm một thiết bị phát hiện áp suất tích hợp để ngăn chặn thiệt hại PCB .}
Máy hút bụi tích hợp trong đầu lắp tự động nhặt chip BGA sau khi Desoldering hoàn thành .

A2 packing list

Máy: 1 bộ
Tất cả được đóng gói trong các trường hợp gỗ ổn định và mạnh mẽ, phù hợp để nhập và xuất .
Vòi phun trên cùng: 3 PC (31*31mm, 38*38mm, 41*41mm) vòi phun dưới cùng: 2PC (34*34mm, 55*55mm)
Beam: 2 PC
Knob Plum: 6 PC
Đoạn trận acicersal: 6 PC
Vít hỗ trợ: 5 PC
Bút chổi: 1 máy tính
Cúp chân không: 3 chiếc
Kim chân không: 1 máy tính
Tweezer: 1 máy tính
Dây cảm biến temp: 1 máy tính
Sách hướng dẫn chuyên nghiệp: 1 máy tính
Dạy CD: 1 PC
