Máy làm lại BGA màn hình cảm ứng hồng ngoại

Màn hình cảm ứng IR máy làm lại bga Xem trước nhanh:

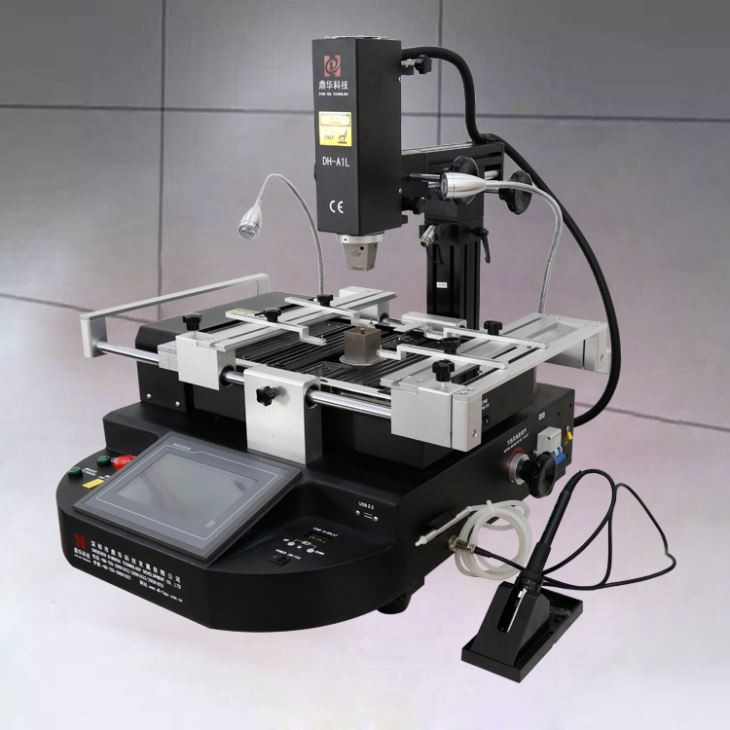

MÁY LÀM LẠI SMD DH-A1L được trang bị chức năng định vị laser, có thể định vị nhanh chóng trên Chip BGA

và bo mạch chủ. Nếu bạn đang tìm kiếm một trạm làm lại bga để sửa chữa điện thoại di động, xin chúc mừng! Bạn đã tìm thấy

nhà máy ban đầu. Dinghua, có thể là thương hiệu trạm làm lại bga tốt nhất trên toàn thế giới.



1. Đặc điểm kỹ thuật



Đặc điểm kỹ thuật
1	Quyền lực	4900W
2	Máy sưởi hàng đầu	Khí nóng 800W
3	Máy sưởi đáy Lò sưởi sắt	Khí nóng 1200W, Hồng ngoại 2800W 90w
4	Nguồn điện	AC220V±10%50/60Hz
5	Kích thước	640*730*580mm
6	Định vị	Rãnh chữ V, hỗ trợ PCB có thể được điều chỉnh theo bất kỳ hướng nào với bộ cố định đa năng bên ngoài
7	Kiểm soát nhiệt độ	Cặp nhiệt điện loại K, điều khiển vòng kín, sưởi ấm độc lập
8	Độ chính xác nhiệt độ	±2 độ
9	kích thước PCB	Tối đa 500*400 mm Tối thiểu 22*22 mm
10	chip BGA	2*2-80*80mm
11	Khoảng cách chip tối thiểu	0.15mm
12	Cảm biến nhiệt độ bên ngoài	1 (tùy chọn)
13	trọng lượng tịnh	45kg



2.Ứng dụng của trạm làm lại BGA DH-A1L

Sử dụng ứng dụng cho các trạm làm lại BGA

Trạm làm lại BGA có một số ứng dụng khác nhau trong thế giới sửa chữa và thay đổi PCB. Dưới đây là một số

những ứng dụng phổ biến nhất.

Nâng cấp: Nâng cấp là một trong những lý do phổ biến nhất để làm lại. Kỹ thuật viên có thể cần trao đổi các bộ phận hoặc thêm

các phần được nâng cấp lên PCB.

Các bộ phận bị lỗi: PCB có thể có nhiều bộ phận bị lỗi khác nhau và có thể phải làm lại. Ví dụ, miếng đệm có thể bị hỏng trong quá trình

Loại bỏ BGA, bất kỳ bộ phận nào cũng có thể bị hư hỏng do nhiệt hoặc có thể có quá nhiều mối hàn bị mất hiệu lực.

Lắp ráp sai: Một loạt sai sót có thể xảy ra trong quá trình làm lại. Ví dụ, PCB có thể có sai sót

Định hướng BGA hoặc hồ sơ nhiệt làm lại BGA kém phát triển. Nếu đúng như vậy, PCB có thể sẽ phải trải qua

làm lại thêm để giải quyết việc lắp ráp bị lỗi.

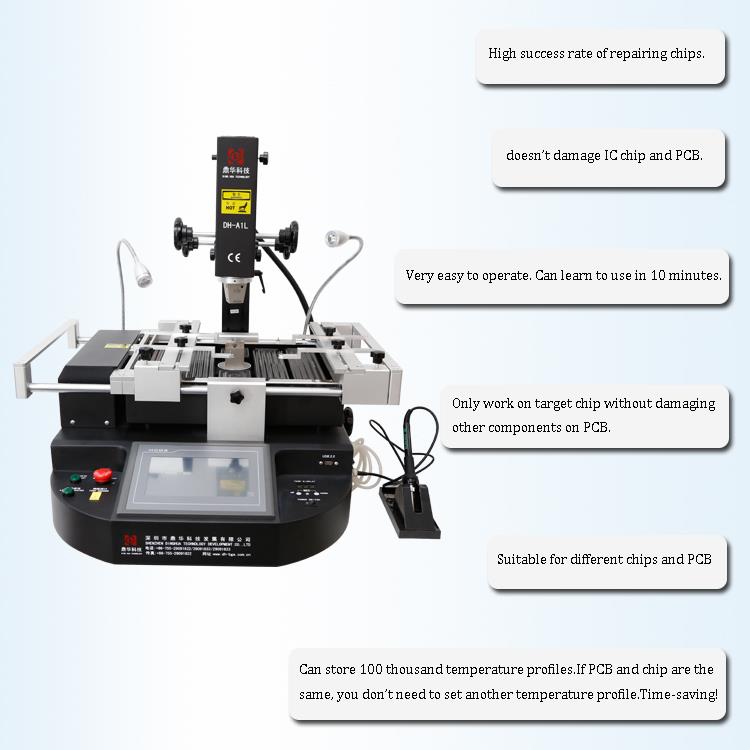

3.Tại sao bạn nên chọn trạm làm lại BGA DH-A1L?





4. Kiến thức liên quan:

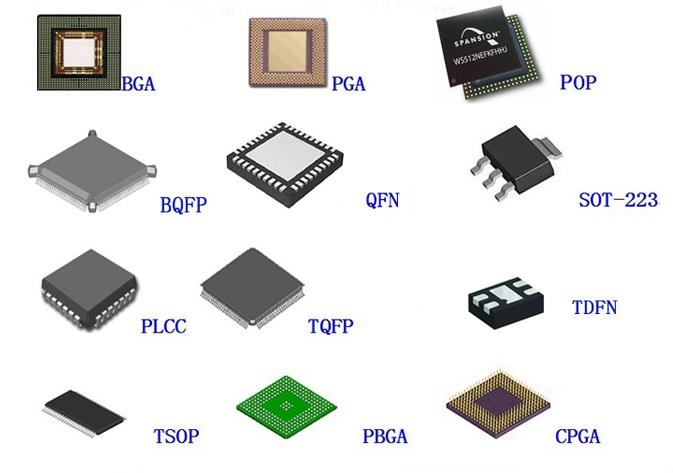

Mảng lưới bóng (BGA) là một loại bao bì gắn trên bề mặt (chất mang chip) được sử dụng cho các mạch tích hợp. BGA

các gói được sử dụng để gắn vĩnh viễn các thiết bị như bộ vi xử lý. BGA có thể cung cấp nhiều kết nối hơn

các chân hơn có thể được đặt trên một gói kép hoặc gói phẳng. Có thể sử dụng toàn bộ mặt dưới của thiết bị thay vì

chỉ là chu vi. Các dây dẫn trung bình cũng ngắn hơn so với loại chỉ có chu vi, dẫn đến hiệu suất tốt hơn

ở tốc độ cao.



Việc hàn các thiết bị BGA yêu cầu điều khiển chính xác và thường được thực hiện bằng các quy trình tự động. Thiết bị BGA không phù hợp

để gắn ổ cắm.

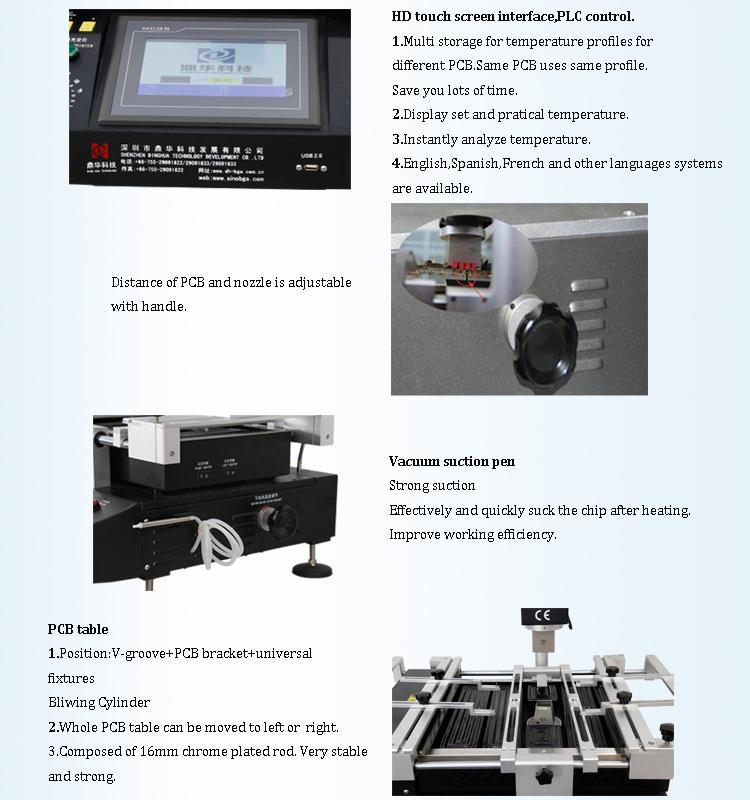

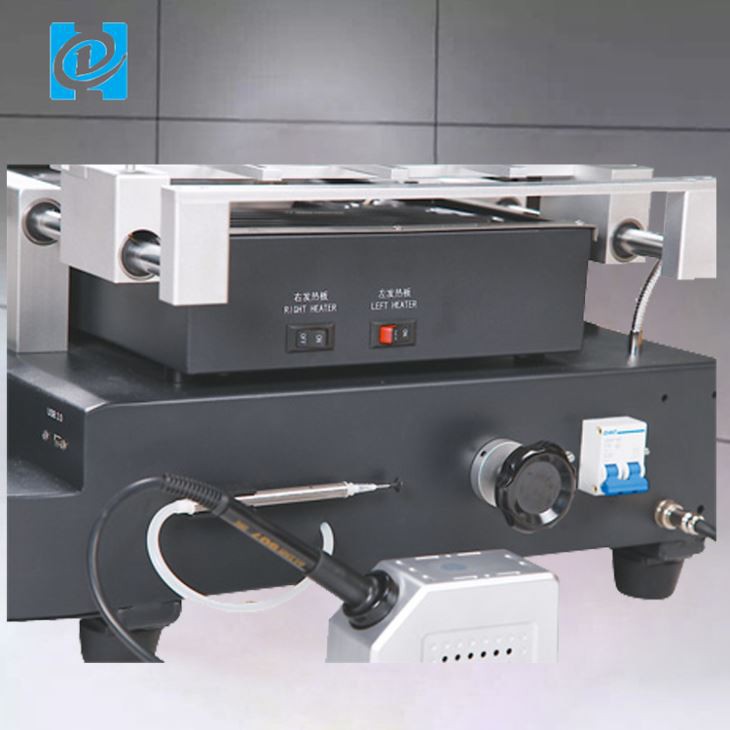

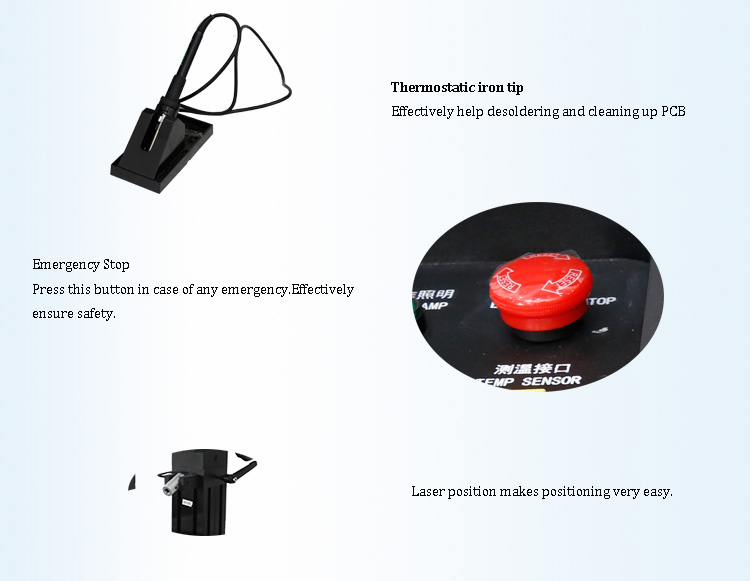

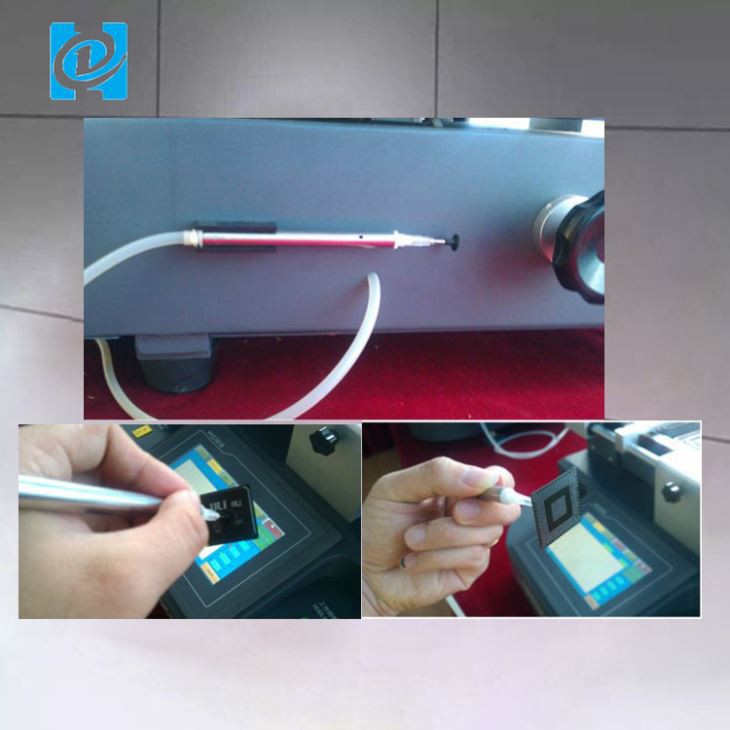

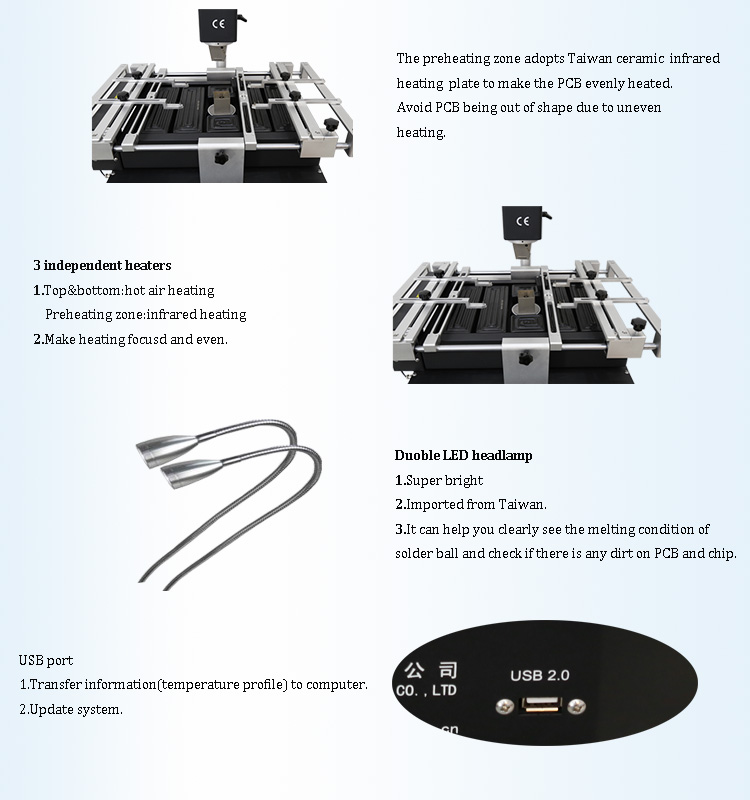

5. Hình ảnh chi tiết TRẠM LÀM LẠI BGA DH-A1L

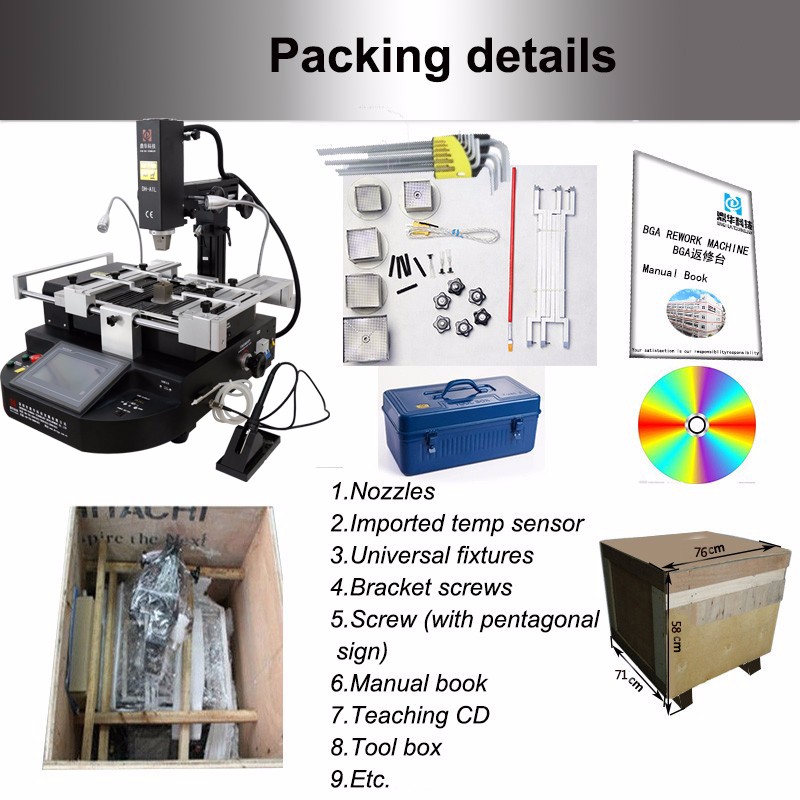

6. Chi tiết đóng gói và giao hàng của TRẠM LÀM LẠI BGA DH-A1L







Chi tiết giao hàng của TRẠM LÀM LẠI BGA DH-A1L

Vận chuyển:

1. Lô hàng sẽ được thực hiện trong vòng 5 ngày làm việc sau khi nhận được thanh toán.

2. Giao hàng nhanh bằng DHL, FedEX, TNT, UPS và các cách khác bao gồm bằng đường biển hoặc đường hàng không.







8. Mặt hàng tương tự

trạm làm lại bga

máy sửa chữa di động

trạm làm lại chipset BGA điện thoại di động

trạm làm lại chipset máy tính bảng

trạm làm lại bộ định tuyến

máy tính xách tay máy tính xách tay BGA chipset sửa chữa hệ thống

Hệ thống hàn sửa chữa chipset điện thoại thông minh BGA

Máy hàn sửa chữa BGA

Máy hàn chipset BGA

Trạm sửa chữa BGA

Trạm khử hàn BGA





9. Ghi chú

Như tất cả chúng ta đều biết cho đến nay, Playstation 3 (PS3) có thể gặp phải Ánh sáng vàng chết chóc (YLOD) đáng sợ và Xbox 360 có thể gặp phải vấn đề này

được gọi là Vòng đỏ tử thần (RROD). Điều này xảy ra do lỗi của nhà sản xuất khi chế tạo bo mạch và không tính đến lượng nhiệt lớn

được tạo ra khi sử dụng hệ thống trong thời gian dài.

Do sức nóng của GPU (Chip đồ họa điều khiển tất cả hình ảnh lạ mắt trong trò chơi của bạn), chất hàn tạo thành kết nối giữa chip và

bảng cuối cùng bị vỡ. Với lần nghỉ này, hệ thống của bạn sẽ đưa ra lỗi Ánh sáng nhấp nháy chết chóc đáng sợ đó. Phương pháp sửa chữa bóng lại - Sửa chữa bóng lại cũng tương tự

quy trình như chỉnh lại dòng, nhưng có thêm một vài bước liên quan. Thay vì chỉ làm nóng con chip và để chất hàn bên dưới tan chảy, con chip được làm nóng đến mức

điểm mà nó có thể được lấy ra khỏi bảng.

Bây giờ, khi con chip được tháo ra, có khoảng 200+ điểm hàn nhỏ phải được làm sạch bằng mỏ hàn. Ồ, và chưa kể rằng bạn phải

làm sạch bảng vì nó cũng chứa 200+ điểm hàn còn sót lại từ cặn. Sau khi tất cả đã được làm sạch, bây giờ bạn phải căn chỉnh 200+ quả cầu hàn nhỏ xíu lên trên

chip với một khuôn tô và giá đỡ đặc biệt. Nói thì dễ nhưng làm thì không. Chỉ riêng điều này thôi đã là phần khó chịu và tốn thời gian nhất của quá trình reball khi bạn đổ khối lượng lớn.

số lượng bóng lên một khuôn tô với hy vọng rằng mỗi 200+ quả bóng đó được đặt đúng vị trí trên chip. Sau khi làm điều đó, bạn phải loại bỏ giấy nến và ở đó

sẽ luôn có một vài quả bóng bị văng ra khỏi vị trí mà bạn phải tìm kiếm.

Sau khi hoàn thành việc đó, riêng con chip phải được làm nóng đến mức các quả bóng 200+ tan chảy trên con chip và ở lại đó. Sau đó bạn chờ cho nó nguội. Sau đó, bạn

đặt nó trở lại bo mạch và hâm nóng nó để làm tan chảy con chip trên bo mạch chủ. Và bây giờ bạn có một hệ thống được đánh bóng lại! Đôi khi có thể rất bực bội nếu

thậm chí có một quả bóng bị lệch.
