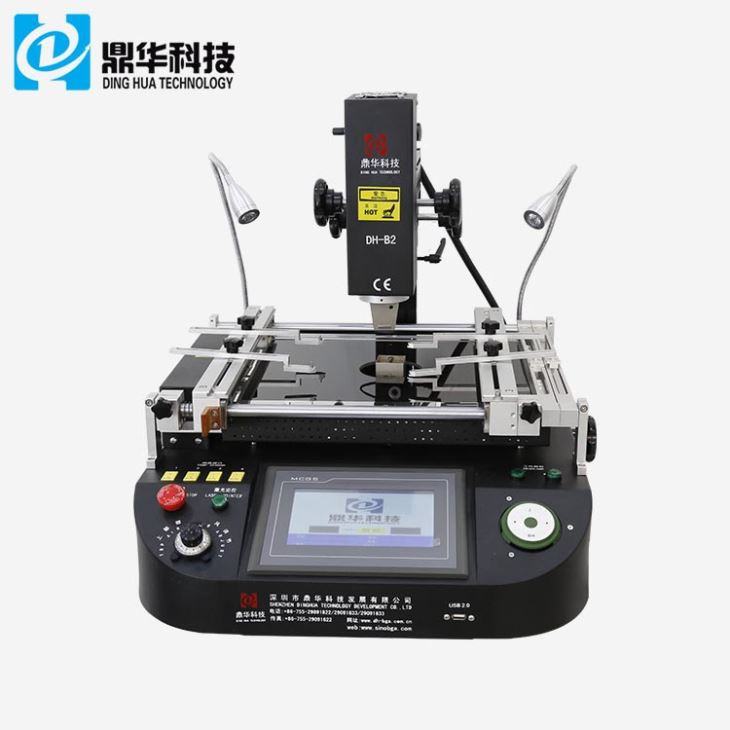

màn hình cảm ứng laser máy làm lại bga
Được phát triển ban đầu bởi Công nghệ Định Hoa Thâm Quyến. DH-B2 là một giải pháp hoàn hảo cho việc làm lại BGA. Đây là một kỹ thuật dễ dàng, nhanh chóng và chi phí thấp để đánh bóng lại BGA với số lượng từ vài đến vài nghìn. Sự đa dạng của các mẫu có sẵn làm cho trạm làm lại BGA DH-B2 trở thành một giải pháp hấp dẫn và linh hoạt cho các yêu cầu đánh bóng lại BGA. Các ứng dụng điển hình bao gồm sửa chữa ở cấp độ chip và đánh bóng lại các thành phần BGA.
Mô tả
1. Tính năng sản phẩm của LaserPotionTôiSmàn hìnhBGA Rcông việc điện tửMđau nhức
1. Thiết kế độc đáo gồm 3 vùng sưởi hoạt động độc lập giúp kiểm soát nhiệt độ chính xác hơn.
2. Vùng nhiệt độ thứ nhất / thứ hai nóng lên độc lập, có thể thiết lập 8 đoạn nhiệt độ tăng và 8
phân đoạn nhiệt độ không đổi để kiểm soát. Nó có thể lưu 10 nhóm đường cong nhiệt độ cùng một lúc.
3. Khu vực thứ ba sử dụng lò sưởi hồng ngoại xa để làm nóng trước và kiểm soát nhiệt độ một cách độc lập, để PCB
có thể được làm nóng trước hoàn toàn trong quá trình khử mối hàn và nó có thể không bị biến dạng.
4. Chọn K-Sensor có độ chính xác cao được nhập khẩu và vòng kín để phát hiện chính xác nhiệt độ tăng/giảm.
2.Đặc điểm of LaserPotionTôiSmàn hìnhBGA Rcông việc điện tửMđau nhức
| Quyền lực | 4800W |
| Máy sưởi hàng đầu | Khí nóng 800W |
| Máy sưởi đáy | Không khí nóng 1200W, Hồng ngoại 2700W |
| Nguồn điện | AC220V+10% 50160Hz |
| Kích thước | L800*W900*H750mm |
| Định vị | Hỗ trợ PCB rãnh chữ V và với thiết bị cố định phổ quát bên ngoài |
| Kiểm soát nhiệt độ | Cặp nhiệt điện loại K, điều khiển vòng kín, sưởi ấm độc lập |
| Độ chính xác nhiệt độ | ±2 độ |
| kích thước PCB | Max450:500 mm.Tối thiểu 20*20 mm |
| Tinh chỉnh bàn làm việc | ±15mm tiến/lùi, ±15mm phải/trái |
| chip BGA | 80 *80-1*1mm |
| Khoảng cách chip tối thiểu | 0.15mm |
| Cảm biến nhiệt độ | 4 (tùy chọn) |
| trọng lượng tịnh | 36kg |

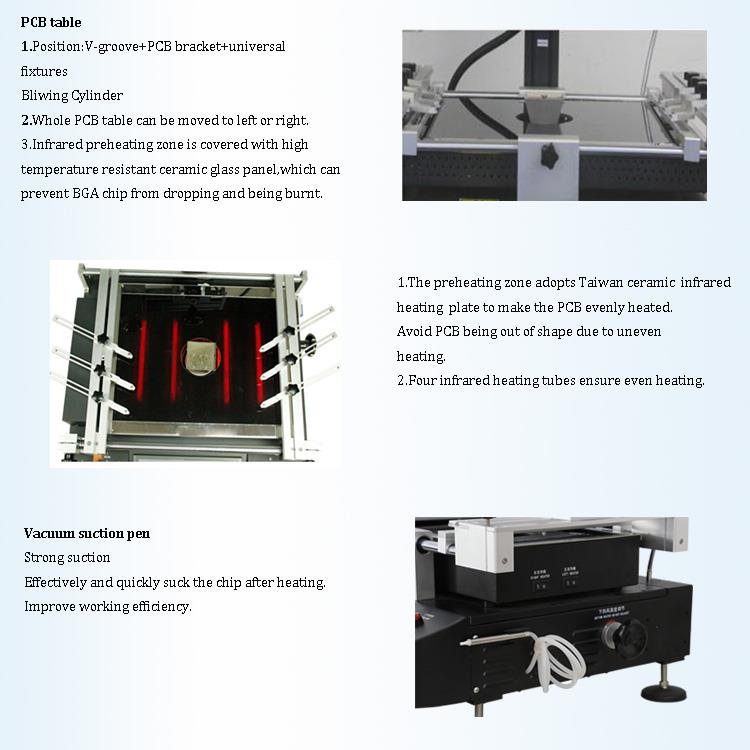

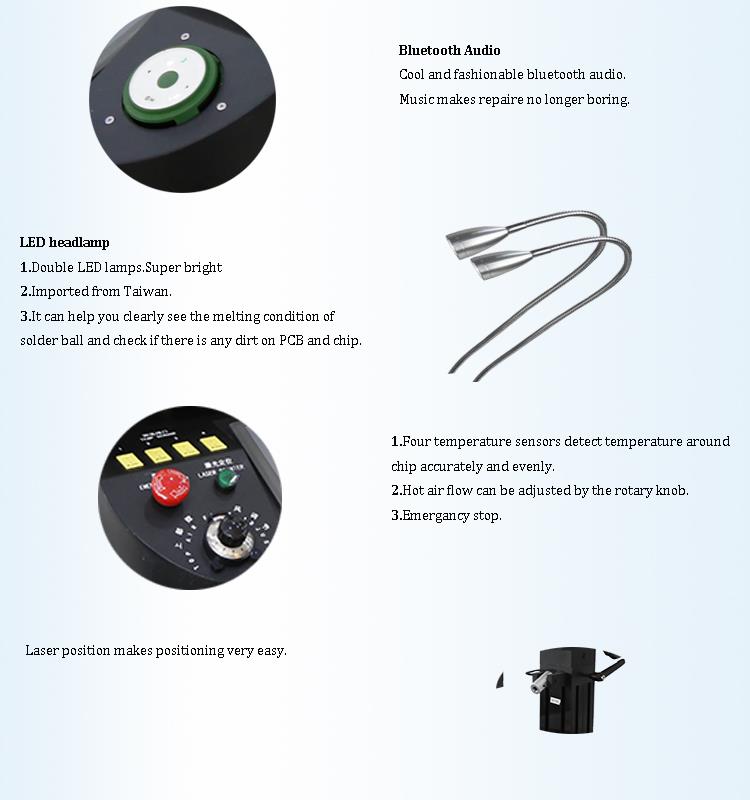

3.Chi tiết of LaserPotionTôiSmàn hìnhBGA Rcông việc điện tửMđau nhức
1. Giao diện màn hình HD Touch;
2. Ba lò sưởi độc lập (khí nóng & hồng ngoại);
3. Bút hút chân không;
4. Đèn pha LED.

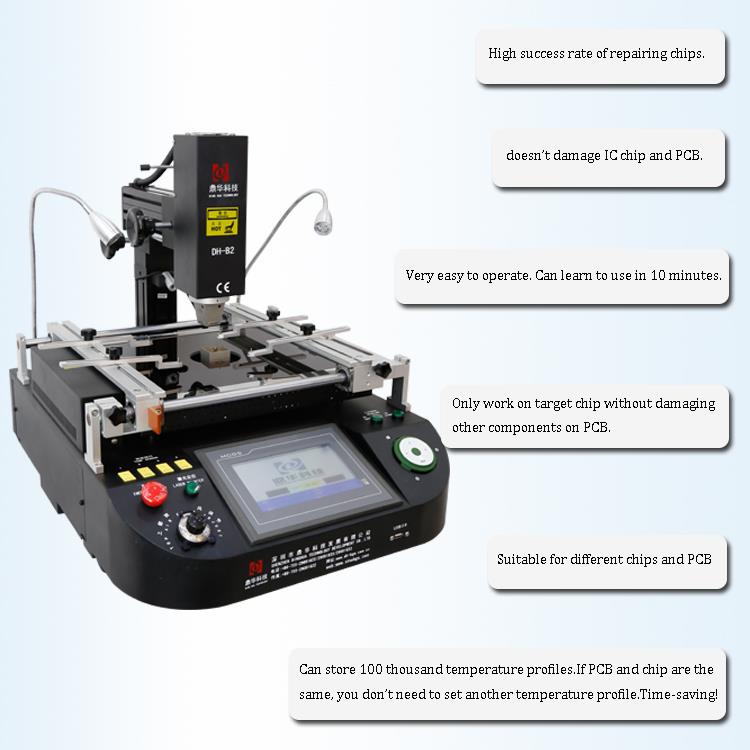

4.Tại sao chọn của chúng tôi LaserPotionTôiSmàn hìnhBGA Rcông việc điện tửMđau nhức?
5.Giấy chứng nhận

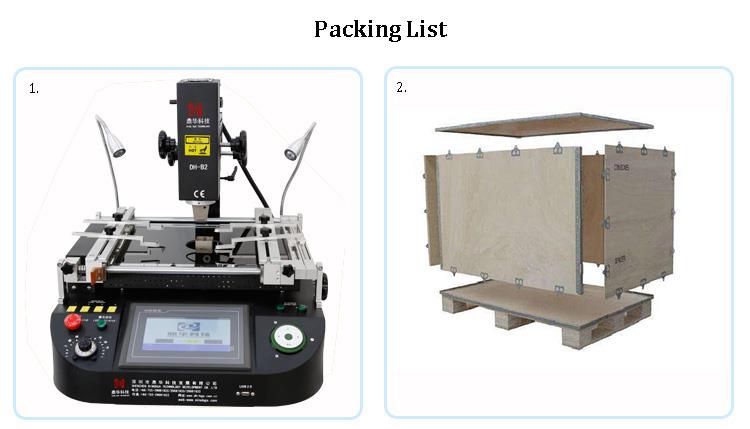

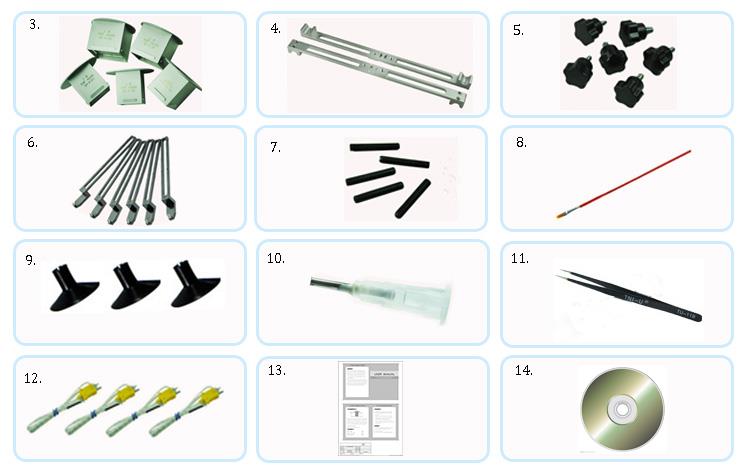

6.Đóng gói & Vận chuyển
7.Video trạm làm lại BGA DH-B2:
8. Kiến thức liên quan
Quy trình chung về sấy chip
- Chip được đóng gói chân không không cần phải sấy khô.
- Nếu chip được đóng gói chân không được mở ra và thẻ chỉ báo độ ẩm trong gói hiển thị mức độ ẩm lớn hơn 20% RH thì phải thực hiện nướng.
- Sau khi mở bao bì chân không, nếu chip tiếp xúc với không khí quá 72 giờ thì phải sấy khô.
- IC không được đóng gói chân không chưa được sử dụng hoặc chưa được nhà phát triển sử dụng phải được làm khô nếu chúng chưa khô.
- Bộ điều khiển nhiệt độ và độ ẩm của máy sấy phải được đặt ở mức 10% và thời gian sấy ít nhất là 48 giờ. Độ ẩm thực tế phải nhỏ hơn 20%, được coi là bình thường.
Quy trình chung về nướng chip
- Khi được niêm phong, thời hạn sử dụng của thành phần là tháng 12 (lưu ý: điều này có thể đề cập đến một tháng cụ thể hoặc thời hạn sử dụng, nhưng văn bản gốc không rõ ràng).
- Sau khi mở gói kín, các bộ phận có thể vẫn còn trong lò nung lại ở nhiệt độ dưới 30 độ và độ ẩm tương đối 60%.
- Sau khi mở bao bì kín, nếu không sản xuất thì các linh kiện phải được bảo quản ngay trong hộp sấy khô có độ ẩm dưới 20% RH.
- Cần phải nướng trong các trường hợp sau (áp dụng cho vật liệu có độ ẩm LEVER2 trở lên):
- Khi mở gói, kiểm tra thẻ chỉ báo độ ẩm ở nhiệt độ phòng. Nếu độ ẩm trên 20% thì cần nướng bánh.
- Nếu các bộ phận bị bỏ sót sau khi mở gói trong một thời gian vượt quá giới hạn nêu trong bảng và không có bộ phận nào cần hàn.
- Nếu sau khi mở gói, các thành phần không được bảo quản trong hộp khô ráo có độ ẩm tương đối dưới 20% theo yêu cầu.
- Nếu các thành phần cũ hơn một năm kể từ ngày niêm phong.
5. Thời gian nướng:
- Nướng trong lò nhiệt độ thấp ở 40 độ ± 5 độ (với độ ẩm dưới 5% RH) trong 192 giờ.
- Ngoài ra, nướng trong lò ở nhiệt độ 125 độ ± 5 độ trong 24 giờ.
